Siemens 3RT2016-1JB42 stýkač 3 spínacie 4 kW 690 V/AC s diódou Vhodné pre značku (relé): Siemens 1 ks

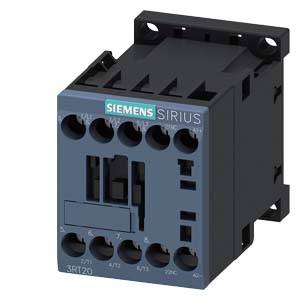

'Bezpečnostný stykač Siemens Sirius 3RT20, pohľad spredu, zobrazuje svorky a firemné označenie. Dizajnovo riešený v modrej a čiernej farbe.'

Ilustračný obrázok

Rozvádzač s otvorenými elektronickými komponentmi, v pozadí stroj viditeľný za mokrým skleneným povrchom.

Diagram elektrickej schémy s rôznymi stykačmi a príslušenstvom, očíslovaný a označený legendou.

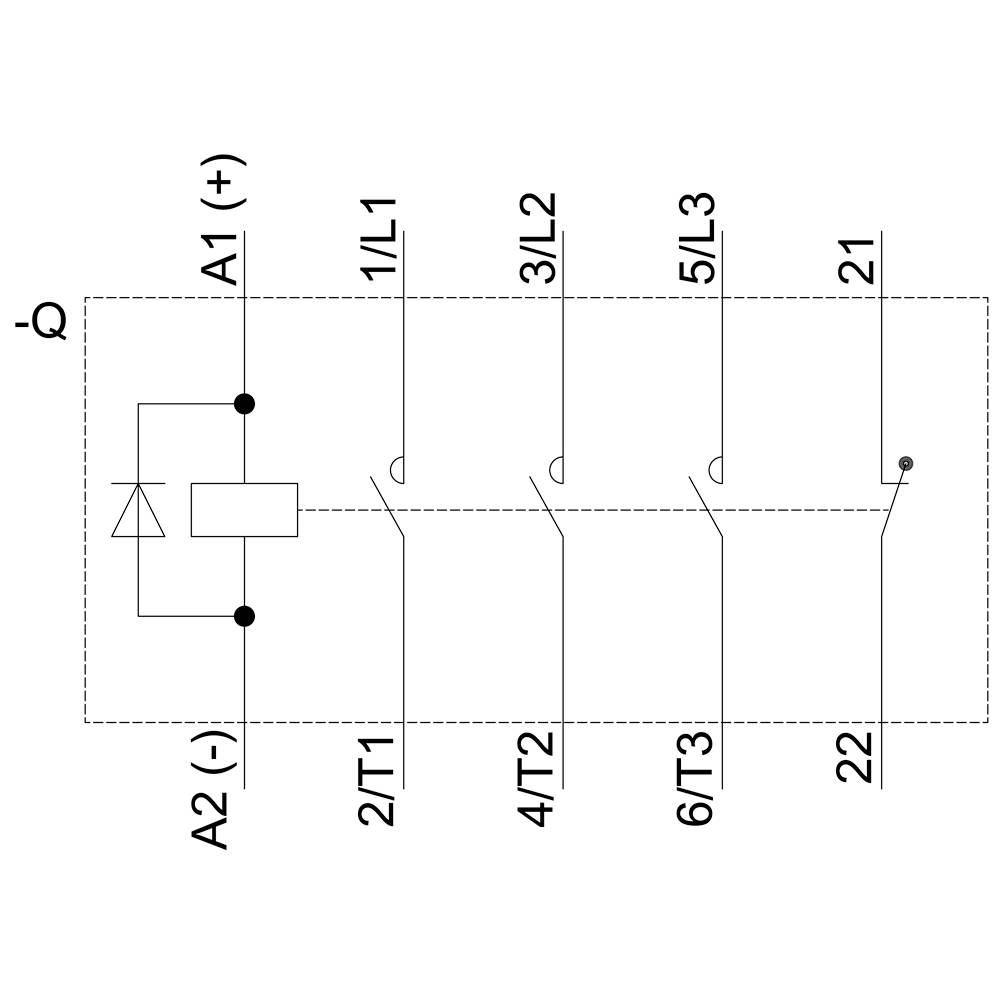

Schéma ochranného spínacieho obvodu s pripojovacie svorkami A1(+) a A2(-). L1, L2, L3 pre vedenie prúdu na výstup T1, T2, T3.

Technický výkres elektrického relé s tromi pohľadmi: čelný pohľad, bokorys a pôdorys, vrátane rozmerových údajov v milimetroch.

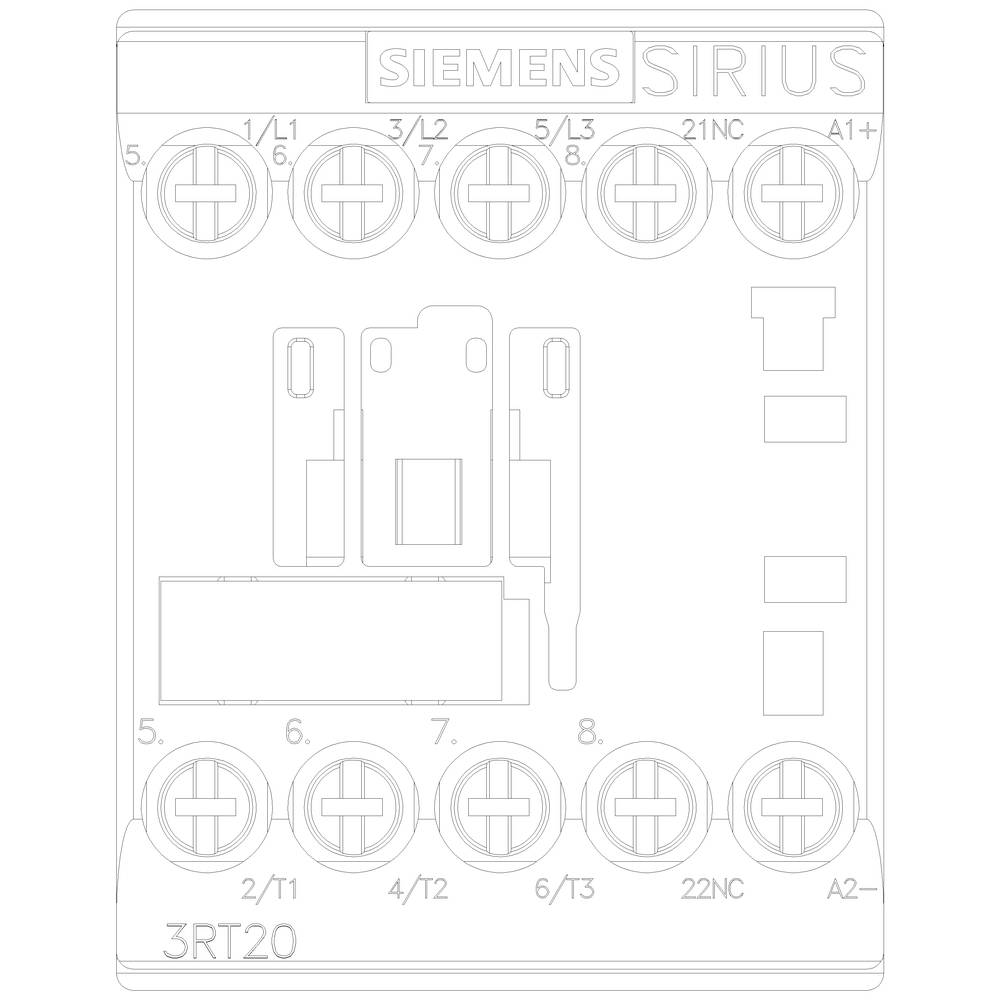

Pohľadový náčrt stykača Siemens SIRIUS, model '3RT20', s označením svoriek v hornej časti a pod nimi ovládacie prípojky.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

4 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Ut 13. 10.

2 Ks

Počet

Celkom (35,76 € / kus)

35,76 €

bez DPH.

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2016-1JB42

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 rozpínací

Menovité napätie: 690 V/AC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 9 A

: 4 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s diódou

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 3.677

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1731335 Siemens 3RT2016-1JB42 stýkač 3 spínacie 4 kW 690 V/AC s diódou Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1731335 Siemens 3RT2016-1JB42 stýkač 3 spínacie 4 kW 690 V/AC s diódou Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 9 A, 4 kW / 400 V 1 NC, 24 V DC 0,7-1,25 * US, s diódou veľkosti S00, skrutkové pripojenie vhodné pre výstupy PLC, nemožno rozšíriť o pomocné spínače Spojovací stýkač SIRIUS 3RT2 na spínanie Motory a pomocné a riadiace obvody špeciálne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
