Siemens 3RT2016-2AP01 stýkač 3 spínacie 690 V/AC 1 ks

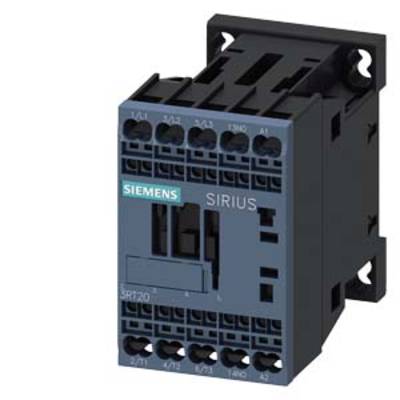

Elektrický stýkač Siemens série SIRIUS, model 3RT2016, s čiernym krytom a viacerými pripojovacími svorkami na prednej strane.

Ilustračný obrázok

Otvorená rozvodná skriňa s elektrickým zariadením stojí v miestnosti. V pozadí prší na okno, zvonka je viditeľné rozmazané priemyselné zariadenie.

Elektrický rozvádzač: Diagram znázorňuje rôzne spínacie zariadenia a ich prepojenia, s číslovanými popismi a symbolmi pre funkčné detaily.

Schematické znázornenie elektrického zapojenia s elektrickými kontaktmi: A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14.

'Technický výkres elektrického relé s pohľadom spredu, zboku a zhora. Podrobné rozmerové údaje v milimetroch.'

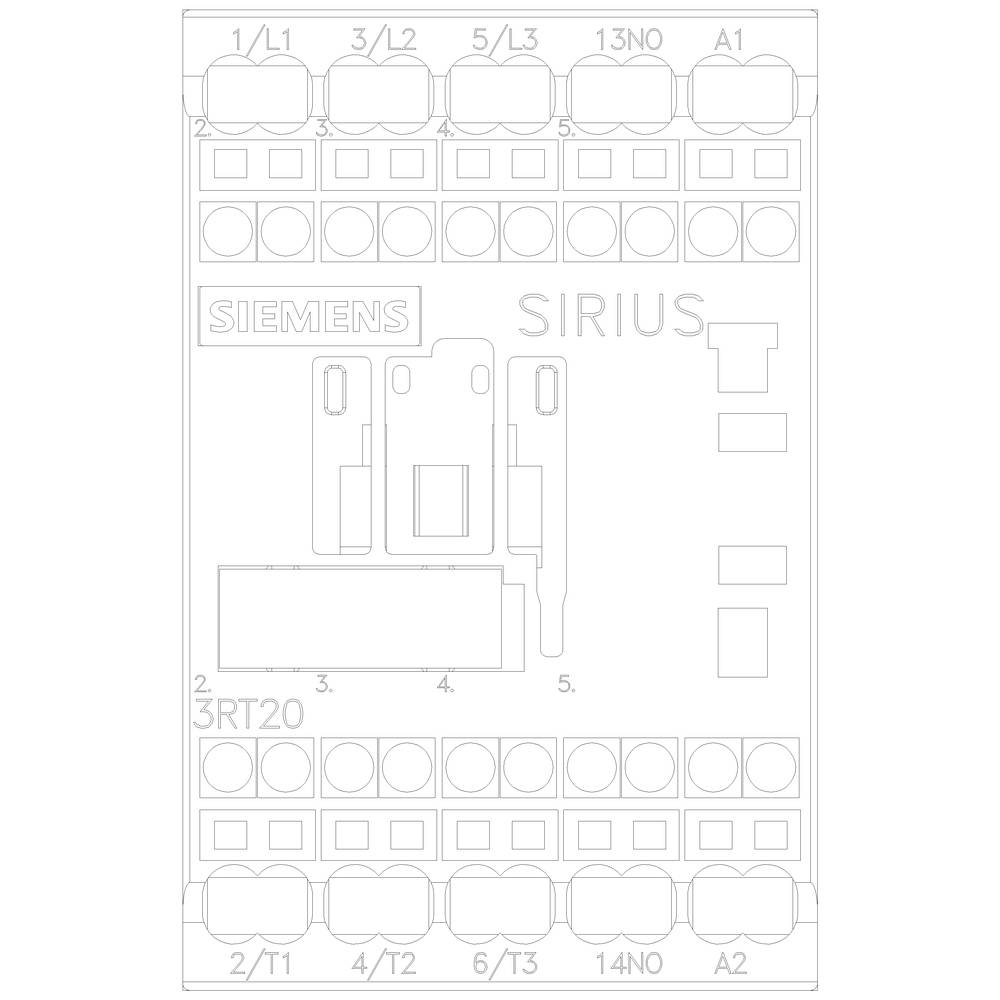

'Schéma zapojenia Siemens SIRIUS 3RT20 stýkača s pripojeniami: 1/L1, 3/L2, 5/L3, 13NO, A1, 2/T1, 4/T2, 6/T3, 14NO, A2.'

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RT2016-2AP01

Datasheety: (PDF)

8 Ks

Počet

Celkom (59,99 € / kus)

€

Už len 8 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2016-2AP01

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 230-230 V

: 230-230 V

: Spring clamp connection

: AC

: 8.5 A

: 3.677

Na stiahnutie

Datasheet

Datasheet 1731348 Siemens 3RT2016-2AP01 stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1731348 Siemens 3RT2016-2AP01 stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 9 A, 4 kW / 400 V 1 NO, AC 230 V, 50/60 Hz, 3-pólový, veľkosť S00 Pružinové pripojenie, silový stykač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
