Siemens 3RT2017-1AP01 stýkač 3 spínacie 5.5 kW 230 V/AC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Čierne stykač Siemens Sirius s viacerými pripojovaciemi svorkami, vhodný pre rozvádzačové inštalácie a priemyselné aplikácie.

Ilustračný obrázok

Otvorená rozvodná skriňa s elektrickými komponentmi, plná káblov a spínačov, stojí vedľa dažďom zmáčaného okna.

Schéma elektrického zapojenia so stykačmi, konektormi a káblami. Číslované kroky a vysvetlenia.

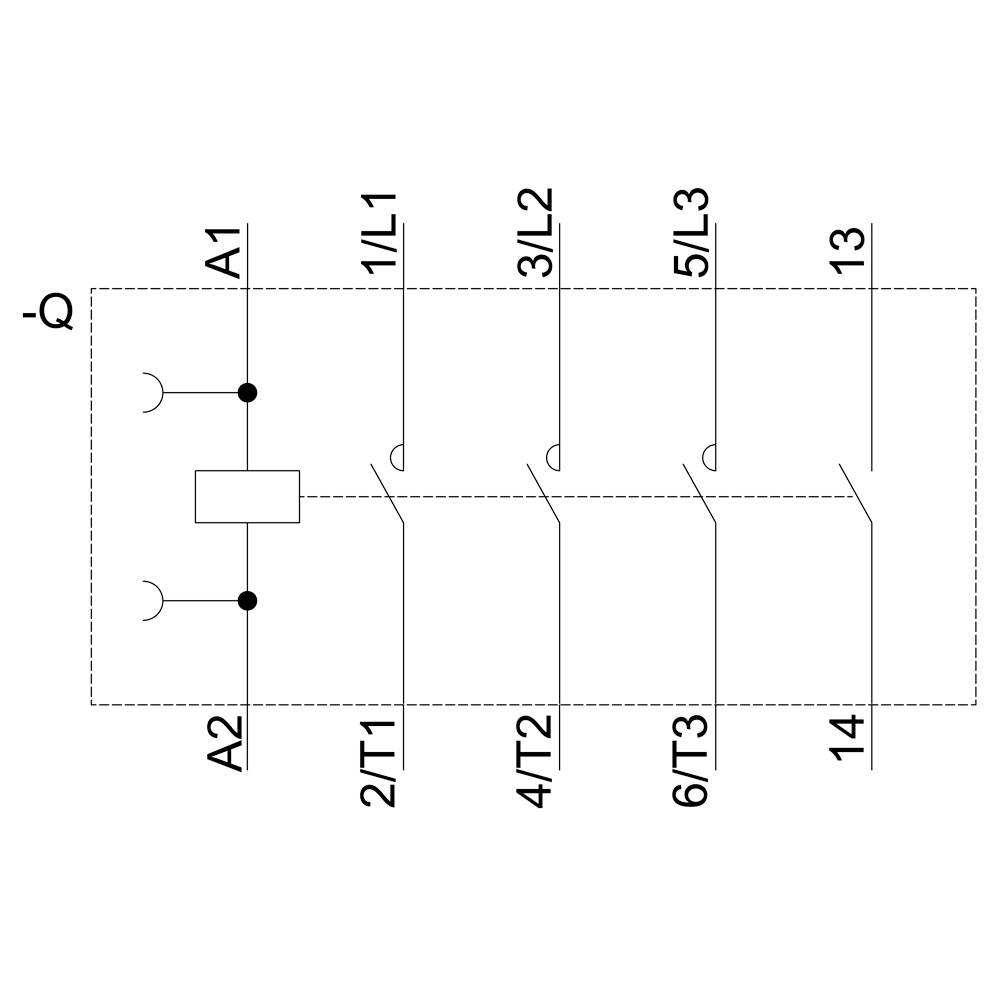

Schéma zapojenia relé s prípojkami A1, A2, 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14. Hlavný kontakt a cievka sú znázornené.

Technický výkres relé s rôznymi pohľadmi a presnými rozmermi. Hlavný pohľad zobrazuje šírku 45 mm.

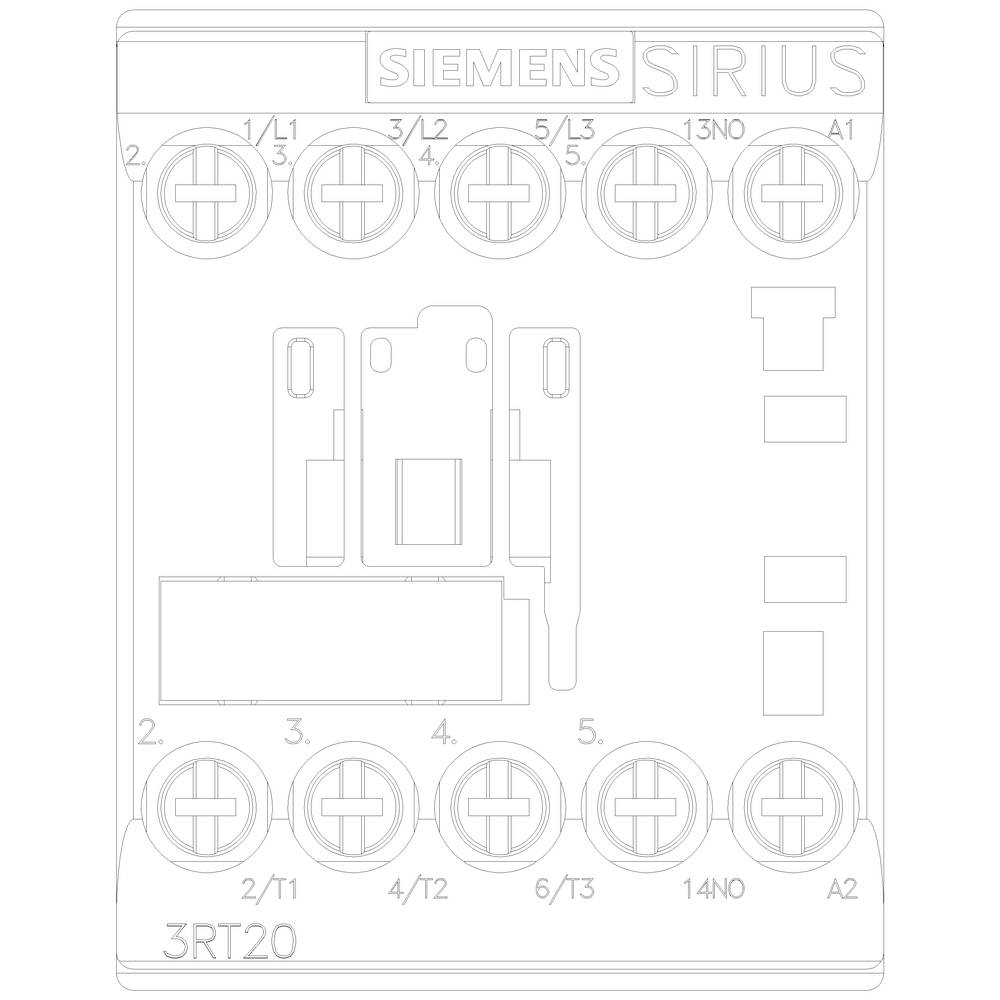

Kontaktový stykač Siemens Sirius 3RT20 zobrazuje prípojky. Hore sú L1, L2, L3. Ďalšie prípojky sú označené ako 13NO, 14NO, A1, A2.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

230 V/AC

Zaťažovací prúd

12 A

Výkon

5.5 kW

Datasheety: (PDF)

Doručenie: Ut 13. 10.

15 Ks

Počet

Celkom (43,89 € / kus)

43,89 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Hmotnosť: 231 g
Stratový výkon: 1,2 W

Kategória výrobku: stýkač

Typ: 3RT2017-1AP01

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací

Menovité napätie: 230 V/AC

Riadiace napätie (max.): 230 V/AC

Rozsah riadiaceho napätia: 230 V/AC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 12 A

Zaťažovací prúd: 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 3,0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (d x š x v) 150 cm x 45 mm x 58 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Dĺžka: 150 cm

Hmotnosť: 230 g

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 8.5 A

: 5.516

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1431128 Siemens 3RT2017-1AP01 stýkač 3 spínacie 5.5 kW 230 V/AC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431128 Siemens 3RT2017-1AP01 stýkač 3 spínacie 5.5 kW 230 V/AC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO, AC 230 V, 50/60 Hz 3-pólový, veľkosť S00 skrutkový pripojovací výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
