Siemens 3RT2017-1BB41 stýkač 3 spínacie 5.5 kW 24 V/DC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Stýkač Siemens, model Sirius 3RT20, zobrazuje niekoľko pripojovacích svoriek. Používa sa prevažne v priemyselných riadiacich systémoch.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa vedľa okna, cez ktoré je viditeľný daždivý vonkajší priestor. V pozadí rozmazané priemyselné zariadenie.

Elektrická schéma spínacieho zariadenia so stykačmi, svorkami a spínačmi. Očíslované komponenty sú vysvetlené v legende nižšie.

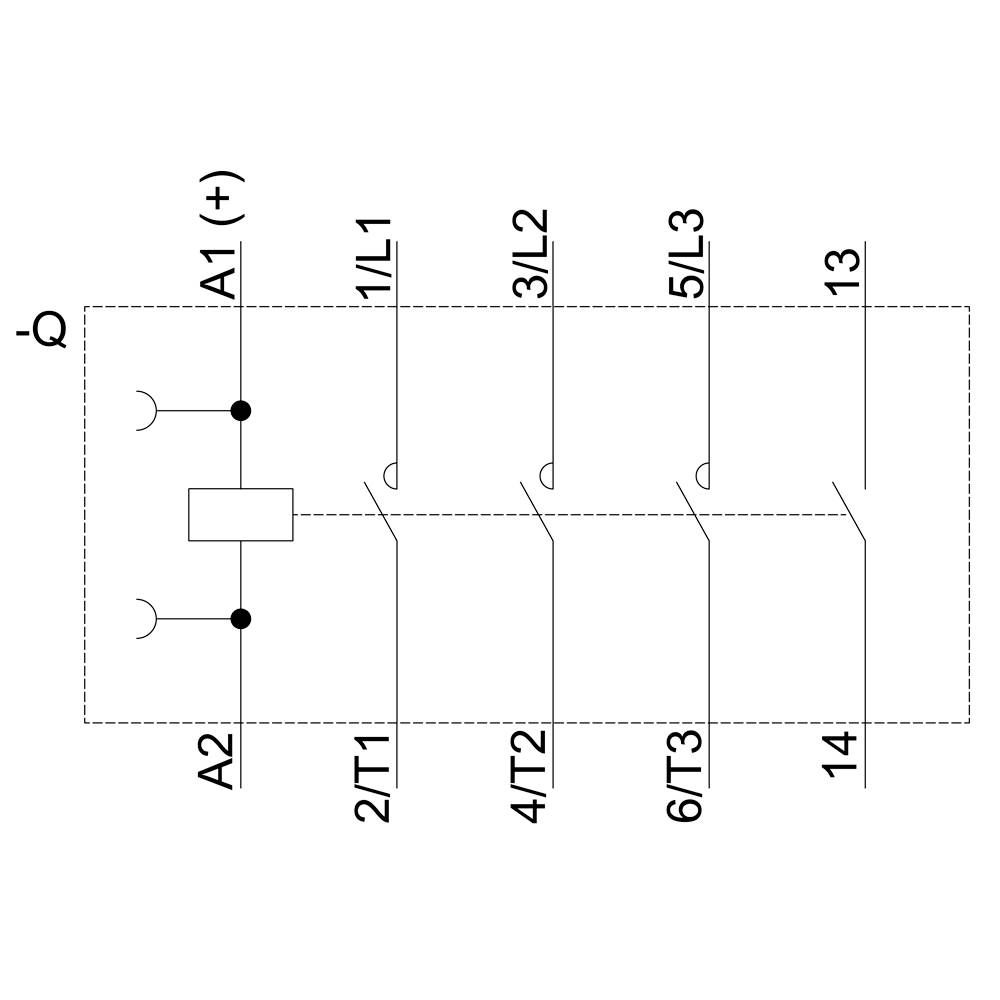

Schéma elektrického stykača s cievkou na svorkách A1 a A2, hlavné kontakty označené L1, L2, L3, T1, T2, T3.

Technický výkres elektrického komponentu s rozmermi v milimetroch, trojuholníkové usporiadanie, pohľad zhora a bočný pohľad.

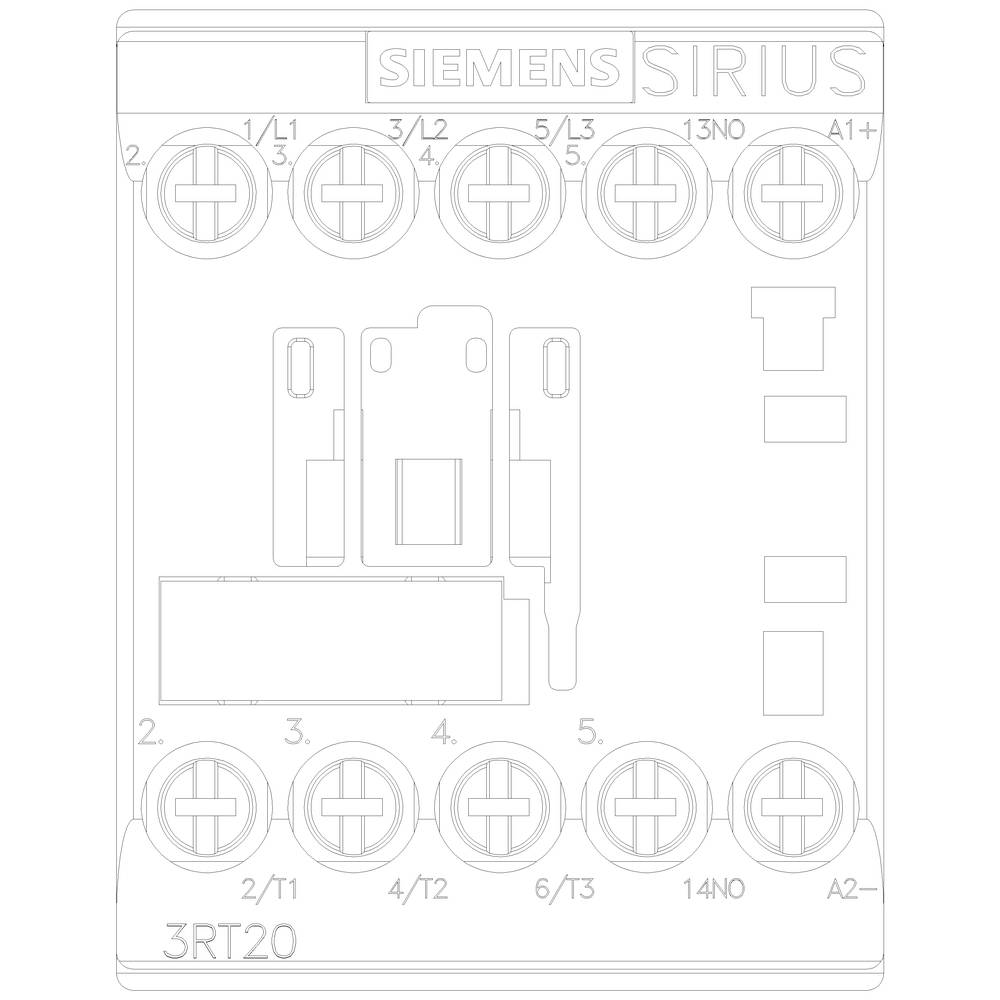

Schéma zapojenia Siemens SIRIUS 3RT20 stýkača s popisovanými svorkami L1, L2, L3, A1+, A2-, 13NO, 14NO pre elektrické obvody.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

24 V/DC

Zaťažovací prúd

12 A

Výkon

5.5 kW

Datasheety: (PDF)

Doručenie: Ut 13. 10.

37 Ks

Počet

Celkom (42,27 € / kus)

42,27 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Hmotnosť: 294 g
Stratový výkon: 1,2 W

Kategória výrobku: stýkač

Typ: 3RT2017-1BB41

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací

Menovité napätie: 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 V/DC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 12 A

Zaťažovací prúd: 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 3,0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 58 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 290 g

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Screw connection

: DC

: 8.5 A

: 5.516

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1431025 Siemens 3RT2017-1BB41 stýkač 3 spínacie 5.5 kW 24 V/DC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431025 Siemens 3RT2017-1BB41 stýkač 3 spínacie 5.5 kW 24 V/DC 12 A s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO, 24 V DC 3-pólový, veľkosť S00 skrutkové pripojenie Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
