Siemens 3RT2017-2FB41 stýkač 3 spínacie 690 V/AC 1 ks

Čierny elektrický stýkač značky Siemens s nápisom 'SIRIUS'. Viditeľné sú prípojky pre elektrickú kabeláž.

Ilustračný obrázok

Priemyselné počítačové skrine s otvorenými a uzavretými časťami. Vonku vpravo prší, voda steká po okne.

Diagram znázorňuje elektrické spínacie zariadenia a prepojenia, čísla označujú komponenty. Vysvetľuje stykače, prepájacie konektory a zapojenie.

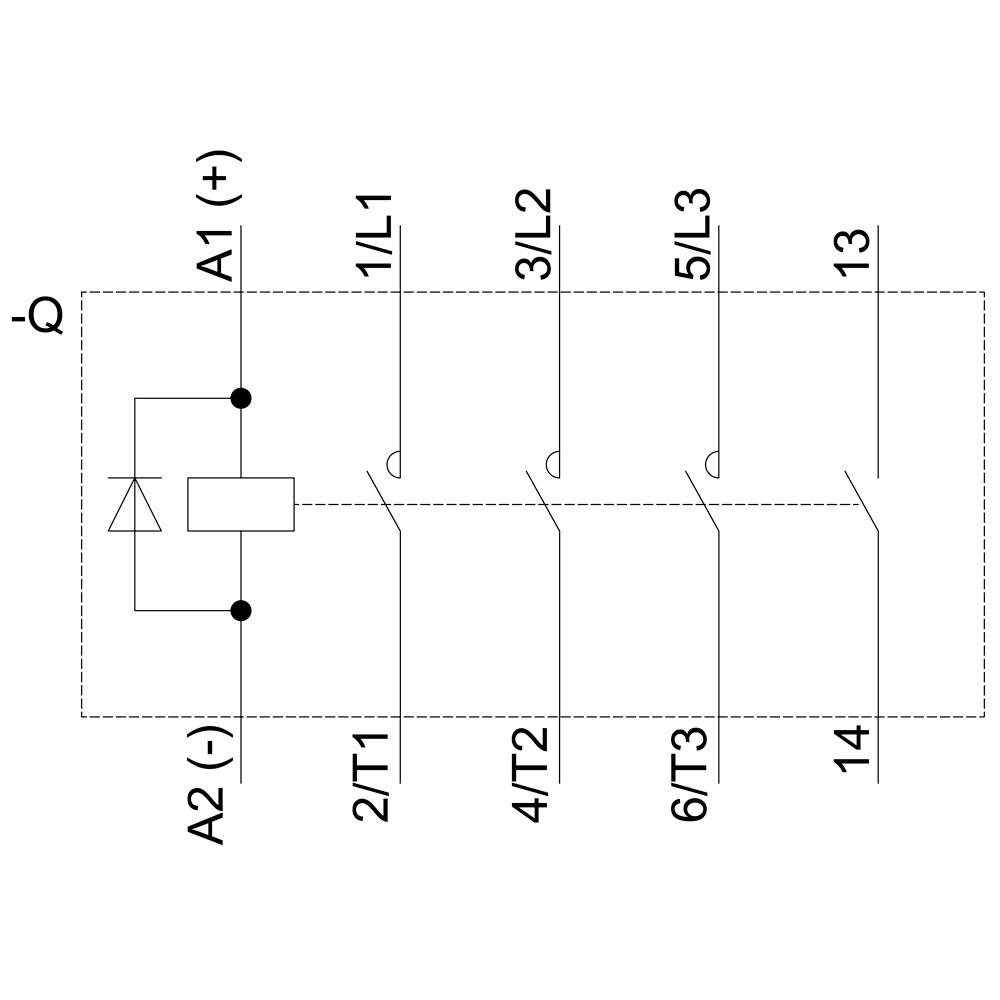

Schéma zapojenia trojfázového relé so vstupmi A1 (+), A2 (-) a výstupmi 1/L1, 3/L2, 5/L3. Spínače 2/T1, 4/T2, 6/T3 sa otvárajú/zatvárajú.

Technický výkres elektronickej súčiastky, zobrazujúci tri pohľady s rozmermi: čelný pohľad, bočný pohľad a pohľad zhora.

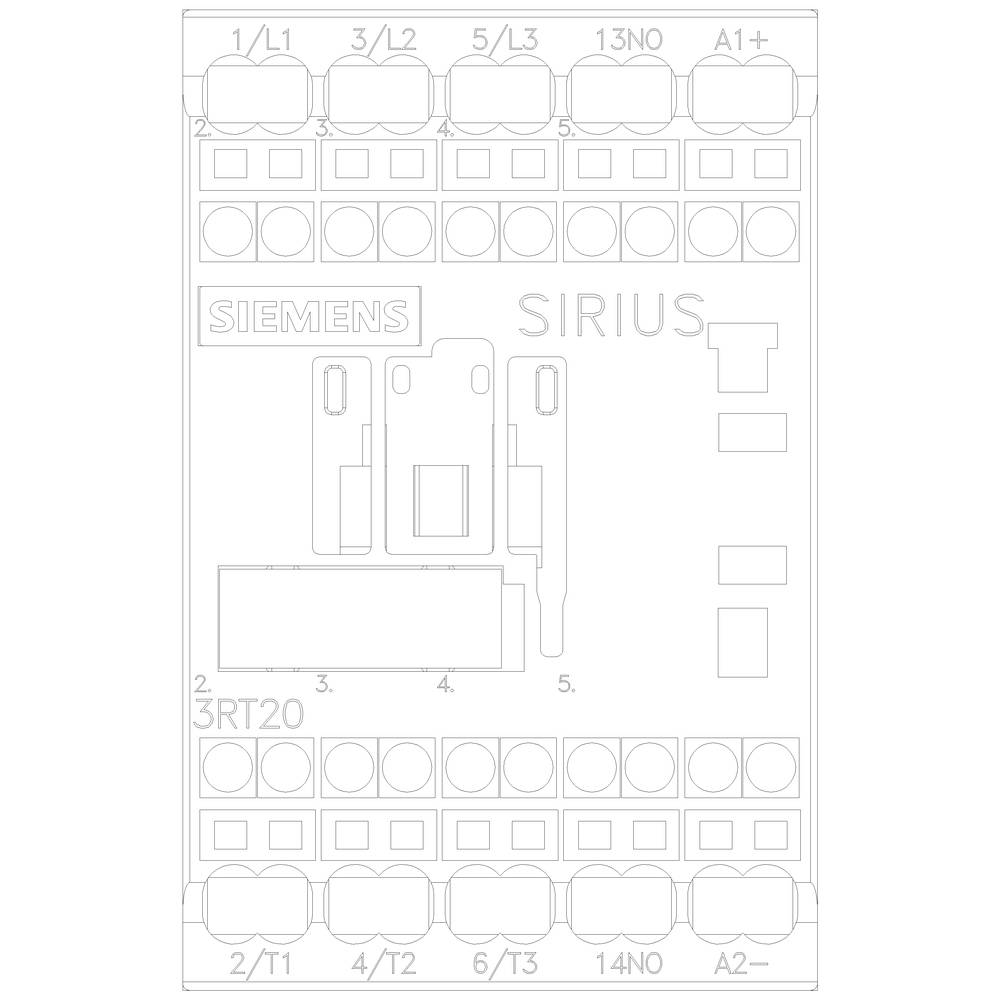

Diagram Siemens SIRIUS 3RT20 stýkača s prípojnicami pre L1, L2, L3 a ovládacie svorky na spodnej strane.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RT2017-2FB41

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Stykač, AC-3, 12 A / 5,5 kW / 400V, 3-pólový, DC 24V, 1S, pružinové pripojenie

Dodatočné informácie:

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2017-2FB41

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1743289 Siemens 3RT2017-2FB41 stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743289 Siemens 3RT2017-2FB41 stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO, DC 24 V s integrovanou diódou, 3-pólový, veľkosť S00, pružinové pripojenie, silový stykač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
