Siemens 3RT2017-2JB41 stýkač 3 spínacie 690 V/AC 1 ks

Stýkač Siemens s nápisom 'SIRIUS', čierna plastová štruktúra, viacnásobné pripojenia dole a hore pre elektrickú kabeláž.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa zobrazuje elektrické komponenty. V pozadí je stroj za mokrým skleneným povrchom.

Obrázok znázorňuje elektrické spínacie zariadenia a ich komponenty. Číslované popisy vysvetľujú funkcie ako stýkače, pomocné spínače a prepájacie konektory.

Schéma zapojenia relé: Hore A1 (+), dole A2 (-), vľavo tri spínacie kontakty označené 1/2, 3/4 a 5/6.

Technický výkres relé: pohľady spredu, z boku a zhora s presnými rozmermi. Relevantné detaily pre montáž.

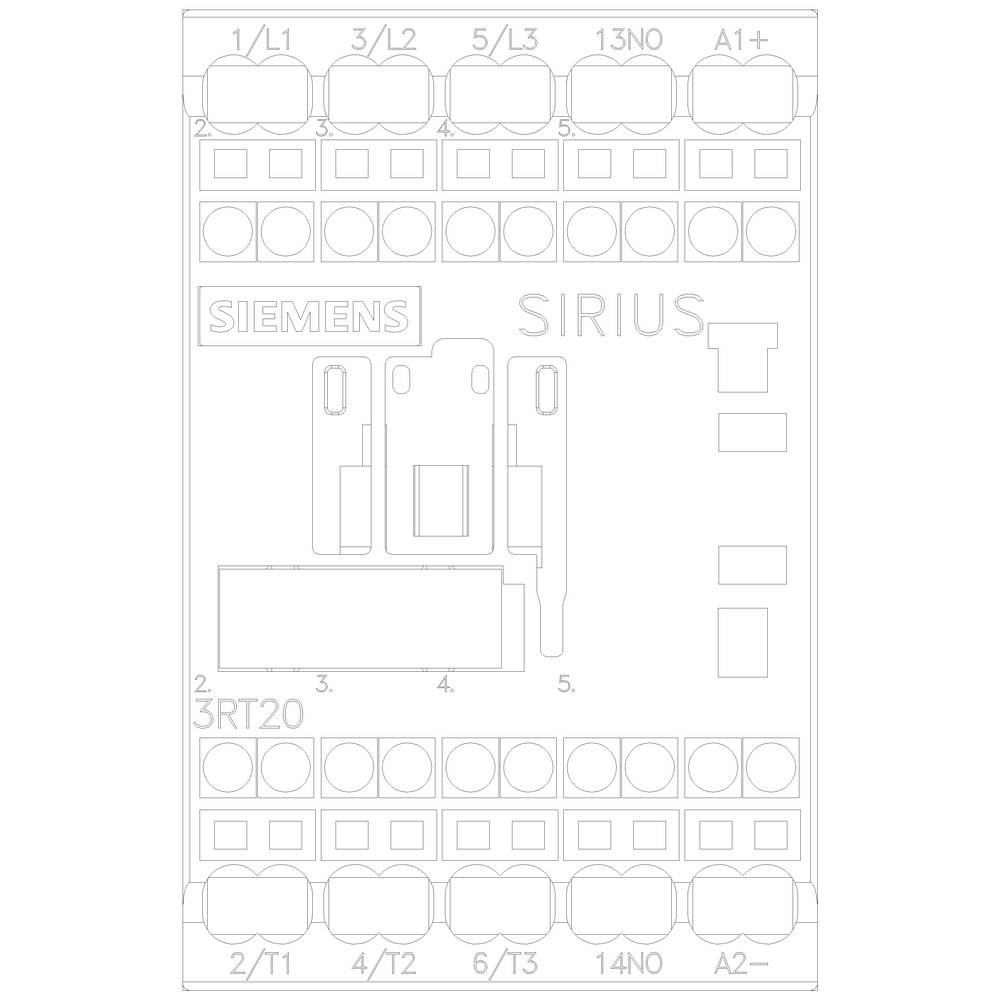

'Schéma zapojenia riadiacej jednotky Siemens SIRIUS 3RT20 s číslovanými svorkami a poznámkami k vstupným a výstupným bodom.'

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RT2017-2JB41

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2017-2JB41

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 5.516

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743321 Siemens 3RT2017-2JB41 stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743321 Siemens 3RT2017-2JB41 stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO, DC 24 V 0,7-1,25 * US s integrovanou diódou, 3-pólová veľkosť S00, pružinové pripojenie vhodné pre výstupy PLC, nemožno rozšíriť o pomocné spínače Spojovací stykač SIRIUS 3RT2 na spínanie motorov a pomocných a riadiacich obvodov, špeciálne navrhnutý na priame pripojenie k elektronickému riadeniu.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
