Siemens 3RT2017-2LF41 stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

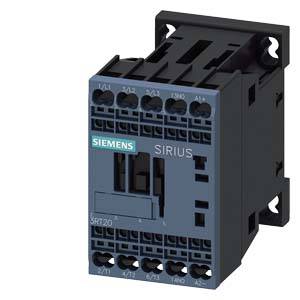

Čierny elektronický spínač s modrými prvkami a vyznačeným logom 'SIEMENS SIRIUS'.

Ilustračný obrázok

Rozvádzač so systémovými elektronickými komponentmi vľavo, rozmazaná priemyselná budova viditeľná vpravo cez dažďom zmáčané okno.

Diagram spínacieho systému s rôznymi komponentmi, ako sú štrbiny, priečky a svorky. Číslované prepojenia znázorňujú funkciu a umiestnenie jednotlivých súčiastok.

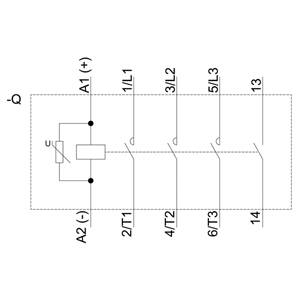

Schéma zapojenia stykača so šiestimi označenými svorkami: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.

Technický výkres elektronického zariadenia s rozmermi v milimetroch; obsahuje predný, bočný a pohľad zhora.

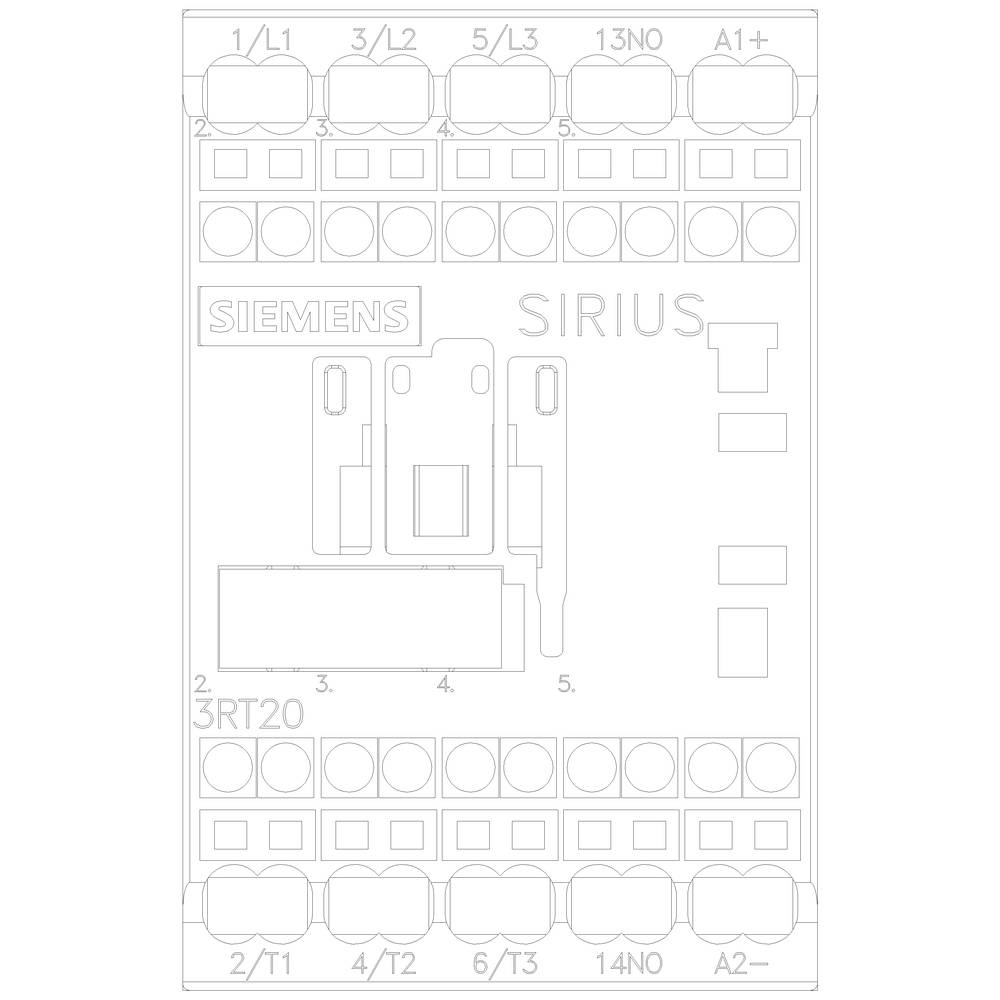

Schéma zapojenia Siemens SIRIUS stýkača s číslovaním a prípojmi. Obsahuje označenia svoriek a popis.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

5.5 kW

Pripojenie

prípojka s pružinovým protiťahom

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 4 mm²
Prierez vodiča jemne splietaný: 2,5 mm²

Kategória výrobku: stýkač

Typ: 3RT2017-2LF41

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 77 V/DC

Riadiace napätie (max.): 110 V/DC

Rozsah riadiaceho napätia: 77 - 110 V/DC

Spínacie napätie (max.): 690 V/AC

Max. spínací výkon: 5500 W

Konštantný prúd (max.): 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S00

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: prípojka s pružinovým protiťahom

Mechanická životnosť: 30 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 70 mm

Hĺbka: 73 mm

Rozmer.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 1

: 12 A

: 22 A

: Spring clamp connection

: DC

: 8.5 A

: 5.516240625

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743363 Siemens 3RT2017-2LF41 stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743363 Siemens 3RT2017-2LF41 stýkač 3 spínacie 5.5 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 12 A, 5,5 kW / 400 V 1 NO, DC 110 V 0,7-1,25 * US, s integrovaným varistorom, 3-pólovou veľkosťou S00, pružinové pripojenie, spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocné a riadiace obvody, špeciálne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
