Siemens 3RT2024-1BB40 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Siemens SIRIUS stýkač v sivej farbe, s modrou značkou. Tri pripojovacie svorky hore a štyri dole, pre priemyselné riadiace aplikácie.

Ilustračný obrázok

Rozvádzač s otvoreným panelom, ktorý odhaľuje komplexnú elektroniku a zapojenie. V pozadí mokrá sklenená fasáda po daždi s rozmazaným pohľadom na stroj.

Diagram zapojenia výkonového stykača zobrazuje prepojenie medzi prvkami stykača, viacnásobné vedenia sú označené, elektronické komponenty sú očíslované.

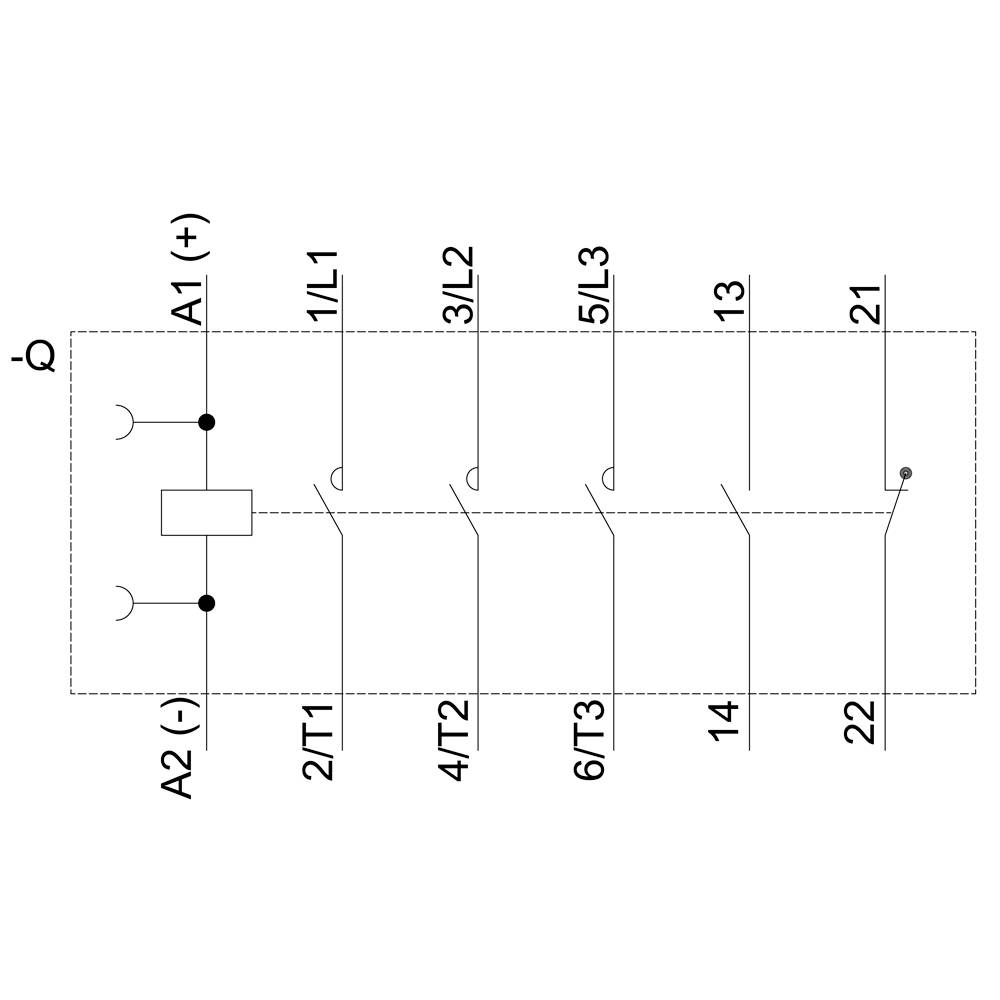

Schematický nákres elektrickej schémy so spínačom, poistkou a rôznymi pripojovacími svorkami očíslovanými od A1 do 22.

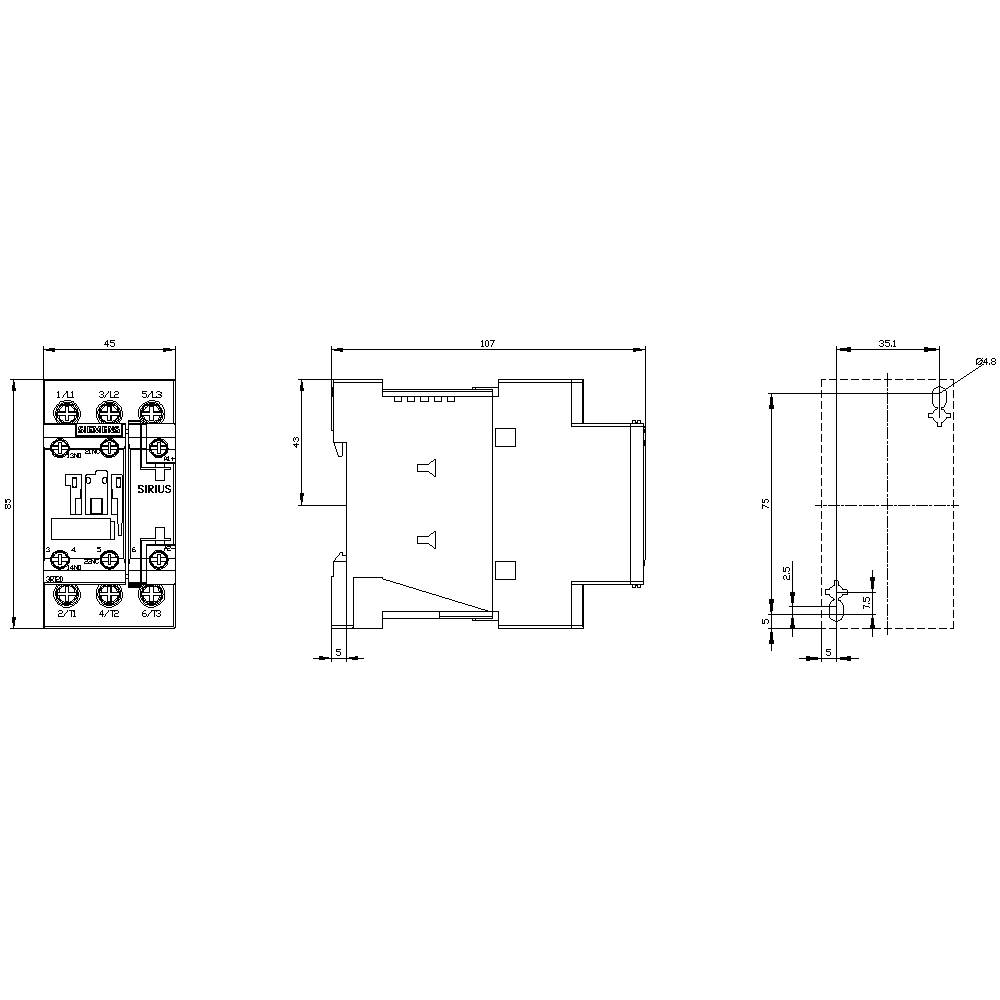

Technický výkres elektrického relé s tromi pohľadmi: čelný pohľad, bočný pohľad a pohľad zhora, s presnými rozmermi v milimetroch.

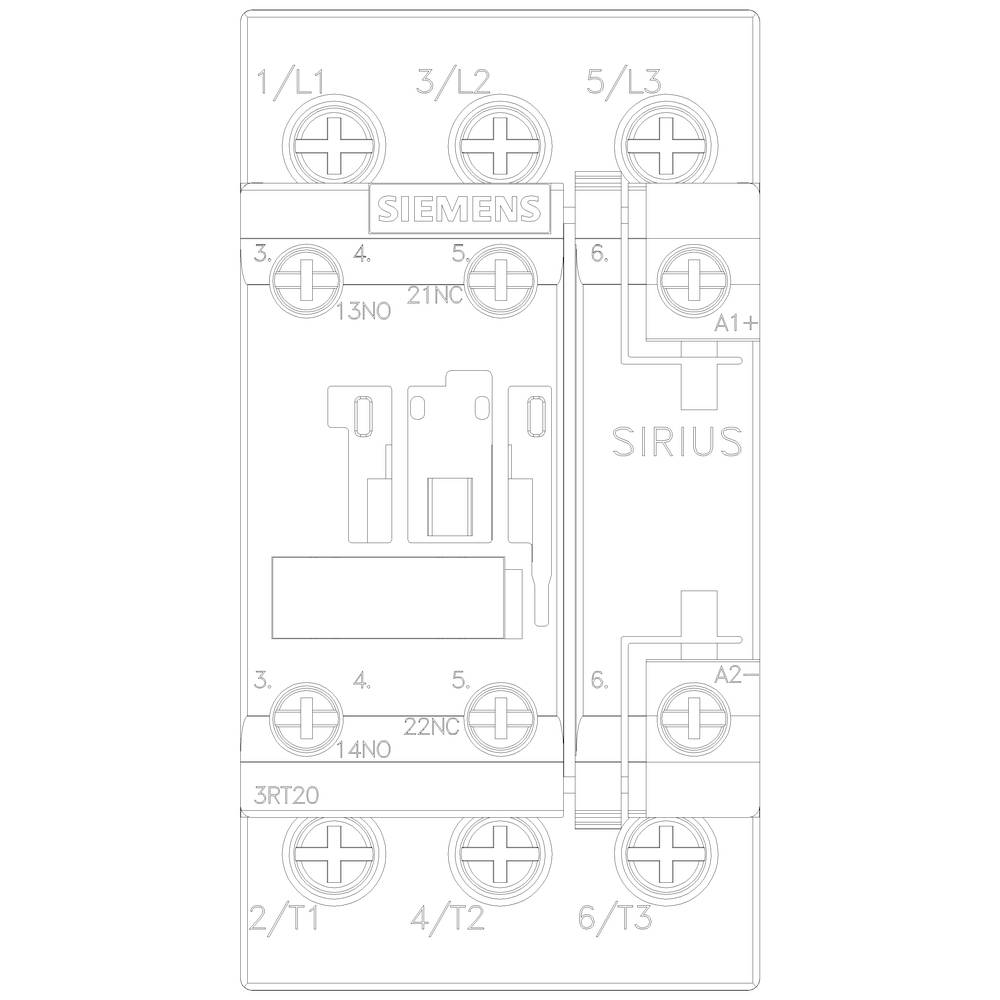

Diagram Siemensovho stýkača SIRIUS s pripojeniami a označením kontaktných a cievkových vstupov v schematickom znázornení.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

5.5 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Ut 13. 10.

2 Ks

Počet

Celkom (81,29 € / kus)

81,29 €

bez DPH.

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: stýkač

Typ: 3RT2024-1BB40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Bauform S0

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 600 g

: ÁNO

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 12.5 A

: 5.516

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1747010 Siemens 3RT2024-1BB40 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747010 Siemens 3RT2024-1BB40 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
