Siemens 3RT2024-1BB44-3MA0 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Elektrický stykač Siemens, model Sirius, so svorkami vpredu viditeľnými.

Ilustračný obrázok

Otvorená rozvodná skriňa s káblami a elektronickými komponentmi stojí vedľa dažďom zmáčaného skleného okna, za ktorým sú nejasne viditeľné stroje.

Výkres rozloženého systému ochrany so súčiastkami označenými číslami. Znázornené sú spínače, zásuvné svorky, adaptéry a LED moduly. Pripojenia a dôležité funkcie sú vyznačené.

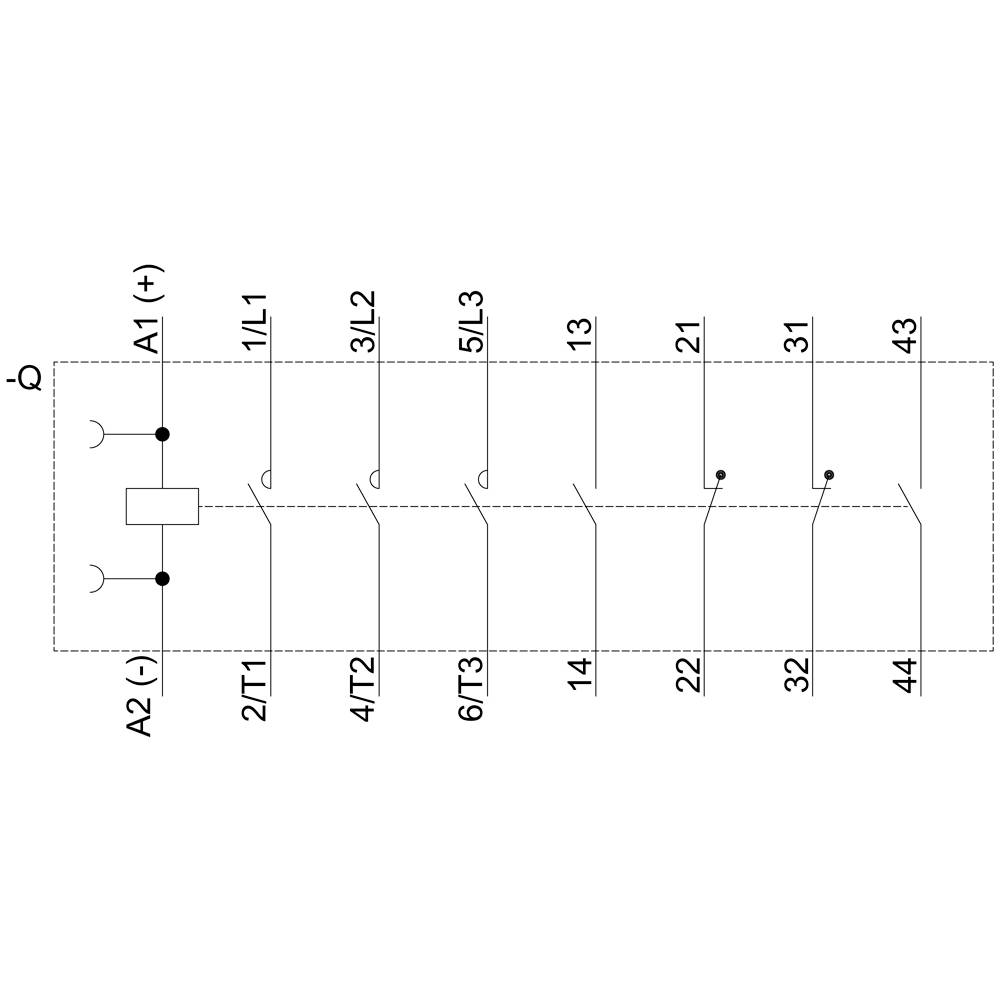

Schematický diagram elektrického spínača so šiestimi označenými kontaktmi: A1 (+), A2 (-), 1/L1, 3/L2, 5/L3, 13.

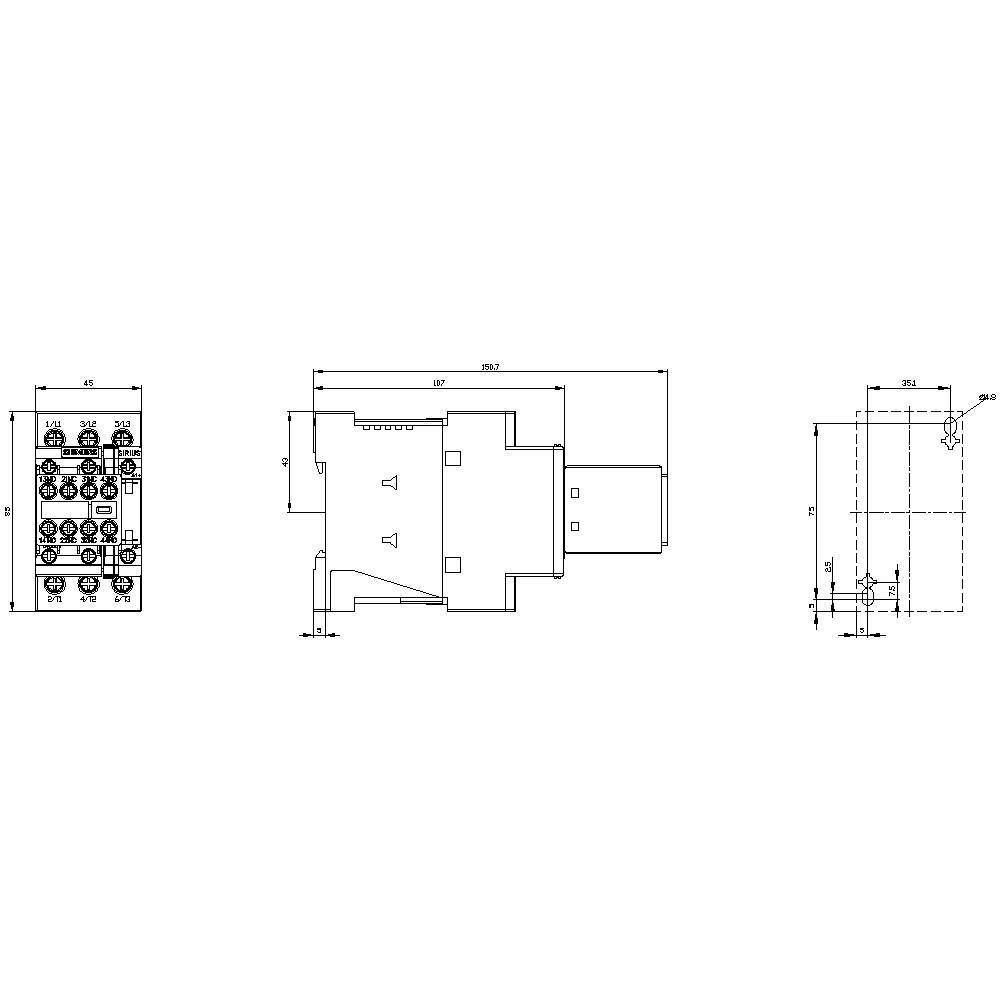

Technický výkres elektronickej súčiastky s pohľadom spredu, z boku a zhora. Rozmery a pripájacie body sú vyznačené.

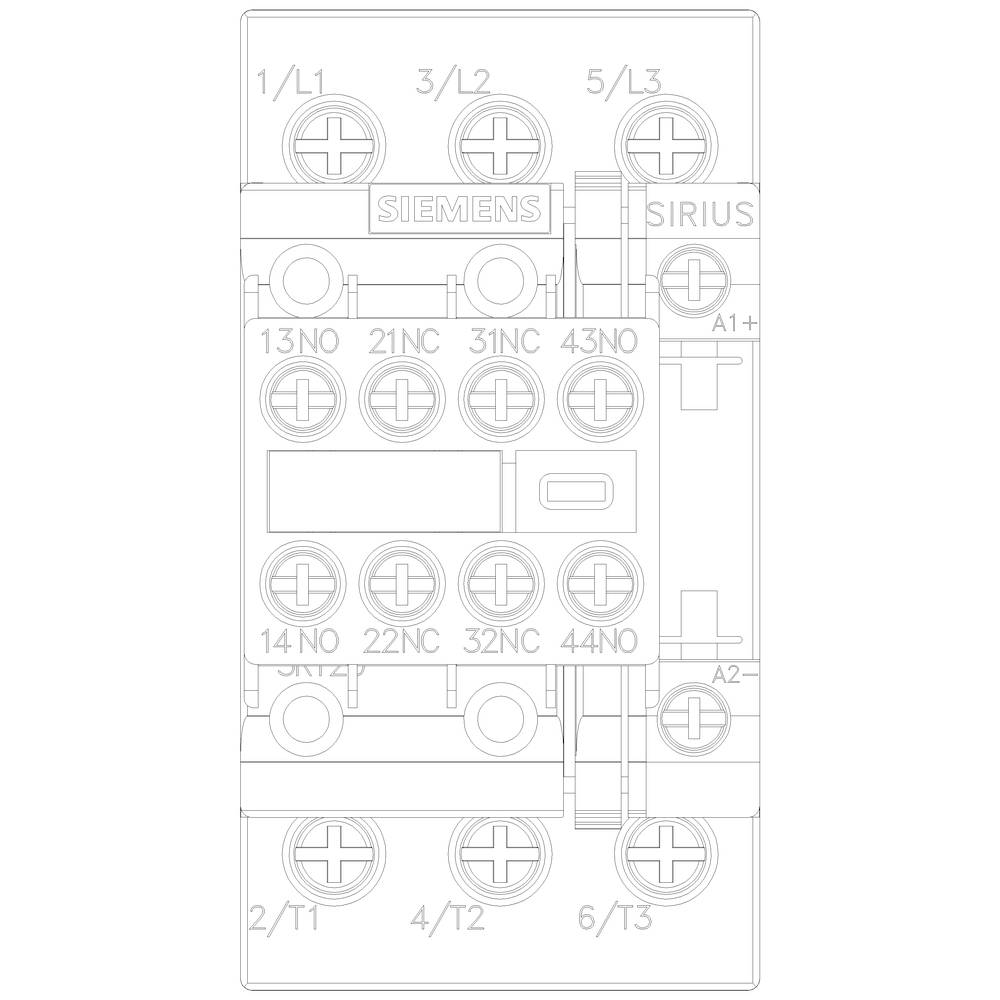

Siemens Sirius stykač ukazuje pripojenia a zapojenie. Hlavné kontakty s označením, vhodné pre priemyselné riadenie.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

5.5 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (150,40 € / kus)

150,40 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Kategória výrobku: stýkač

Typ: 3RT2024-1BB44-3MA0

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 12 A

: 5.5 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s pomocným kontaktom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 151 mm

Rozmer.: (š x v x h) 45 x 85 x 151 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 5.5 kW

: 3

: 2

: 2

: 12 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 12.5 A

: 5.516

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1704297 Siemens 3RT2024-1BB44-3MA0 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704297 Siemens 3RT2024-1BB44-3MA0 stýkač 3 spínacie 5.5 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
