Siemens 3RT2025-1AP00 stýkač 3 spínacie 7.5 kW 230 V/AC 17 A s pomocným kontaktom 1 ks

Modrý Siemens stýkač série SIRIUS s tromi hlavnými kontaktmi a ovládacími svorkami. Použitie: spínanie elektrických záťaží.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s elektrickými komponentmi stojí v priemyselnom prostredí výrobnej haly, vľavo v obraze; vpravo moderné stroje za mokrým sklom.

'Výkres rozloženého pohľadu na spínacie zariadenie s očíslovanými dielmi. Zobrazuje stýkač, pomocný spínač, pripájacie svorky a príslušné káblové prepojenia.'

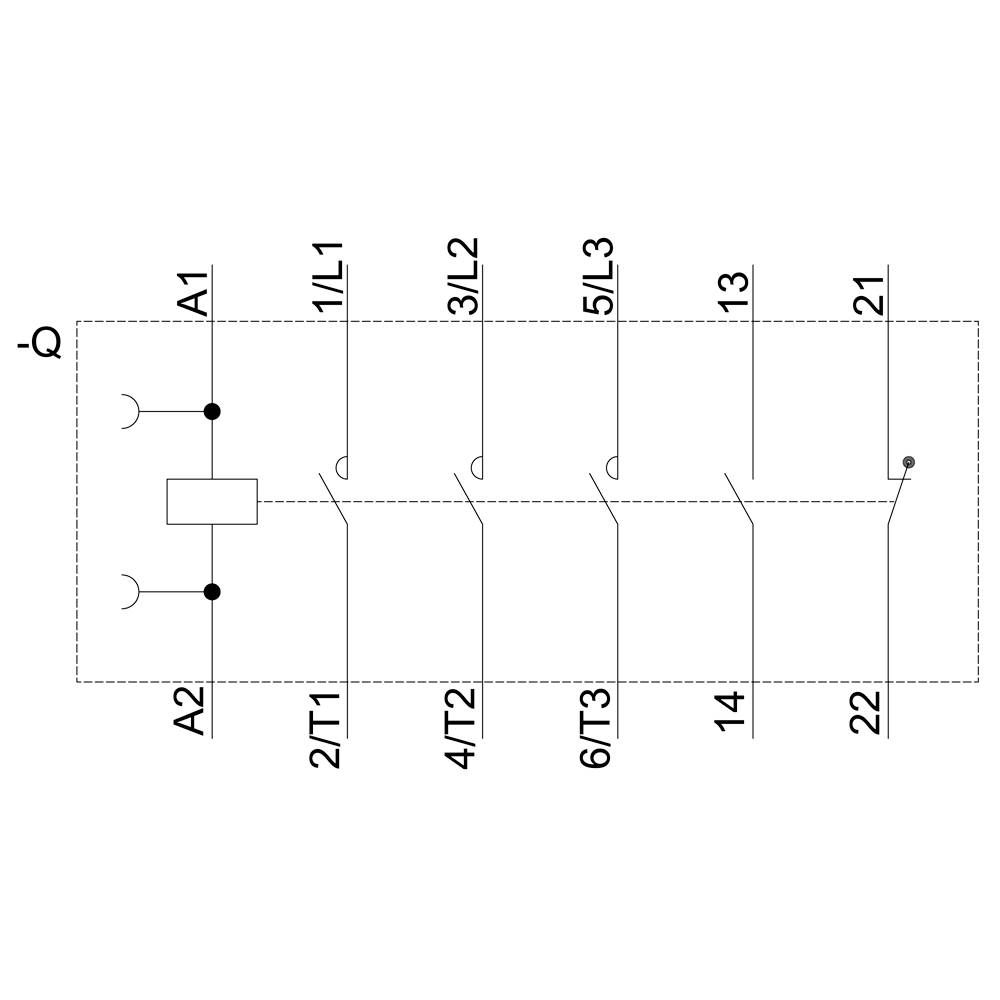

'Schéma zapojenia stykača': Jednoduchá schéma znázorňuje zapojenie stykača so cievkami A1, A2, hlavnými kontaktmi L1, L2, L3 a pomocnými kontaktmi 13, 14.

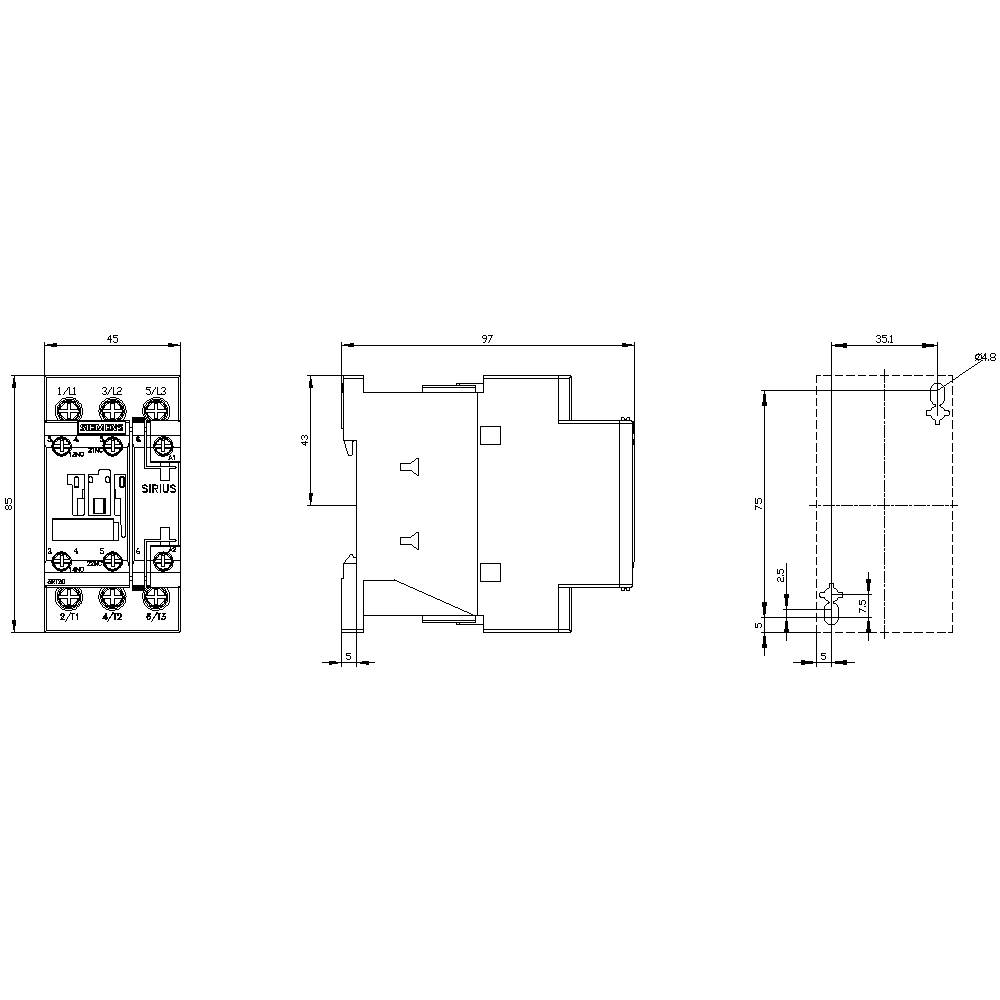

Technický výkres elektrického relé. Zobrazuje predný, bočný a horný pohľad s rozmermi v milimetroch.

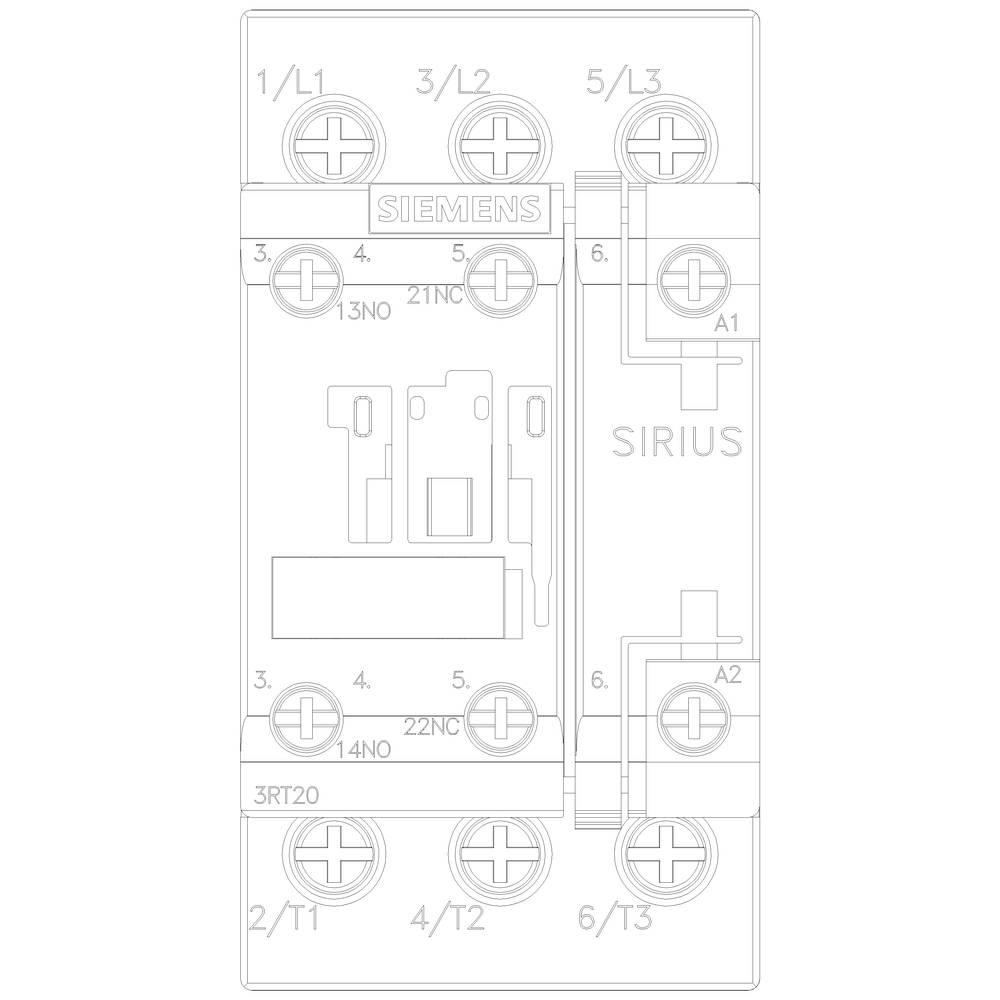

Schematický nákres elektromechanického stýkača Siemens zo série Sirius, s vyznačenými svorkami a kontaktmi.

1/6

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

230 V/AC

Zaťažovací prúd

17 A

Výkon

7.5 kW

Datasheety: (PDF)

Okamžité doručenie: St 9. 9.

6 Ks

Počet

Celkom (65,03 € / kus)

65,03 €

bez DPH.

Už len 6 Ks skladom!

Nahlásiť právny incident

Technické parametre

Hmotnosť: 405 g
Stratový výkon: 0,9 W

Kategória výrobku: stýkač

Typ: 3RT2025-1AP00

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací
1 rozpínací

Menovité napätie: 230 V/AC

Spínacie napätie (max.): 400 V/AC

Zaťažovací prúd: 17 A

: 7.5 kW

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Mechanická životnosť: 1,0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 97 mm

Rozmer.: (š x v x h) 45 x 85 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Hmotnosť: 0.41

: ÁNO

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: Screw connection

: AC

: 15.5 A

: 7.3549875

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1431092 Siemens 3RT2025-1AP00 stýkač 3 spínacie 7.5 kW 230 V/AC 17 A s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431092 Siemens 3RT2025-1AP00 stýkač 3 spínacie 7.5 kW 230 V/AC 17 A s pomocným kontaktom 1 ks

Popis

Výkonový stýkač, AC-3 17 A, 7,5 kW / 400 V 1 NO + 1 NC, 230 V AC, 50 Hz, 3-pólový, veľkosť S0 skrutková svorka SIRIUS 3RT2 silový stykač na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobe. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné prepojovacie moduly, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
