Siemens 3RT2026-1KB40 väzobné stýkač 3 spínacie 690 V/AC 1 ks

Elektrický stykač od Siemensu zo série Sirius s viacerými prípojkami a modrým krytom je zobrazený.

Ilustračný obrázok

Elektrická rozvodná skriňa vedľa okna s kvapkami vody, v pozadí rozmazané priemyselné stroje.

Výkres rozloženého pohľadu na poistný spínač s označenými dielmi a návodom na inštaláciu. Hlavné komponenty, trasy kabeláže a symboly sú znázornené.

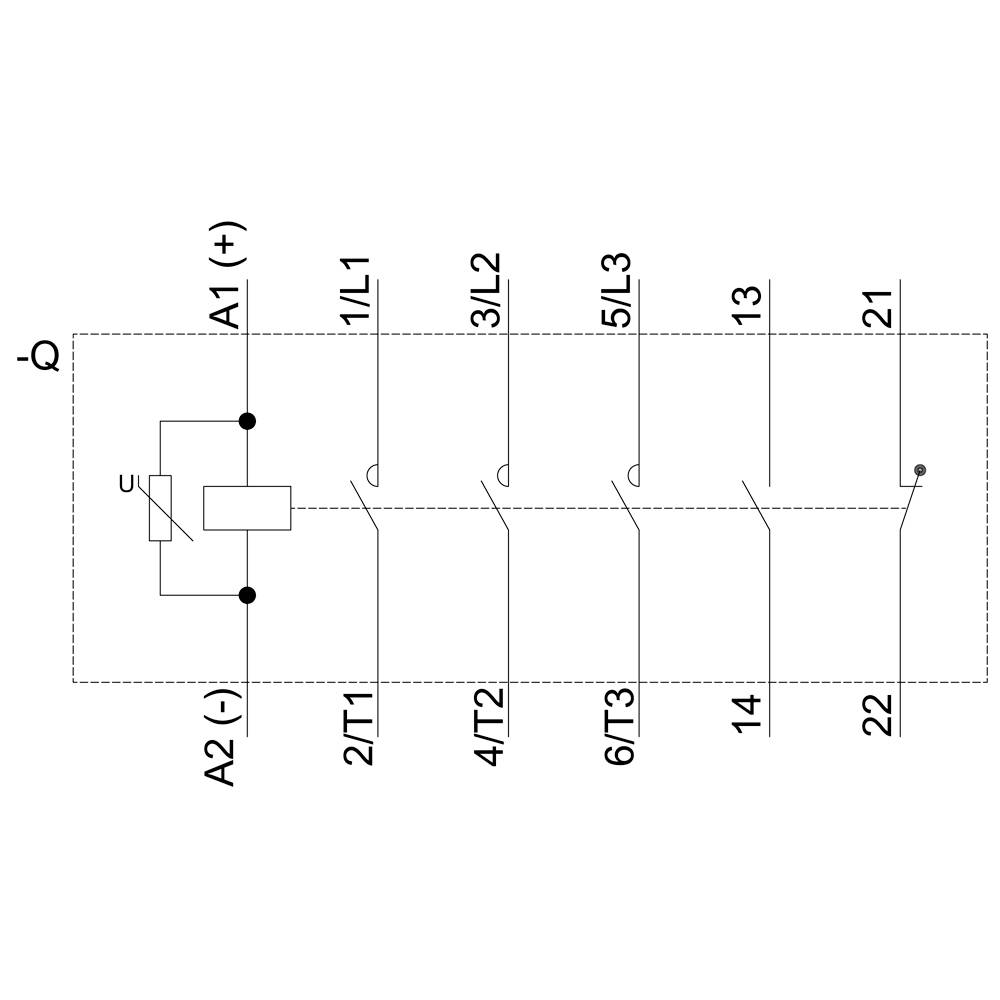

'Elektrický schém stykača v obvode so cievkou U a šiestimi spínacími kontaktmi, očíslovanými 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3.'

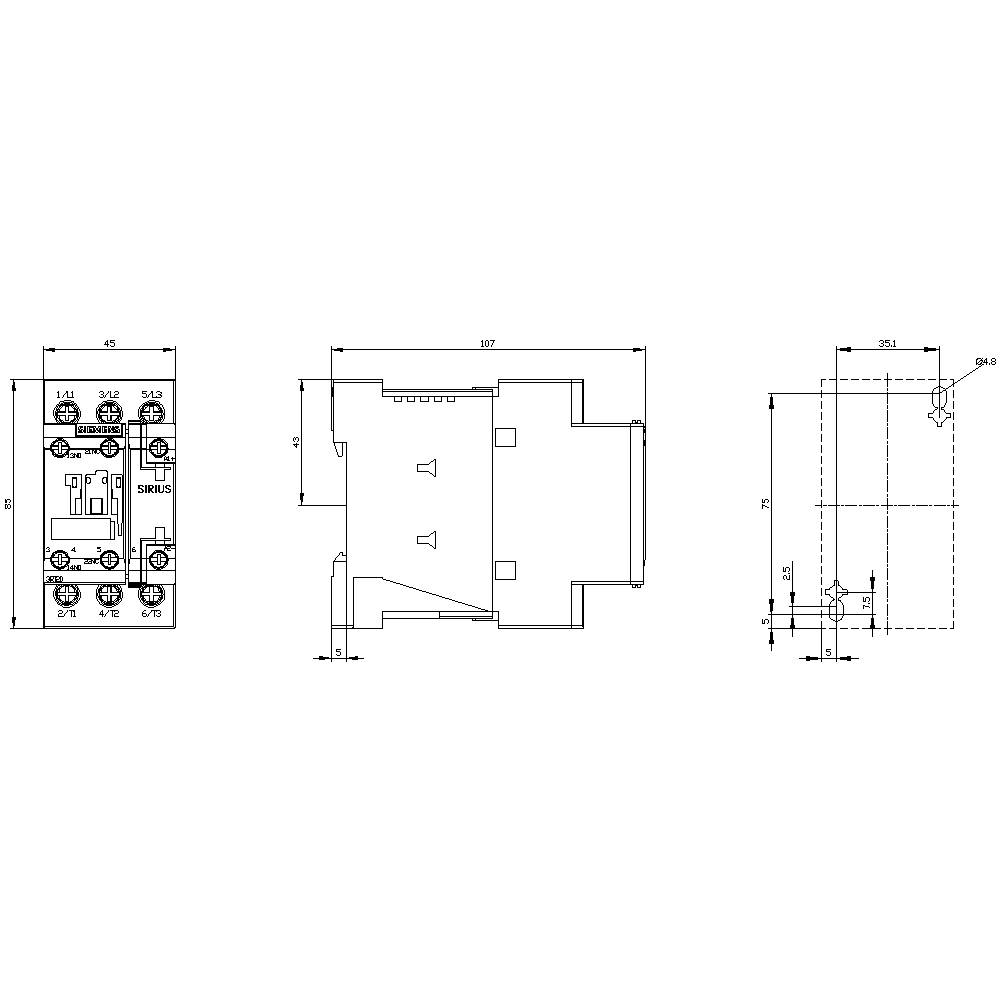

Technický výkres elektronického spínacieho zariadenia spredu, zboku a zozadu, s presnými rozmermi v milimetroch.

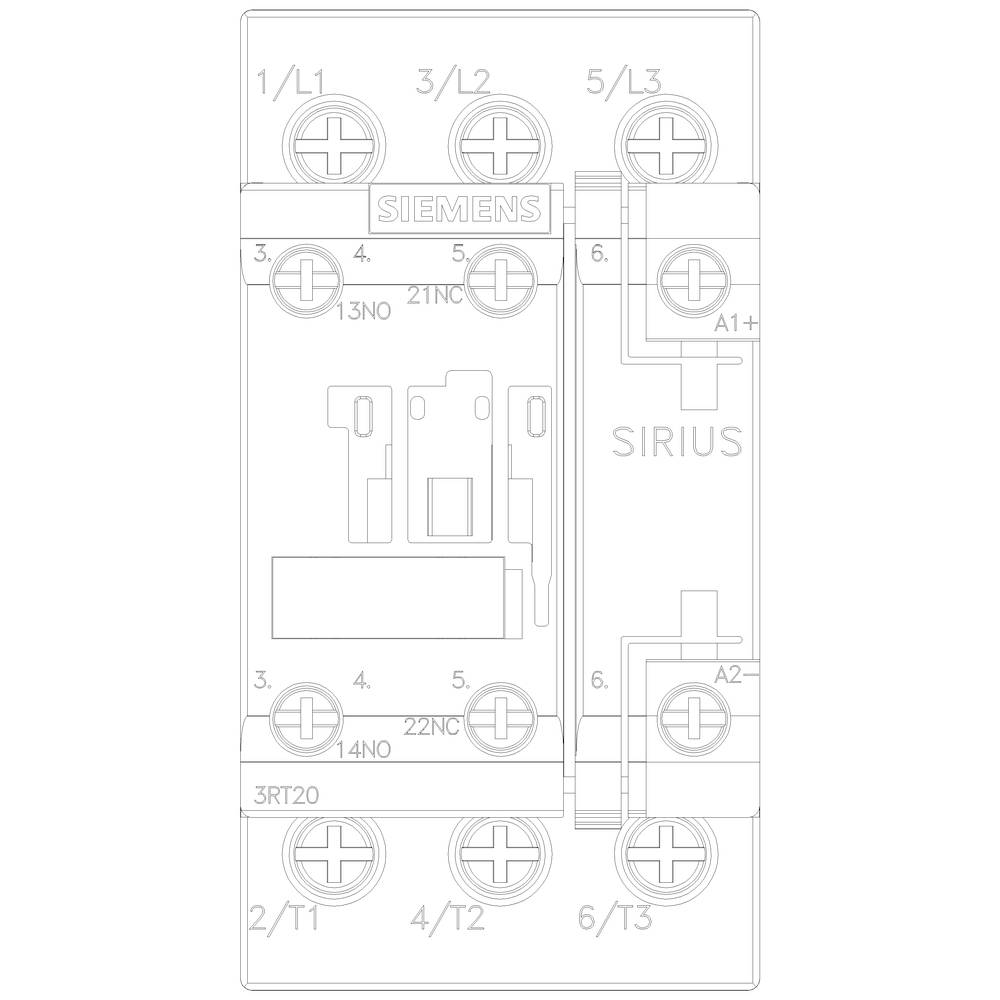

Schéma zapojenia Siemens stýkača so svorkovnicami a číslovaním. Označené ako 'SIRIUS' s modelovým číslom '3RT20'.

1/6

Ilustračný obrázok

Kategória výrobku

väzobné stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Typ

3RT2026-1KB40

Datasheety: (PDF)

Doručenie: Po 21. 9.

Počet

Celkom (126,01 € / kus)

126,01 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Spojovací stýkač, AC-3, 25 A / 11 kW / 400V, 3-pólový, DC 24V, 1Z + 1Z, skrutkové pripojenie

Technické parametre

Typ napätia: DC
Prierez vodiča, jeden alebo viacžilový: 10 mm²
Prierez vodiča, lanko: 10 mm²

Kategória výrobku: väzobné stýkač

Typ: 3RT2026-1KB40

Konštrukčná veľkosť: S0

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 85 mm

Hĺbka: 107 mm

Rozmer.: (š x v x h) 45 x 85 x 107 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 11 kW

: 3

: 1

: 1

: 25 A

: 40 A

: 24-24 V

: Screw connection

: DC

: 15.5 A

: 11.032

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1745735 Siemens 3RT2026-1KB40 väzobné stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745735 Siemens 3RT2026-1KB40 väzobné stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 25 A, 11 kW / 400 V 1 NO + 1 NC, DC 24 V s integrovaným varistorom 3-pólový, veľkosť S0, skrutkové pripojenie vhodné pre PLC výstupy nie je možné rozšíriť o pomocné spínače Spojovací stýkač SIRIUS 3RT2 pre spínacie motory a pomocné a riadiace obvody, špeciálne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
