Siemens 3RT2035-1AC10 stýkač 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

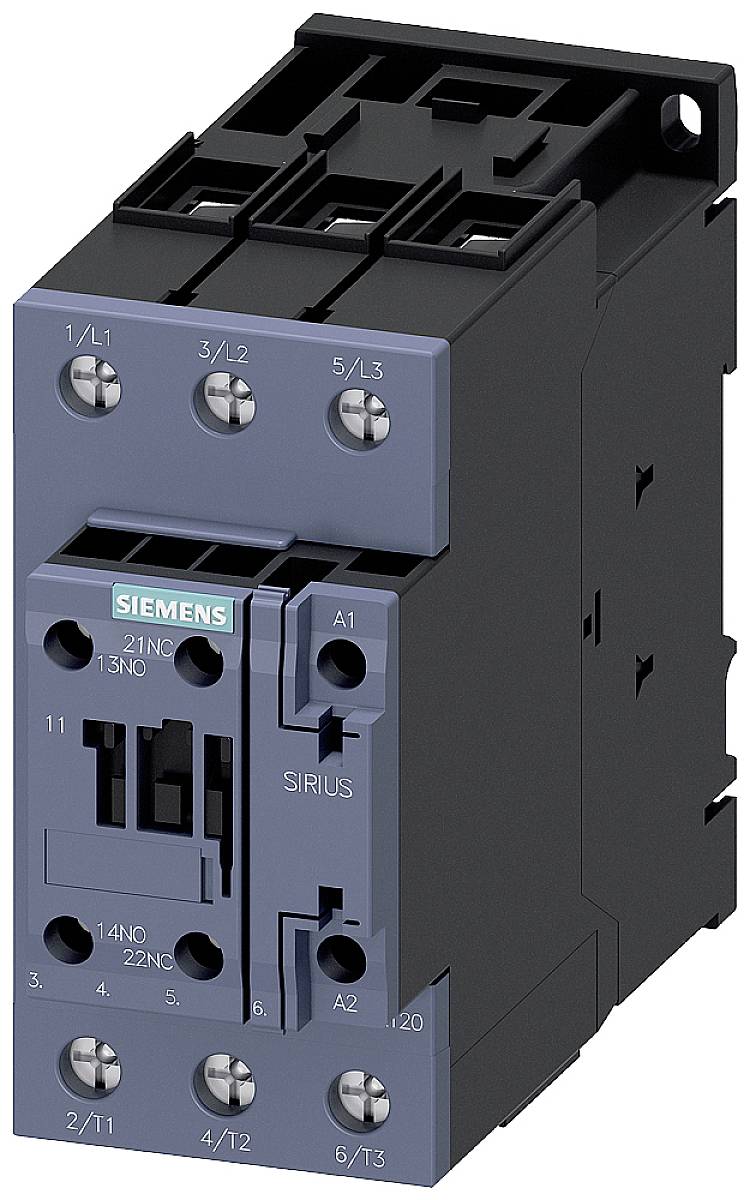

Elektrický stýkač od Siemensu, model Sirius. Čierne puzdro s modrými prvkami, vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Elektrická rozvodná skrinka s rôznymi káblami a prepínačmi je otvorená, pričom v pozadí je cez dažďom zmáčané okno vidieť stroj.

Diagram strieľača s rôznymi prípojkami a komponentmi. Každá súčasť je očíslovaná a identifikovaná za účelom vysvetlenia montáže a funkcie.

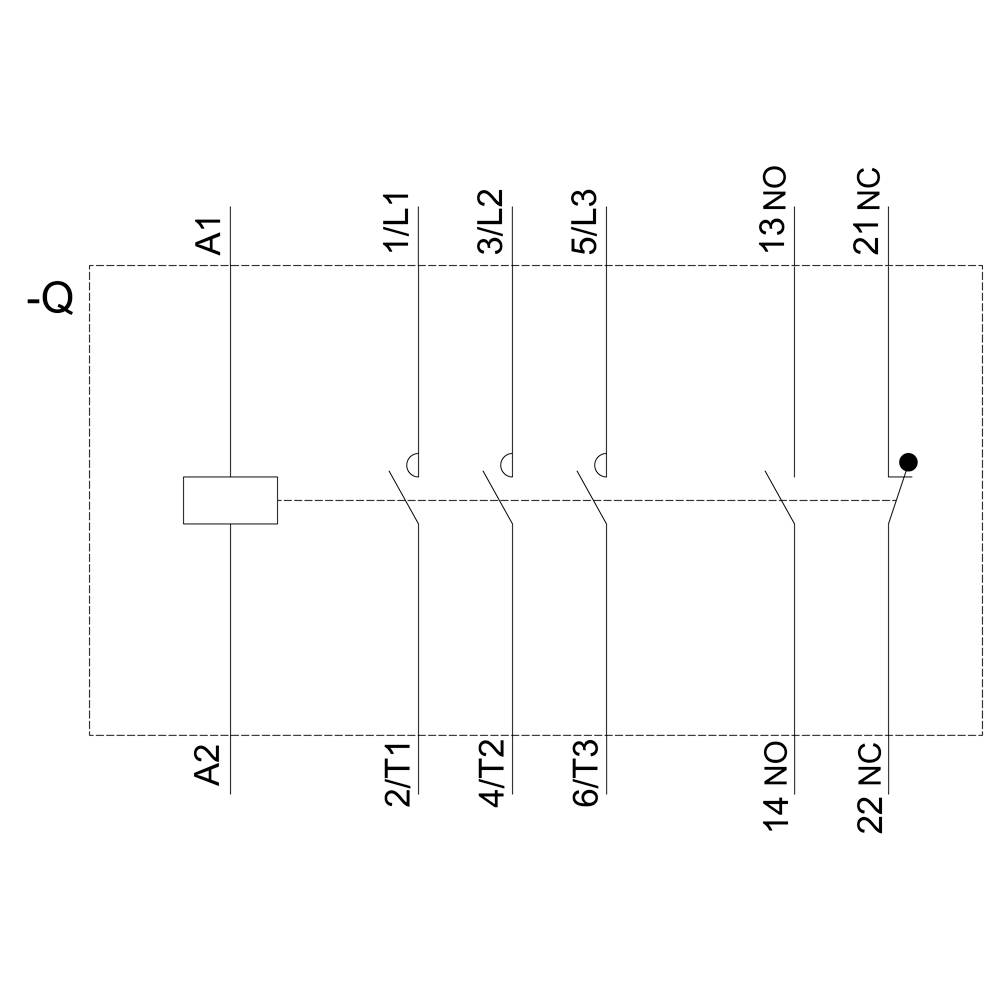

Schéma elektrického obvodu so spínačmi a prepojeniami, označené A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 21 NC, 14 NO, 22 NC.

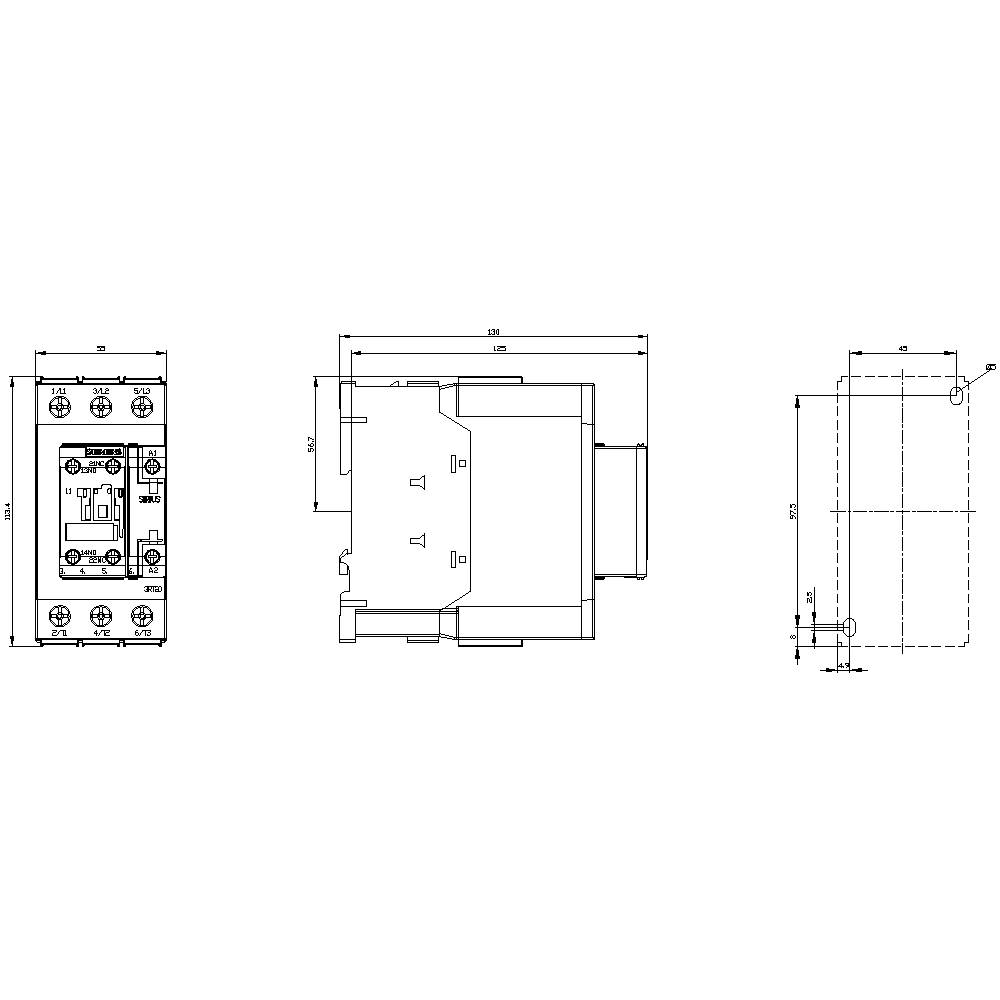

Technický výkres súčiastky s pohľadom spredu, z boku a zhora. Obsahuje rozmerové údaje a čiary pre presnú konštrukciu.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Typ

3RT2035-1AC10

Datasheety: (PDF)

Doručenie: Po 26. 10.

Počet

Celkom (126,01 € / kus)

145,83 €

-14 %

126,01 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2035-1AC10

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Riadiace napätie (min.): 24 V/AC

Riadiace napätie (max.): 24 V/AC

Rozsah riadiaceho napätia: 24 - 24 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 41 A

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 130 mm

Rozmer.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 18.5 kW

: 3

: 1

: 1

: 41 A

: 60 A

: Screw connection

: AC

: 35 A

: 22.0649625

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1704998 Siemens 3RT2035-1AC10 stýkač 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704998 Siemens 3RT2035-1AC10 stýkač 3 spínacie 690 V/AC Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 40 A, 18,5 kW / 400 V 1 NO + 1 NC, AC 24 V 60 Hz, 3-pólový, veľkosť S2, skrutková svorka silový stykač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
