Siemens 3RT2036-3KB40 stýkač 3 spínacie 690 V/AC 1 ks

'Obrázok tmavosivého stykača Siemens s rôznymi pripojovaciami svorkami a popiskami.'

Ilustračný obrázok

Elektrická rozvodná skriňa vedľa okna pokrytého dažďovými kvapkami. V pozadí je rozmazane viditeľný stroj.

Návod na 'Schütz, veľkosť S2'. Podrobný popis komponentov s montážnymi informáciami. Znázornenie elektrických pripojení a príslušenstva.

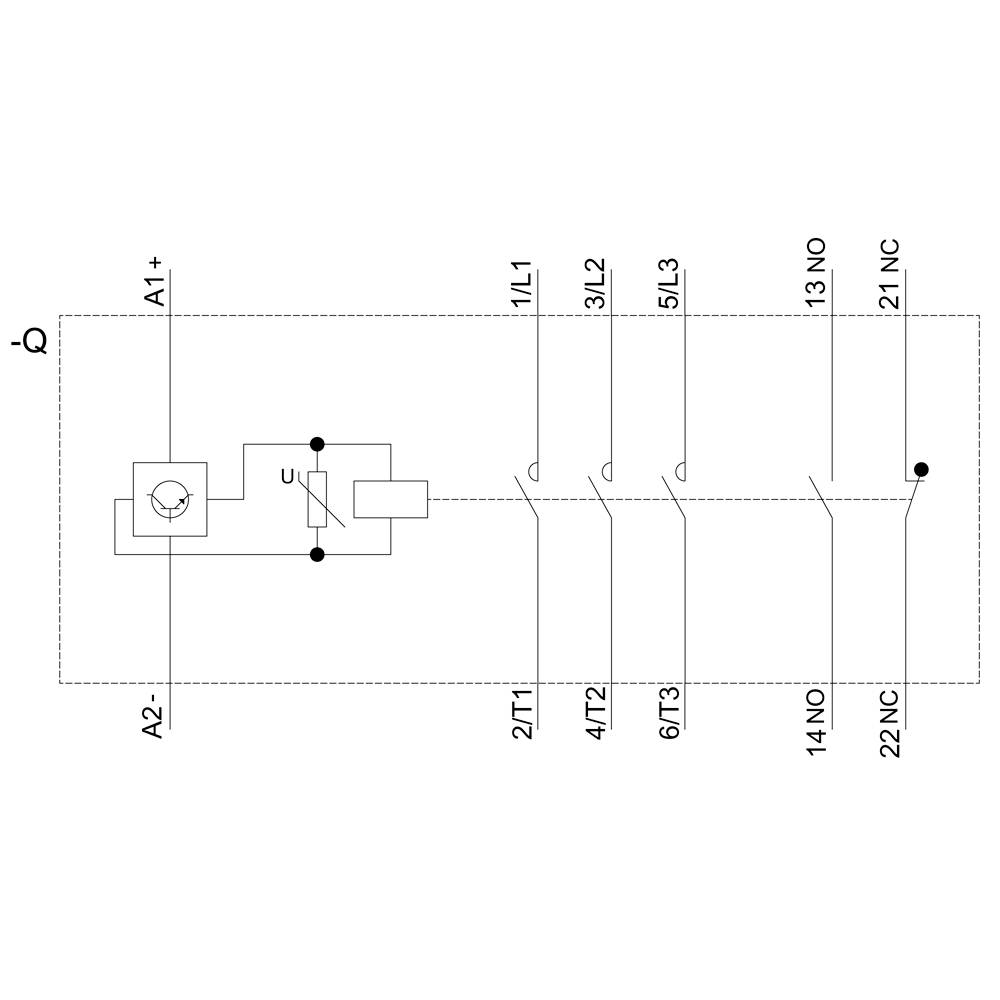

Jednoduchá elektrická schéma zapojenia s pripájacími svorkami a spínacími kontaktmi. Hlavné komponenty vrátane 'A1+', 'A2-', 'U', '1L1', '3L2', '5L3', '13 NO', '21 NC'.

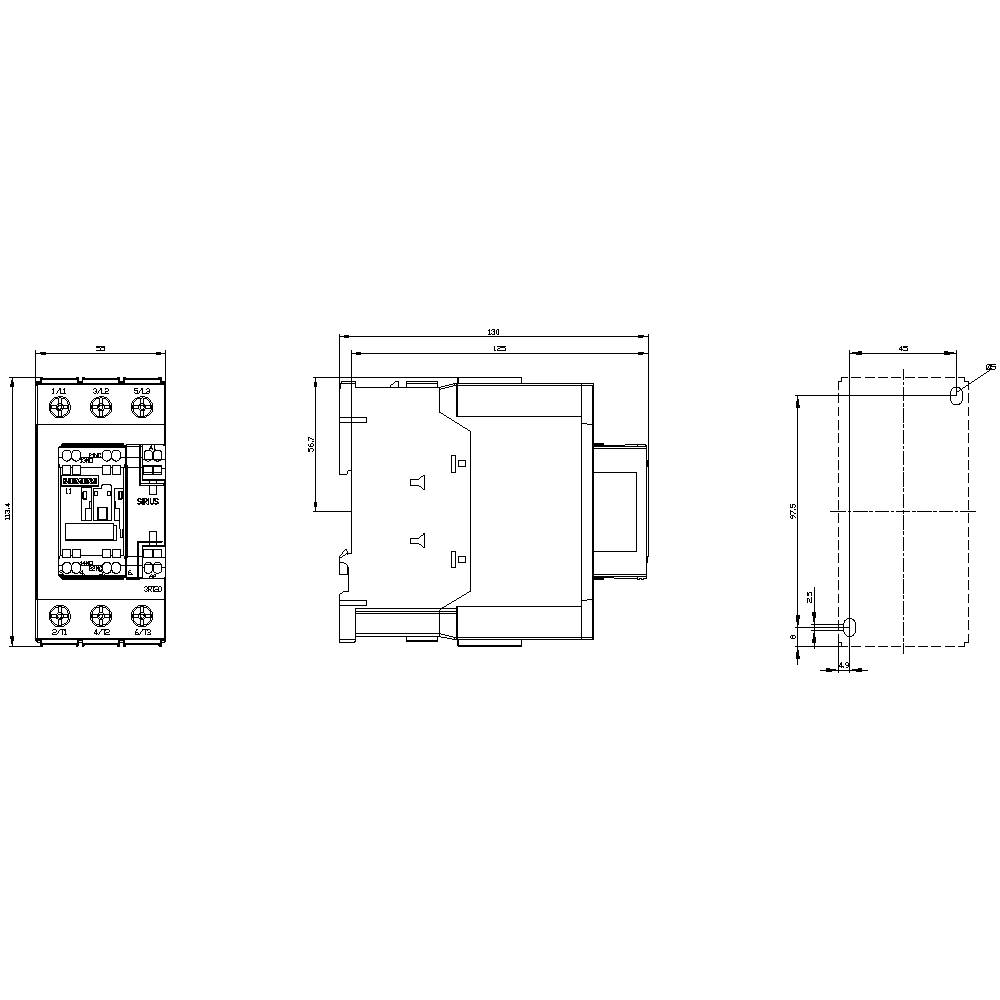

Technický výkres elektrického zariadenia s pohľadom spredu, z boku a zhora. Rozmery sú udávané v milimetroch.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Typ

3RT2036-3KB40

Datasheety: (PDF)

Doručenie: Po 28. 9.

Počet

Celkom (361,79 € / kus)

361,79 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2036-3KB40

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 130 mm

Rozmer.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 24-24 V

: Screw connection

: DC

: 41 A

: 29.42

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1745549 Siemens 3RT2036-3KB40 stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745549 Siemens 3RT2036-3KB40 stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 50 A, 22 kW / 400 V 1 NO + 1 NC, DC 24 V s varistorovým pružinovým pripojením vhodný pre 2 A výstupy PLC Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocných a riadiacich obvodov, špeciálne navrhnutý pre priame pripojenie k elektronickému ovládaniu.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
