Siemens 3RT2036-3NB30 stýkač 3 spínacie 690 V/AC 1 ks

Elektrický stykač od spoločnosti Siemens, model SIRIUS, s prípojkami a označeniami na prednej strane určený na spínanie elektrických obvodov.

Ilustračný obrázok

Elektrická rozvodná skriňa s elektronickými komponentmi vľavo a mokré okno zobrazujúce výrobnú linku v pozadí vpravo.

Znázornenie ochranného systému s očíslovanými komponentmi, ako sú hlavné kontakty, pomocné kontakty a blokovania. Popis s vysvetlením funkčnosti.

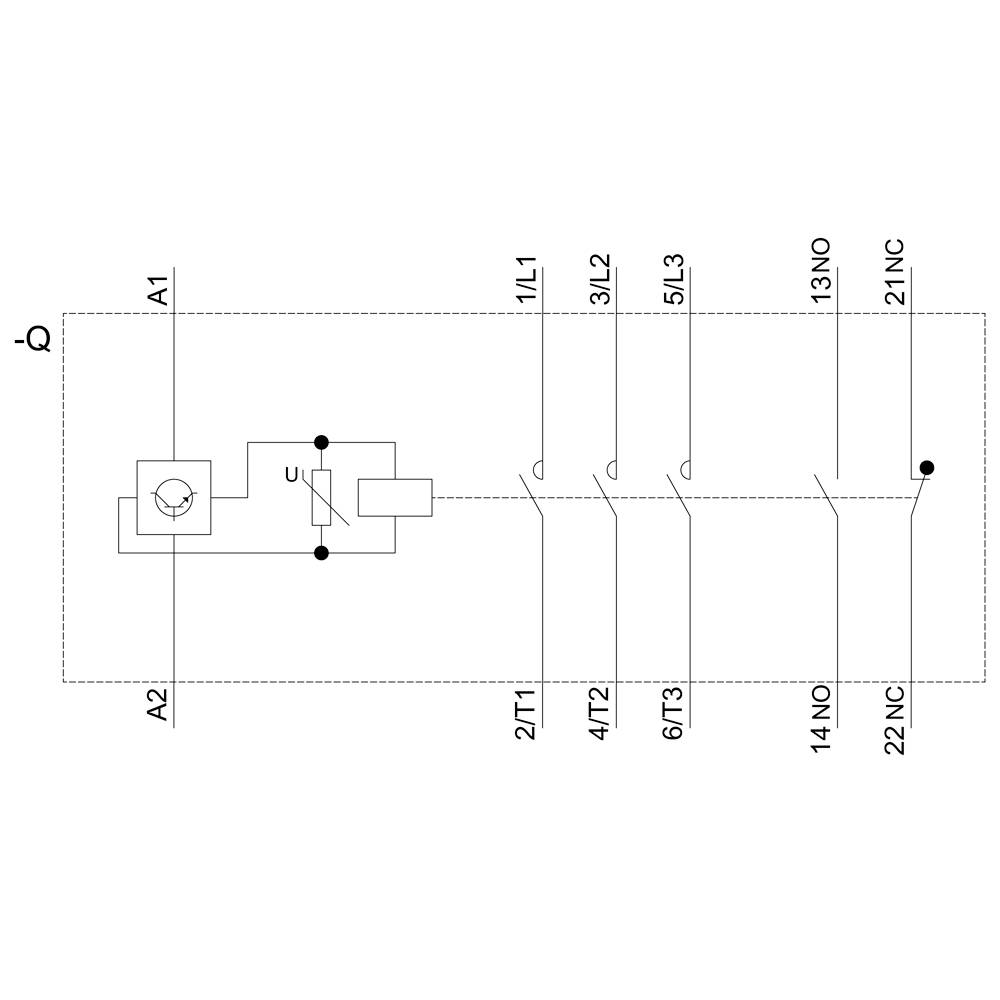

'Schéma zapojenia s relé a spínačom: znázorňuje zapojenie svoriek A1, A2, 1/L1, 3/L2, 5/L3, 2/TT, 4/T2, 6/T3, 13/NO, 14/NO, 21/NC, 22/NC.'

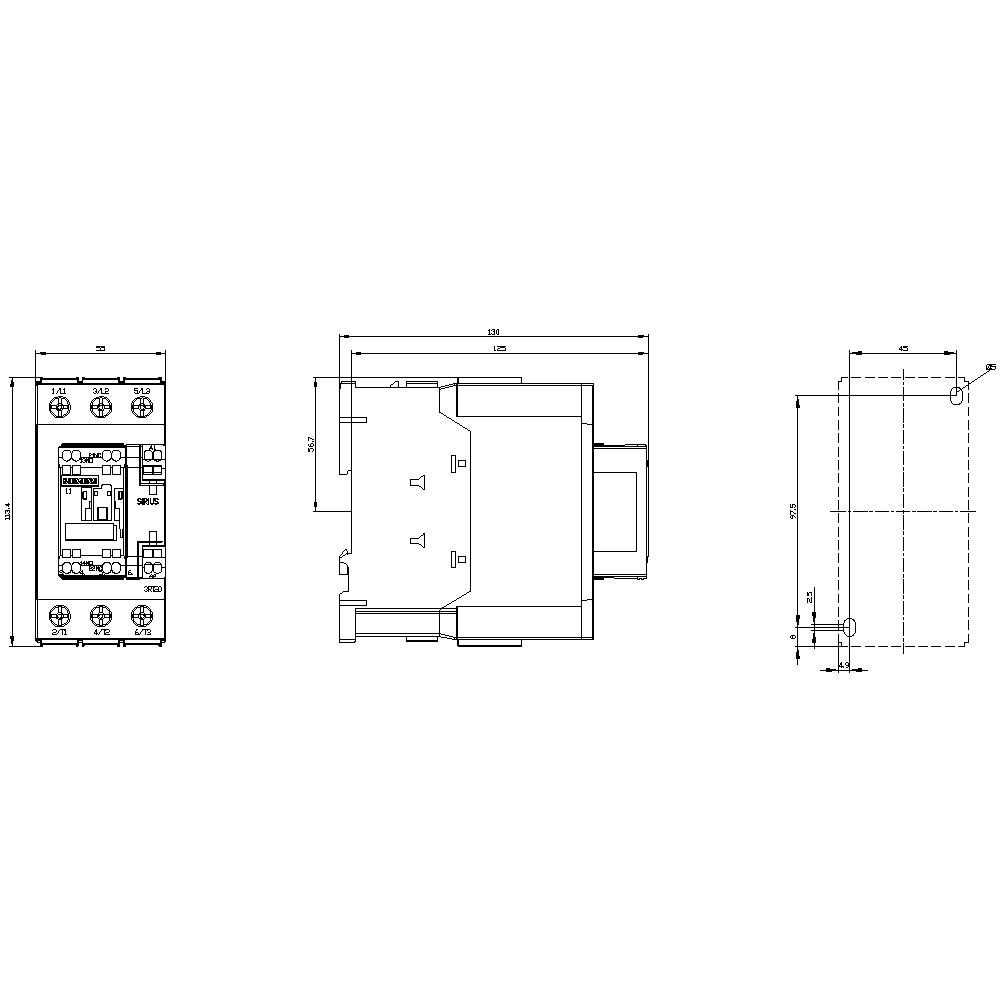

Technický výkres elektrického komponentu s rozmermi. Zobrazuje predný, bočný a pohľad zhora s podrobnými rozmermi.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Typ

3RT2036-3NB30

Datasheety: (PDF)

Doručenie: Po 28. 9.

Počet

Celkom (381,30 € / kus)

381,30 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

Stykač, AC-3,50A / 22kW / 400V, 3-pólový, AC / DC20-33V, 1Z + 1R, skrutkové pripojenie / pružinová svorka ...

Dodatočné informácie:

Technické parametre

Typ napätia: AC / DC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2036-3NB30

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 130 mm

Rozmer.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

: 41 A

: 29.42

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1745551 Siemens 3RT2036-3NB30 stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745551 Siemens 3RT2036-3NB30 stýkač 3 spínacie 690 V/AC 1 ks

Popis

Výkonový stýkač, AC-3 50 A, 22 kW / 400 V 1 NO + 1 NC, AC / DC 20-33 V 3-pólový, veľkosť S2, pružinové pripojenie, silový stykač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
