Siemens 3RT2037-1KB44 väzobné stýkač 3 spínacie 690 V/AC 1 ks

Čierno-šedý priemyselný stykač s viacerými pripojovaciami svorkami a logom 'Siemens' na prednej strane.

Ilustračný obrázok

Rozvádzač s elektronickými komponentmi je otvorený. Cez mokré okno je v pozadí rozmazane viditeľný stroj.

Stýkač veľkosti S2 s príslušenstvom: zobrazuje hlavné prúdové obvody, pomocné kontakty a možnosti pripojenia. Obsahuje funkčné moduly a blokovania pre stýkače a spínacie stýkače.

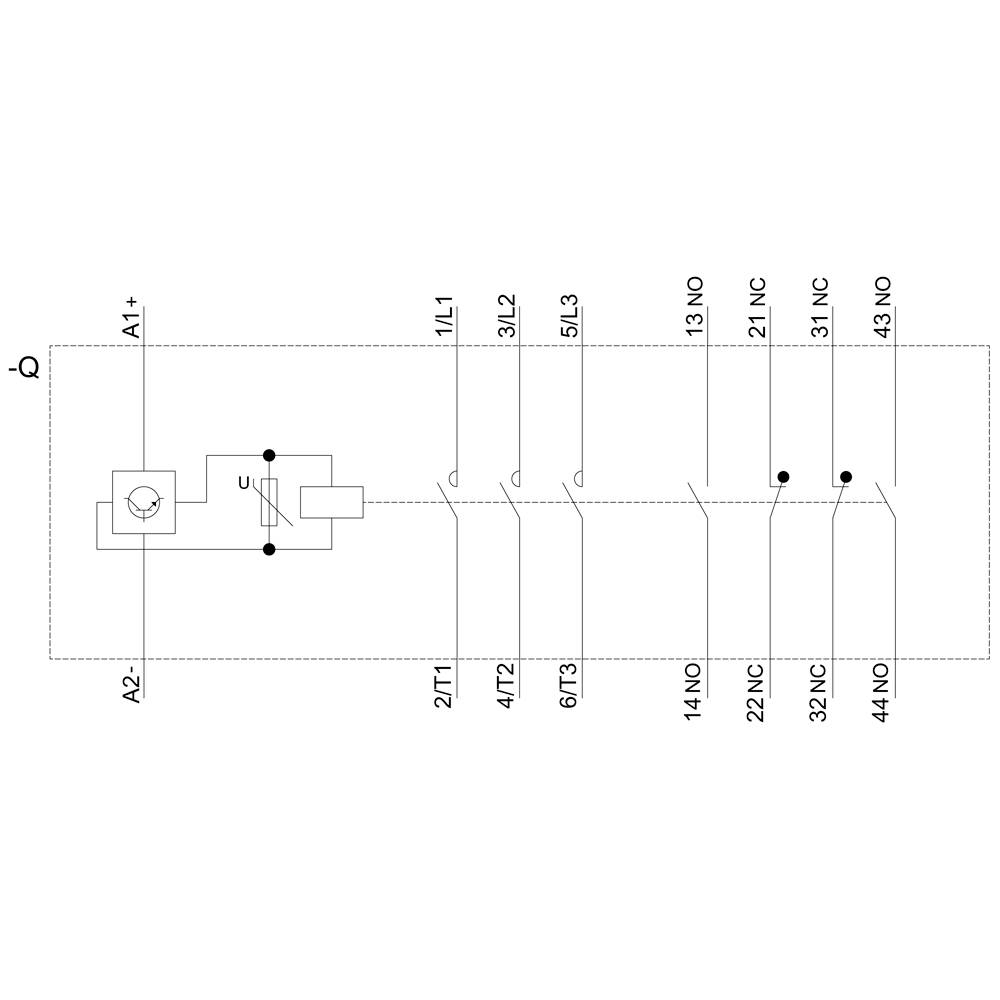

'Ochranné zapojenie: Kontaktory schématickej schémy 1L1 až 3L3 vedú na svorky 11, 13, 21, 22, 32, 43, 44. Žiarovka je zobrazená v ľavom hornom rohu.'

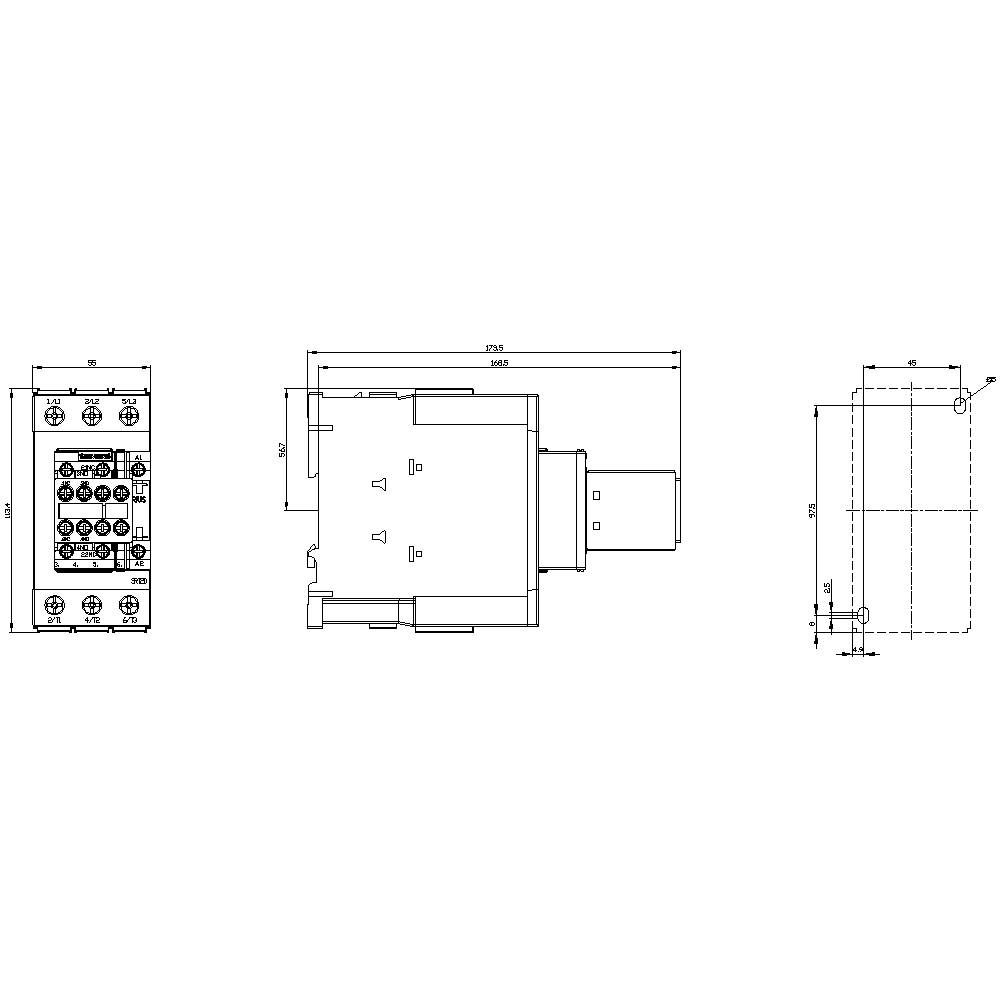

Konštrukčný výkres elektrickej komponenty s tromi pohľadmi: čelný, bočný a pohľad zhora. Obsahuje rozmery a detaily pripojenia.

1/5

Ilustračný obrázok

Kategória výrobku

väzobné stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Pripojenie

skrutkovací

Typ

3RT2037-1KB44

Datasheety: (PDF)

Doručenie: Po 28. 9.

Počet

Celkom (451,22 € / kus)

451,22 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Typ napätia: DC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: väzobné stýkač

Typ: 3RT2037-1KB44

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 174 mm

Rozmer.: (š x v x h) 55 x 114 x 174 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 30 kW

: 3

: 2

: 2

: 65 A

: 80 A

: Screw connection

: DC

: 55 A

: 36.7749375

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1745588 Siemens 3RT2037-1KB44 väzobné stýkač 3 spínacie 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745588 Siemens 3RT2037-1KB44 väzobné stýkač 3 spínacie 690 V/AC 1 ks

Popis

Spojovací stýkač, AC-3 65 A, 30 kW / 400 V 2 NO + 2 NC, DC 24 V s varistorom 3-pólový, veľkosť S2 skrutkové pripojenie vhodné pre 2 A výstupy PLC Spojovací stýkač SIRIUS 3RT2 na spínanie motorov a pomocné a ovládacie prvky obvody, špeciálne navrhnuté na priame pripojenie k elektronickým ovládacím prvkom.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
