Siemens 3RT2038-1NP34 stýkač 3 spínacie 37 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

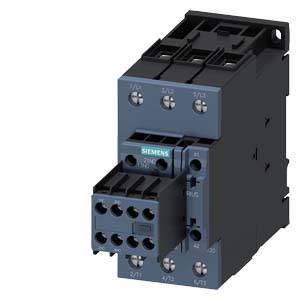

Čierny a modrý elektrický stýkač, zariadenie na spínanie elektrických obvodov, s pripojovacími svorkami a označením 'Siemens'.

Ilustračný obrázok

Otvorená rozvodná skriňa s káblami a elektronikou vľavo, cez dažďom zmáčané okno je nejasne vidieť priemyselnú mašinu vpravo.

Montážny návod pre rozvádzač: Rôzne moduly a pripájacie body sú očíslované a popísané vrátane príslušenstva a funkcií.

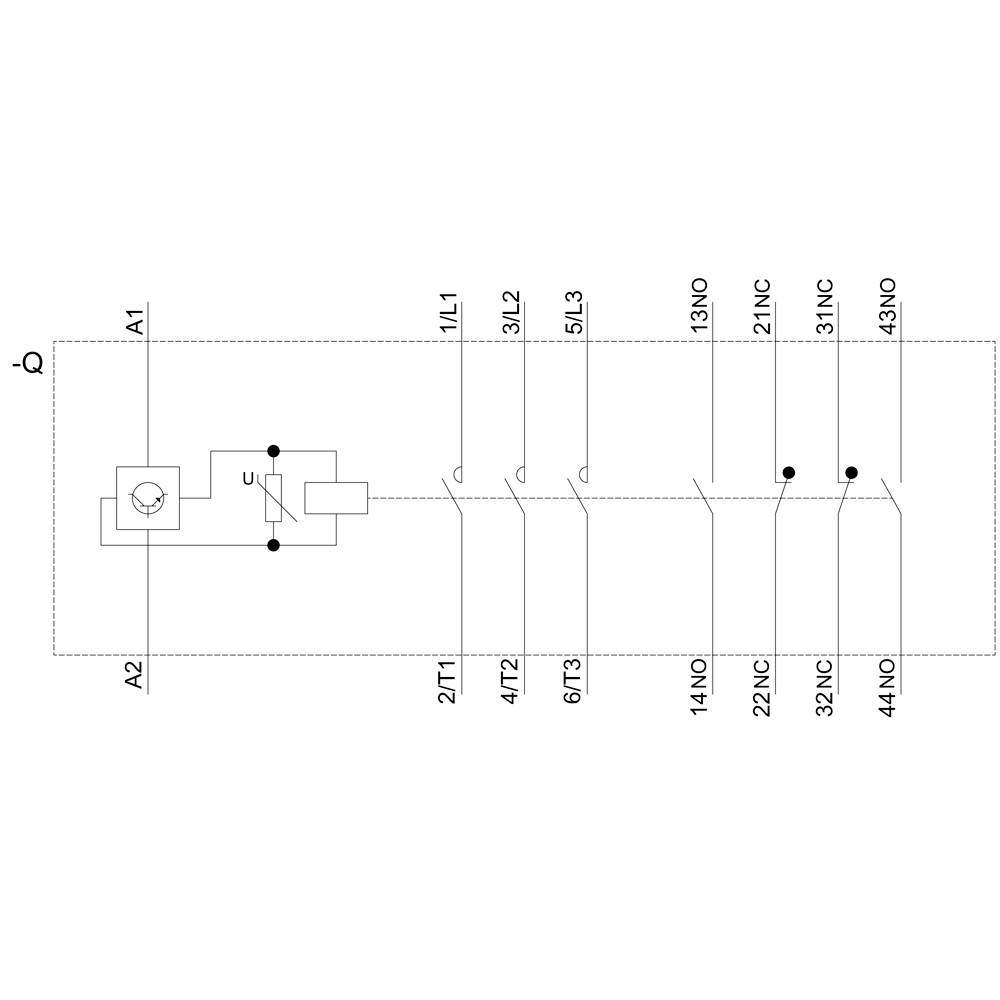

Elektrický schematický výkres s cievkou U1, lampou a niekoľkými kontaktmi. Cievka U1 je pripojená k A1 a A2.

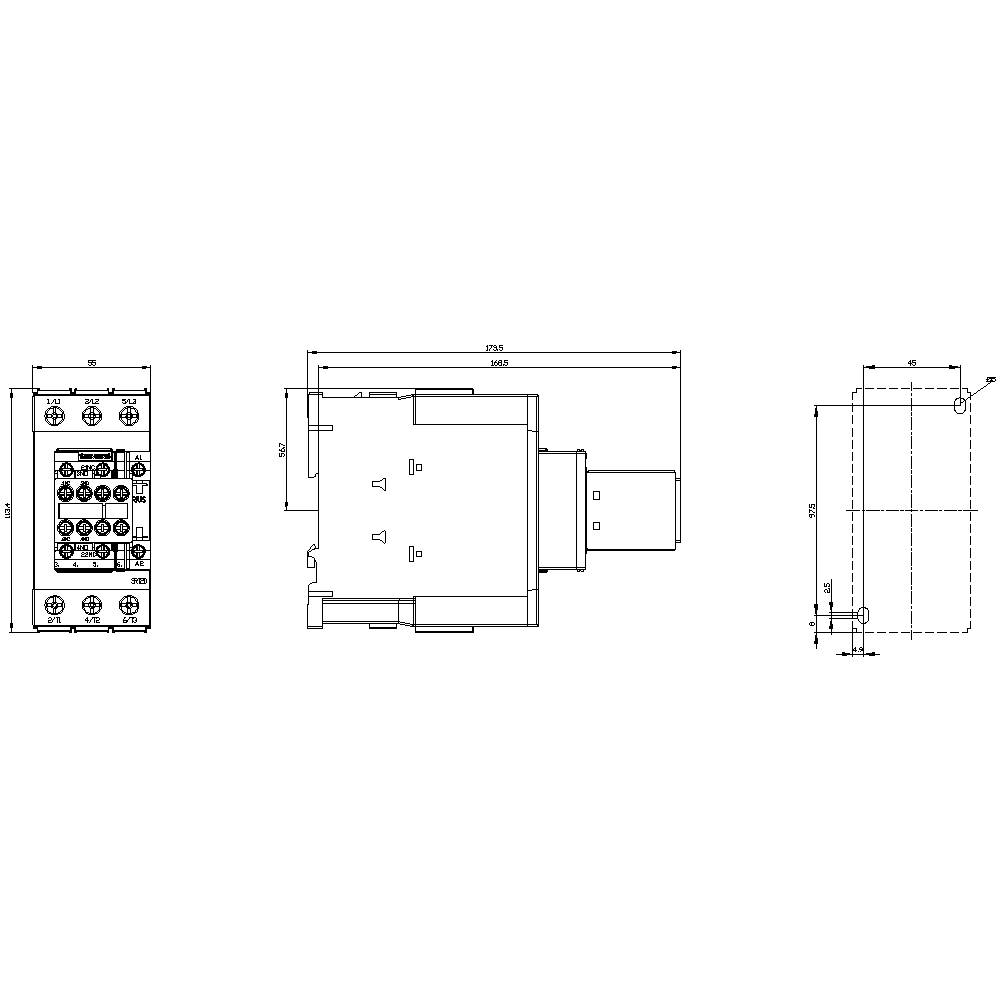

Technický výkres elektrického konektora s rozmermi a prípojkami. Zobrazuje predný, bočný a pohľad zhora.

1/5

Ilustračný obrázok

Kategória výrobku

stýkač

Počet pólov

3-pólové

Menovité napätie

690 V/AC

Výkon

37 kW

Pripojenie

skrutkovací

Datasheety: (PDF)

Doručenie: Po 26. 10.

Počet

Celkom (565,04 € / kus)

565,04 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ napätia: AC / DC
Prierez vodiča jedno alebo viacžilový: 50 mm²
Prierez vodiča, jemne splietaný: 35 mm²

Kategória výrobku: stýkač

Typ: 3RT2038-1NP34

Konštrukčná veľkosť: S2

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Menovité napätie: 690 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 80 A

: 37 kW

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Vlastnosti: s varistorom

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Pripojenie: skrutkovací

Mechanická životnosť: 10 000 000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 55 mm

V: 114 mm

Hĺbka: 174 mm

Rozmer.: (š x v x h) 55 x 114 x 174 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: ÁNO

: 37 kW

: 3

: 2

: 2

: 80 A

: 90 A

: Screw connection

: AC/DC

: 55 A

: 36.7749375

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746456 Siemens 3RT2038-1NP34 stýkač 3 spínacie 37 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746456 Siemens 3RT2038-1NP34 stýkač 3 spínacie 37 kW 690 V/AC s varistorom Vhodné pre značku (relé): Siemens 1 ks

Popis

Výkonový stýkač, AC-3 80 A, 37 kW / 400 V 2 NO + 2 NC, AC / DC 175-280 V s varistorom 3-pólový, skrutková svorka veľkosti S2 SIRIUS 3RT2 silový stykač na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
