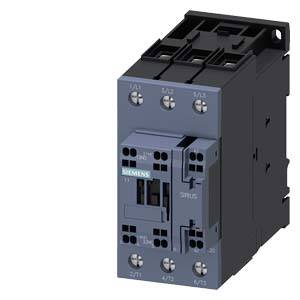

Siemens 3RT2038-3AL20-1AA0 stýkač 3 spínacie 37 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
stýkač
Počet pólov
3-pólové
Menovité napätie
690 V/AC
Výkon
37 kW
Pripojenie
skrutkovací
Datasheety: (PDF)
Počet
Celkom (256,10 € / kus)
256,10 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Technické parametre
- Typ napätia: AC
- Prierez vodiča jedno alebo viacžilový: 50 mm²
- Prierez vodiča, jemne splietaný: 35 mm²
- Kategória výrobku
stýkač
- Typ
3RT2038-3AL20-1AA0
- Konštrukčná veľkosť
S2
- Počet pólov
3-pólové
- Typ kontaktu
3 spínacie
- Menovité napätie
690 V/AC
- Riadiace napätie (max.)
230 V/AC
- Rozsah riadiaceho napätia
230 V/AC (max)
- Spínacie napätie (max.)
690 V/AC
- Konštantný prúd (max.)
80 A
37 kW
- Vhodné pre značku
Siemens
- Vhodné pre sériu
Siemens Sirius
- Vlastnosti
s pomocným kontaktom
- Druh montáže
zaklapávacie uchytenie
upevnenie pomocou skrutiek
- Pripojenie
skrutkovací
- Mechanická životnosť
10 000 000
IP20
- Min. teplota
-25 °C
- Max. teplota
+60 °C

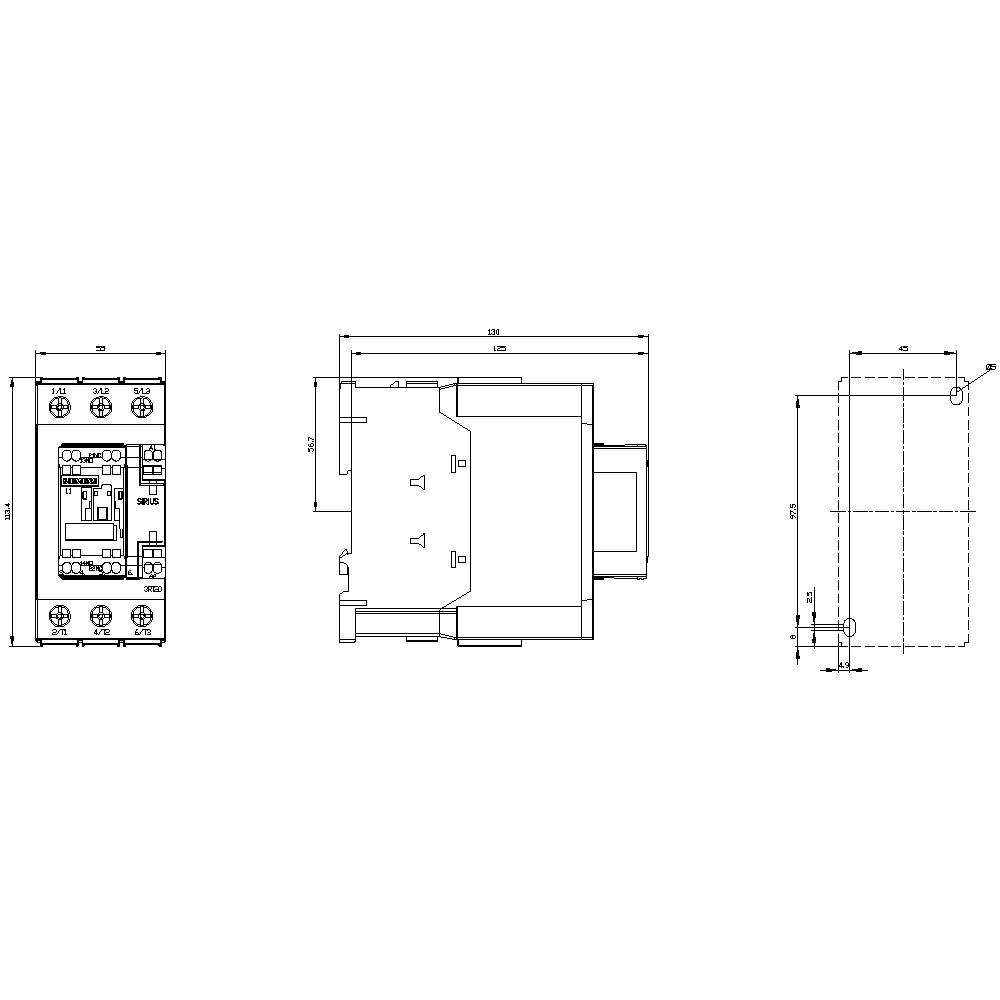

- Šírka
55 mm
- V
114 mm
- Hĺbka
130 mm
- Rozmer.
(š x v x h) 55 x 114 x 130 mm
- Obsah
1 ks
- Spĺňa RoHS
áno
ÁNO
37 kW
3
1
1
80 A
90 A
Screw connection
AC
55 A
36.7749375
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 1746465 Siemens 3RT2038-3AL20-1AA0 stýkač 3 spínacie 37 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 1746465 Siemens 3RT2038-3AL20-1AA0 stýkač 3 spínacie 37 kW 690 V/AC s pomocným kontaktom Vhodné pre značku (relé): Siemens 1 ks
Popis

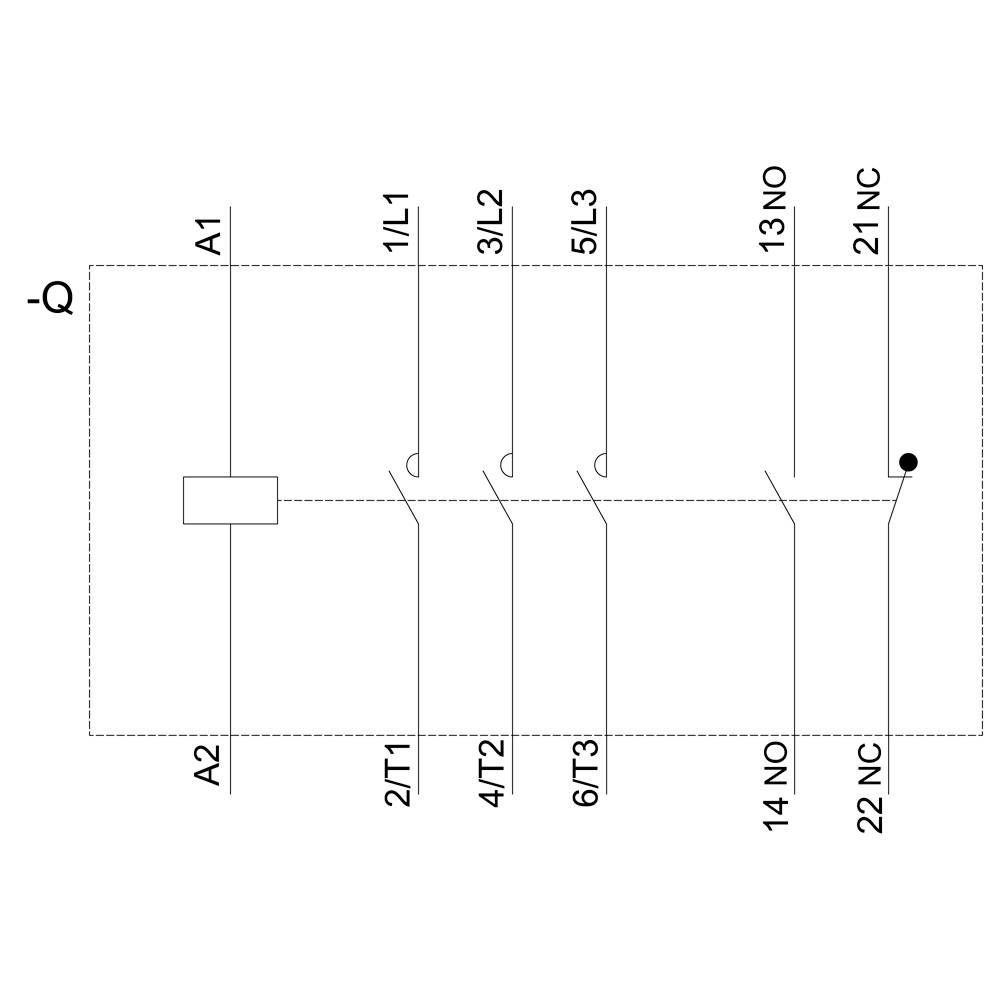

Výkonový stýkač, AC-3 80 A, 37 kW / 400 V 1 NO + 1 NC, 230 V AC 50/60 Hz, 3-pólová veľkosť S2, pružinové pripojenie, zvislá inštalačná poloha Výkonový stýkač SIRIUS 3RT2 na spínanie motorov.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Stykače 3RT2 sú súčasťou modulárneho systému SIRIUS s dokonale zosúladenými výrobkami. Zaujmú vysokým výkonom v kombinácii s kompaktným dizajnom a vysokou spoľahlivosťou kontaktov. Môžu byť kombinované mnohými spôsobmi s inými komponentmi v podávači bremena. Mnoho kombinácií zariadení je testovaných vo výrobnom závode. Stykače ponúkajú optimálne pripojenie k regulátoru pre každú aplikáciu (paralelne, cez ASi alebo IO-Link). Integrované pomocné prepínače znižujú zložitosť vašej štruktúry. Pripojenia na prednej strane umožňujú jednoduché zapojenie. Stykače 3RT2 sú odolné voči klimatickým vplyvom, schválené na celom svete (napr. IEC a UL / CSA) a IE3 / IE4ready.
Sú k dispozícii v rôznych veľkostiach a v širokom rozsahu AC a DC ovládania. Okrem technológie skrutkového spojenia sú zariadenia k dispozícii aj s pružinovými spojmi pre rýchle, bezúdržbové a vibračné spojenie.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Dostupné pripojovacie bloky, funkčné moduly a napájací systém SIRIUS 3RV29 výrazne znižujú náklady na zapojenie.
Výkonové stýkače 3RT2 nahrádzajú osvedčenú sériu 3RT1 (až do 55 kW).
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
Tento text bol preložený strojovo.
Rady
- Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
