Siemens 3RT2916-2BK01 oneskorovač vypnutie Vhodné pre značku (relé): Siemens 1 ks

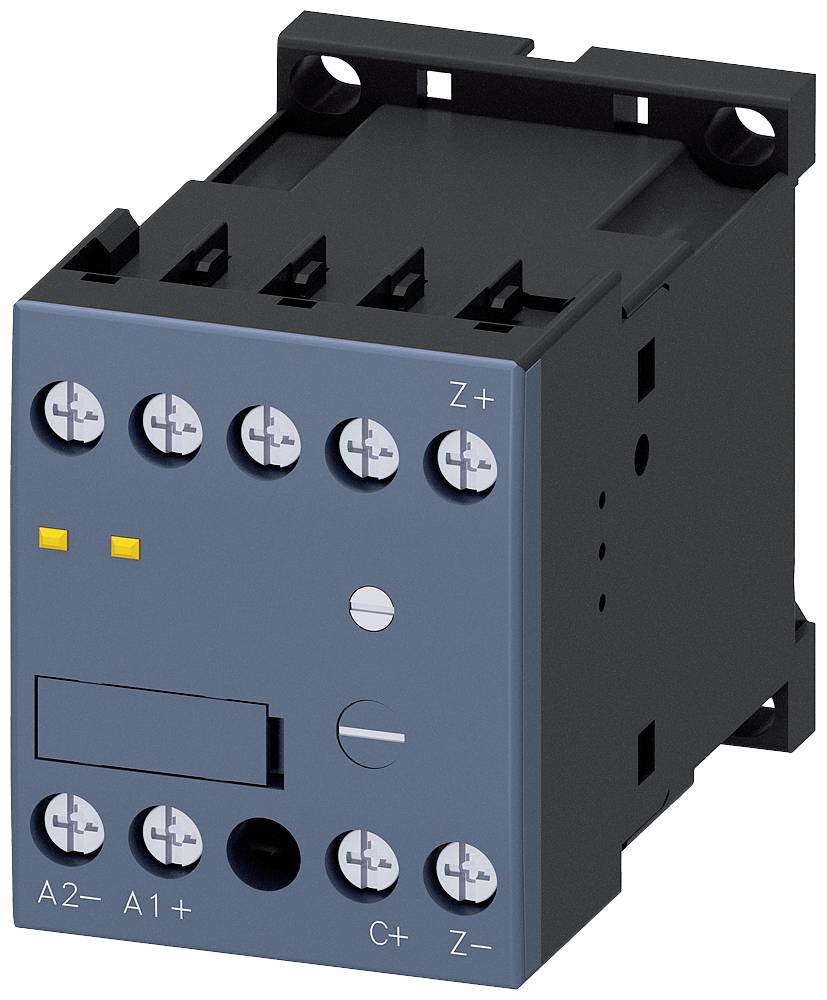

Sivé elektrické relé s viacerými prípojkami, označenými A1, A2, Z+, Z-, C+. Zobrazuje prípojky pre riadenie prúdu.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s viditeľnými káblami a spínačmi vľavo, vedľa nej okno s kvapkami vody, v pozadí rozmazané stroje.

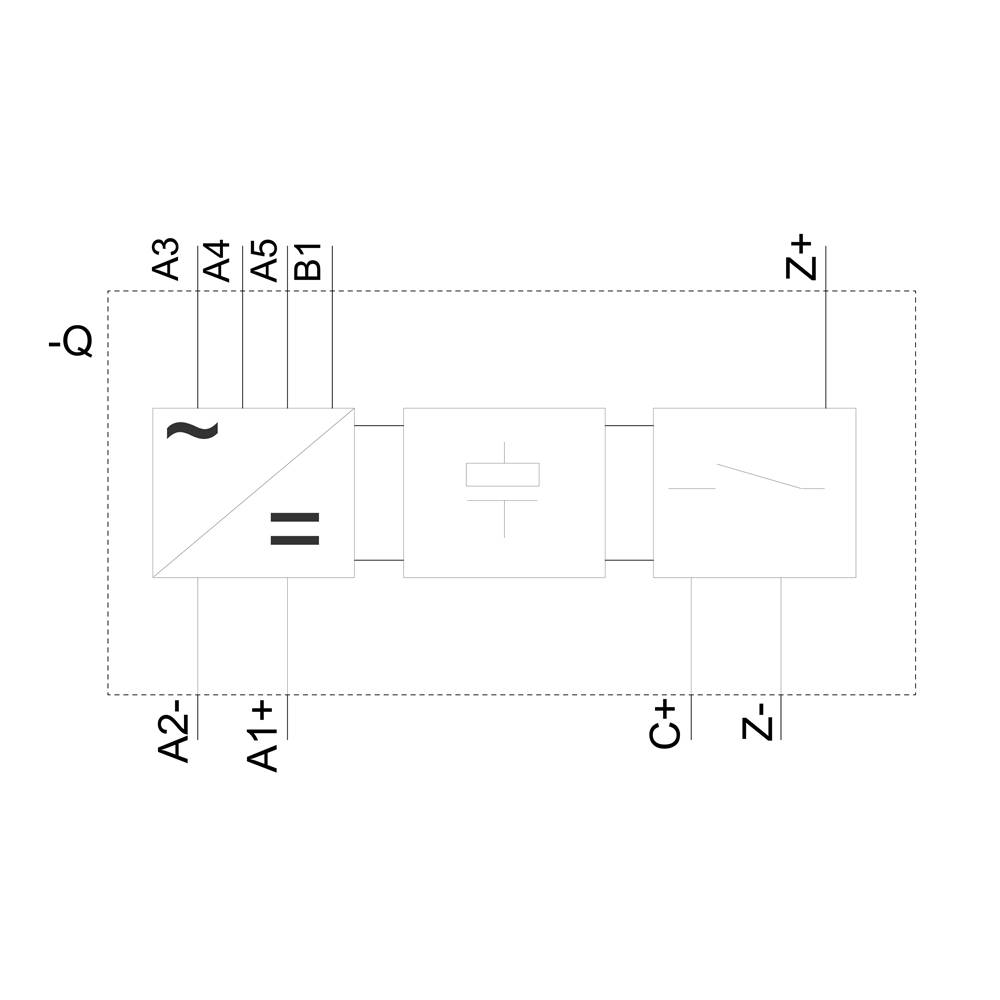

Obrázok zobrazuje schematický symbol so štítkami: 'A3', 'A4', 'A5', 'A2-', 'A1+', 'C+', 'Z+', 'Z-', 'Ẋ', 'B1'.

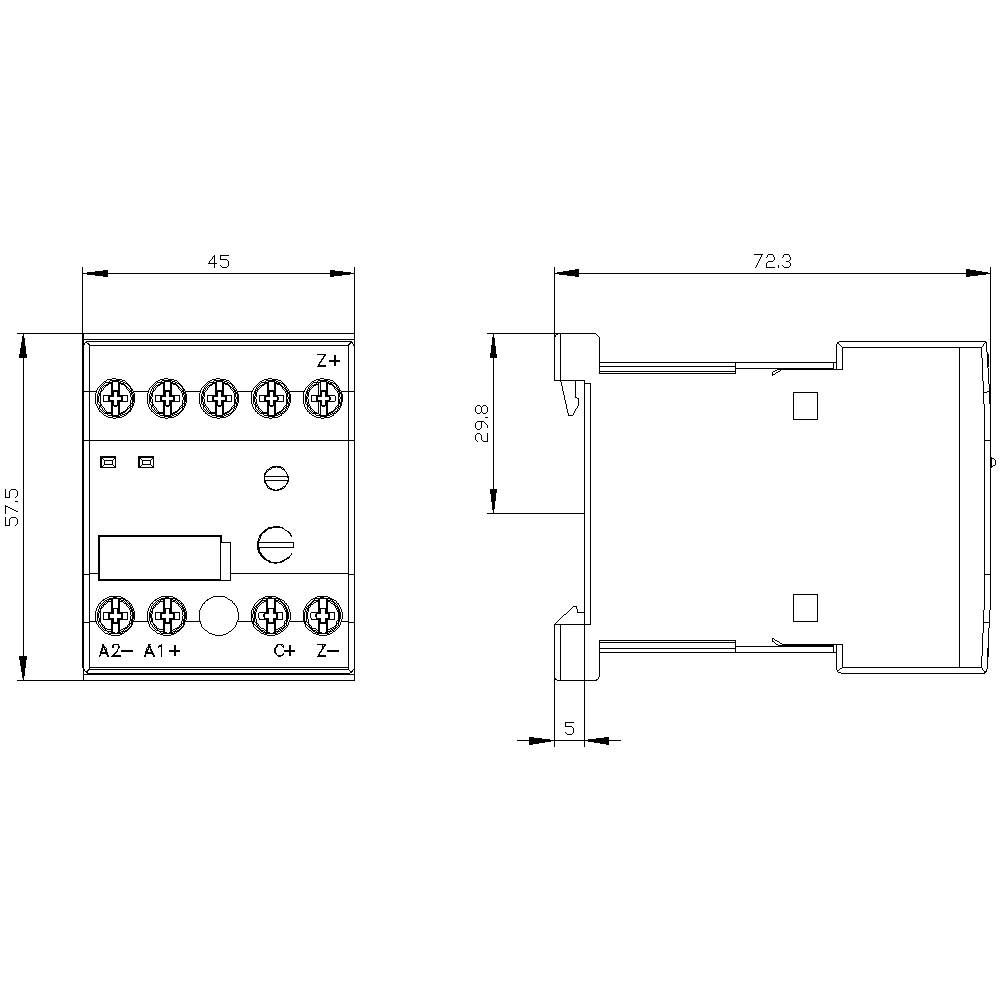

Technický výkres elektrického pripájacieho modulu s pohľadom spredu a zboku. Rozmery: 45 mm šírka, 57,5 mm výška, 72,3 mm hĺbka.

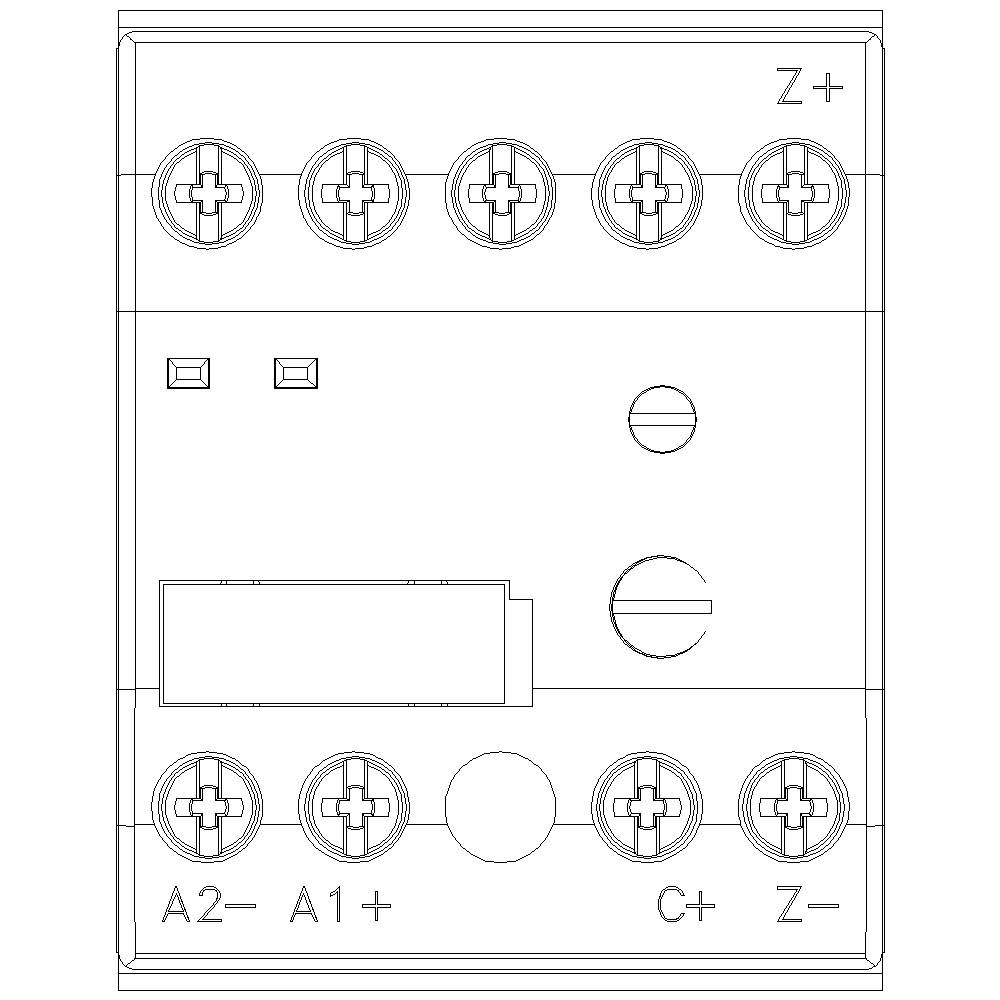

Schematický diagram znázorňuje elektronický obvod s viacerými svorkami, označenými ako 'Z+', 'A2-', 'A1+', 'C+', 'Z-'.

1/5

Ilustračný obrázok

Kategória výrobku

oneskorovač vypnutie

Pripojenie

skrutkovací

Typ

3RT2916-2BK01

Konštrukčná veľkosť

S00

Riadiace napätie (min.)

110 V/AC

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Celkom (113,81 € / kus)

113,81 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Veľkosť stýkača: S00, S0
Hmotnosť: 123 g

Kategória výrobku: oneskorovač vypnutie

Typ: 3RT2916-2BK01

Konštrukčná veľkosť: S00

Riadiace napätie (min.): 110 V/AC

Riadiace napätie (max.): 127 V/AC

Rozsah riadiaceho napätia: 110 - 127 V/AC

Spínacie napätie (max.): 110 V DC/AC

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: montážna lišta

Pripojenie: skrutkovací

Min. teplota: -20 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 57.5 mm

Hĺbka: 72.3 mm

Rozmer.: (š x v x h) 45 x 57.5 x 72.3 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: NIE

: 110-127 V

: 110-127 V

: 110-127 V

: Direct attachment

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1732309 Siemens 3RT2916-2BK01 oneskorovač vypnutie Vhodné pre značku (relé): Siemens 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1732309 Siemens 3RT2916-2BK01 oneskorovač vypnutie Vhodné pre značku (relé): Siemens 1 ks

Popis

Oneskorenie vypnutia, UC 110 V, pre pomocné a motorové stýkače 3RT2 Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
