Siemens 3RV1011-1DA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 69

Elektrický spínač s nápisom 'Siemens Sirius', ktorý zobrazuje prepínač z 'I' (Zapnuté) do 'O' (Vypnuté), so zeleným tlačidlom pre 'Test'.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa odhaľuje elektrické komponenty a vedenia. Vpravo je cez dažďom zmáčané okno viditeľný veľký stroj.

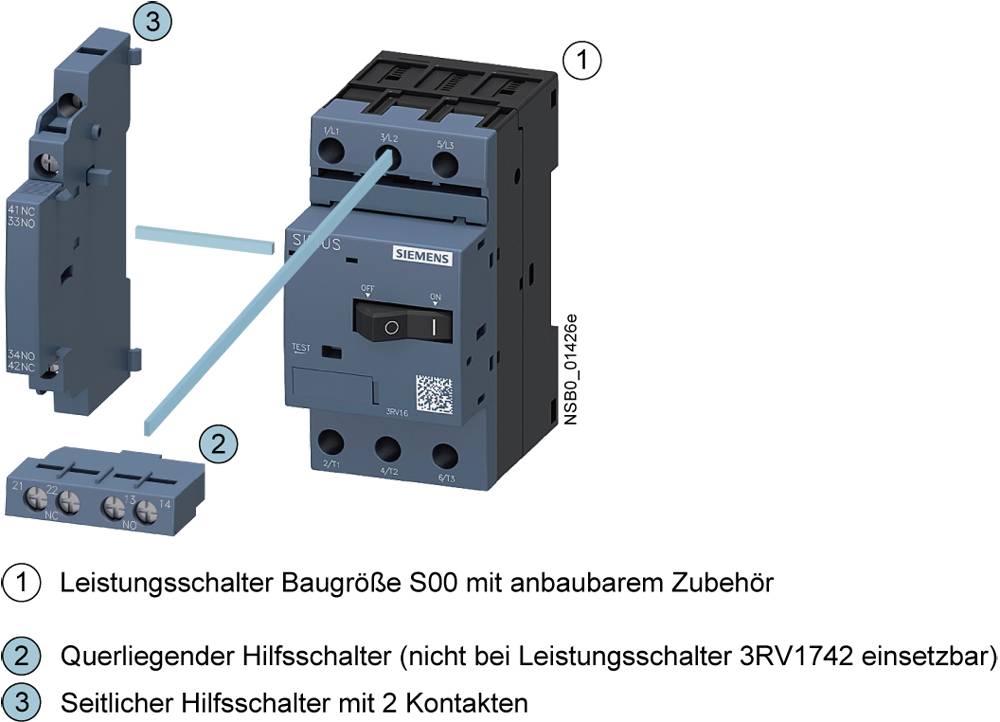

'Výkonový istič veľkosti S00 s príslušenstvom vhodným na montáž. Znázorňuje priečne umiestnené a bočné pomocné spínače s počtom kontaktov.'

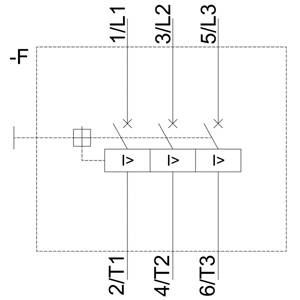

Elektrická schéma s poistkami 1/L1, 3/L2, 5/L3 a spínačmi 2/T1, 4/T2, 6/T3. Zapojenie prepojenia znázornené.

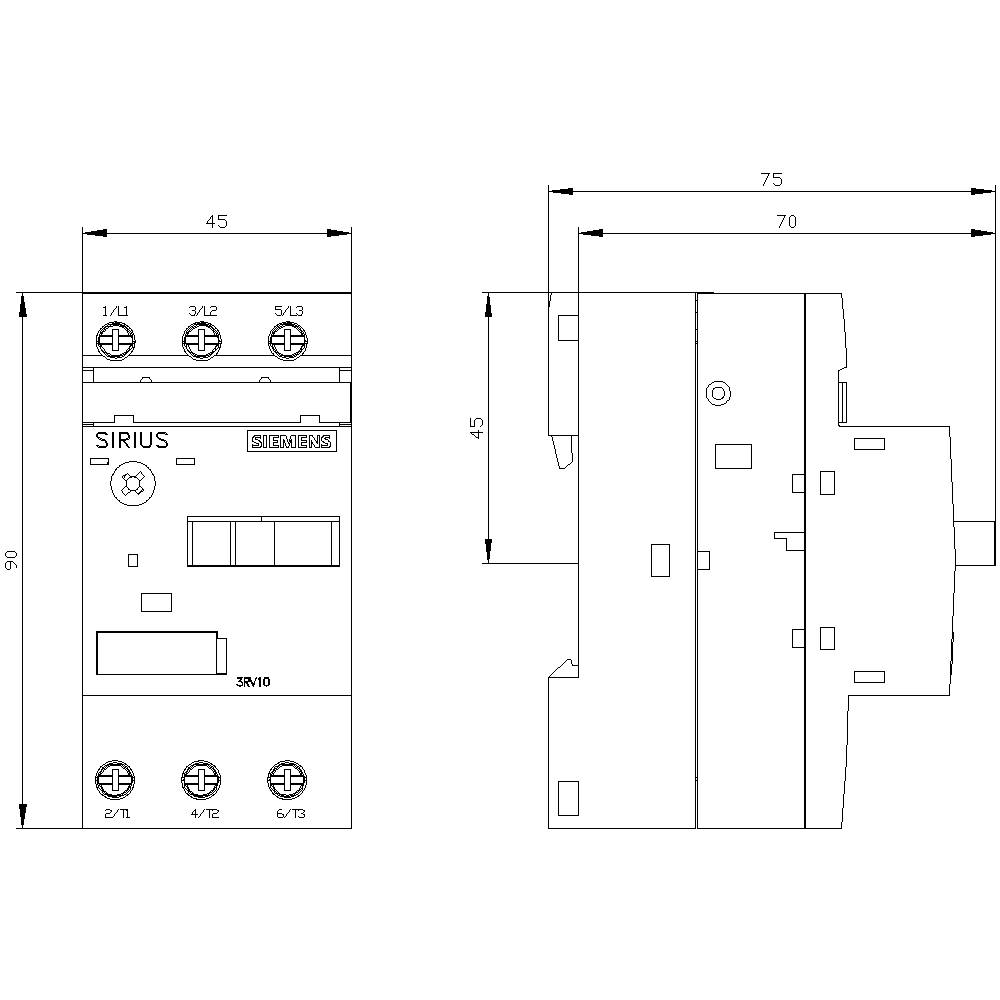

'Schéma zapojenia zariadenia SIRIUS 3RV10 s rozmermi; dva pohľady zobrazujú čelný a bočný pohľad s pripojovaciemi svorkami a tlačidlami.'

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

3.2 A

Typ kontaktu

3 spínacie

Pripojenie

skrutková svorka

Druh obalu

Piece

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (73,16 € / kus)

73,16 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV1011-1DA10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 2.2 A

Rozsah nastavenia prúdu (max.): 3.2 A

Rozsah nastavenia (prúd): 2.2 - 3.2 A

Typ kontaktu: 3 spínacie

Počet pólov: 3-pólové

Pomocný kontakt: 3 spínacie

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutková svorka

: IP20

Hĺbka: 81 mm

Šírka: 45 mm

V: 90 mm

Rozmer.: (š x v x h) 45 x 90 x 81 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 90 mm

: 75 mm

: 1.1 kW

: NIE

: 3.2 A

: NIE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: ÁNO

: Screw connection

: Rocker lever

: Magnetic

: 0.6 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-1DA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednávacie číslo:502433

Tento produkt

3.2 A

2.2 A

Siemens 3RV1011-0CA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502415

0.25 A

0.18 A

Siemens 3RV1011-0EA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502417

0.4 A

0.28 A

Siemens 3RV1011-0FA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502418

0.5 A

0.35 A

Siemens 3RV1011-0GA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502419

0.63 A

0.45 A

Siemens 3RV1011-0HA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502420

0.8 A

0.55 A

Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502427

1 A

0.7 A

Siemens 3RV1011-0KA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 0.9 - 1.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednávacie číslo:502428

1.25 A

0.9 A

Siemens 3RV1011-1AA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 1.1 - 1.6 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednávacie číslo:502429

1.6 A

1.1 A

Siemens 3RV1011-1BA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 1.4 - 2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednávacie číslo:502431

2 A

1.4 A

Na stiahnutie

Datasheet

Datasheet 502433 Siemens 3RV1011-1DA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 69

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 502433 Siemens 3RV1011-1DA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 69

Popis

Istič veľkosti S00 na ochranu motora, Trieda 10, uvoľnenie A, 2,2 ... 3,2 A, uvoľnenie N, 42 A, skrutková svorka, Štandardná spínacia kapacita, istič SIRIUS 3RV1 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany zaťaženia a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovým pripojením a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
