Siemens 3RV2011-0DA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š

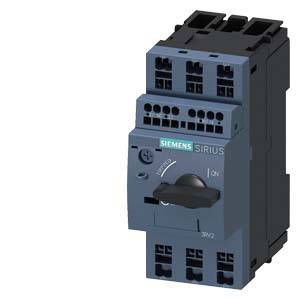

Výkonový spínač 'Siemens SIRIUS' s otočnou rukoväťou, používaný v elektrických ovládacích systémoch na štartovanie a zastavovanie strojov.

Ilustračný obrázok

Otvorená rozvodná skriňa odhaľuje komplexné zapojenie vedľa dažďom zmáčaného okenného skla, za ktorým sú nejasne viditeľné stroje.

„Pripojiteľné príslušenstvo": Diagram komponentov s číslovanými popismi, ktorý znázorňuje prepojenia a dôležité funkcie jednotlivých súčastí.

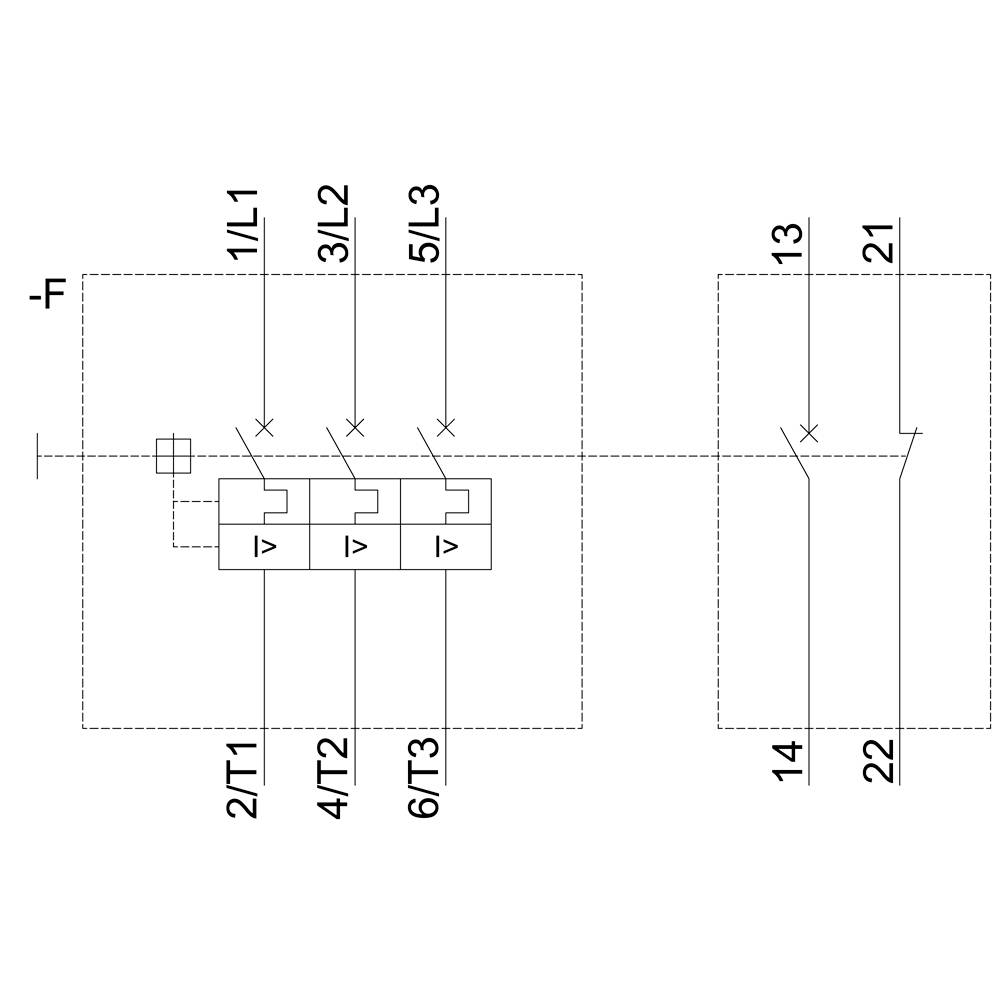

'Schematický plán zapojenia ukazuje trojfázový výkonový vypínač s označeniami fáz L1, L2, L3 a T1, T2, T3. Pripojenie k vypínaču.'

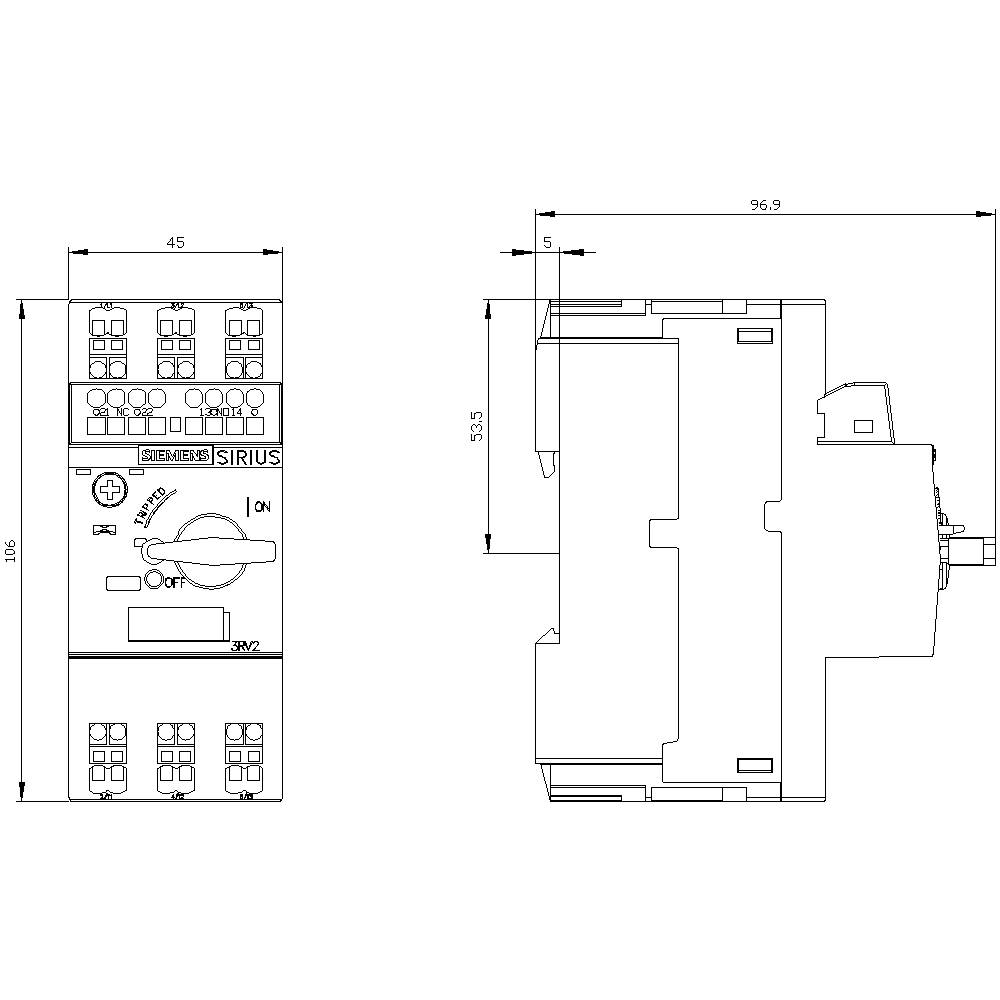

Technický výkres spínača s rozmermi: výška 106 mm, šírka 45 mm, bočná strana 96,9 mm. Označený ako 'SIRIUS'.

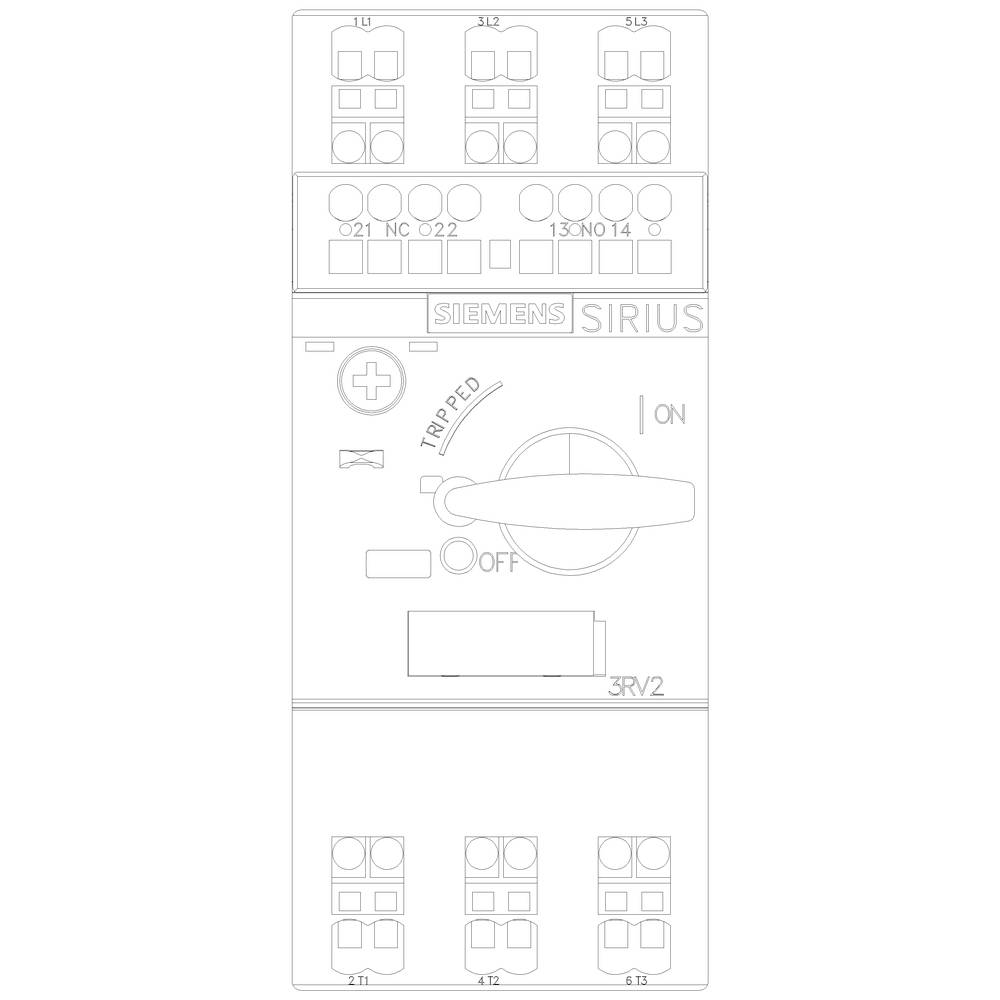

Spínač Siemens SIRIUS s otočným ovládačom, polohy 'VYP', 'AKTIVOVANÝ', 'ZAP'. Zobrazuje rôzne elektrické prípojky.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

0.32 A

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RV2011-0DA25

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (93,49 € / kus)

93,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Istič, S00, ochrana motora, trieda 10, A-rel. 0,22-0,32A, N-výstup. 4.2A

Dodatočné informácie:

Technické parametre

Trvalý prúd: 0,32 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-0DA25

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 0.22 A

Rozsah nastavenia prúdu (max.): 0.32 A

Rozsah nastavenia (prúd): 0.22 - 0.32 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Bauform S00

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 106 mm

Rozmer.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 106 mm

: 97 mm

: 0.09 kW

: ÁNO

: 0.32 A

: NIE

: 3

: 690-690 V

: 0.22-0.32 A

: IP20

: ÁNO

: Spring clamp connection

: Turn button

: Magnetic

: 0 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: Nie je relevantné

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

0.63 A

Piece

0.45 A

Na stiahnutie

Datasheet

Datasheet 1740350 Siemens 3RV2011-0DA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1740350 Siemens 3RV2011-0DA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š

Popis

Istič veľkosti S00 na ochranu motora, TRIEDA 10 uvoľnenie A 0,22 ... 0,32 A uvoľnenie N 4,2 A pružinové pripojenie Štandardná spínacia kapacita s priečnymi pomocnými spínačmi 1 NO + 1 NC SIRIUS 3RV2 istič na ochranu motora pre bezpečné odpojenie v prípade skratu a ochrany záťaže a systému pred preťažením, ako aj na bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
