Siemens 3RV2011-0FA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š

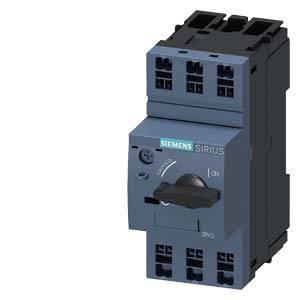

Modrý elektromagnetický stýkač od Siemensu, model Sirius, s pákou v polohe 'Zapnuté', vhodný pre priemyselné aplikácie.

Ilustračný obrázok

Otvorený rozvádzač s elektrickými komponentmi vedľa okna strojovne s dažďom. Technické prostredie.

'Technický výkres príslušenstva pre spínače, číslovaný od 1 do 8, s popismi ako pomocný spínač a napäťový spúšťač.'

Schéma zapojenia trojfázového výkonového vypínača s označením fáz 1/L1, 3/L2, 5/L3 a svorkami 2/T1, 4/T2, 6/T3.

'Technický výkres streleckého modulu s rozmermi. Predný a bočný pohľad s rozmermi v milimetroch.'

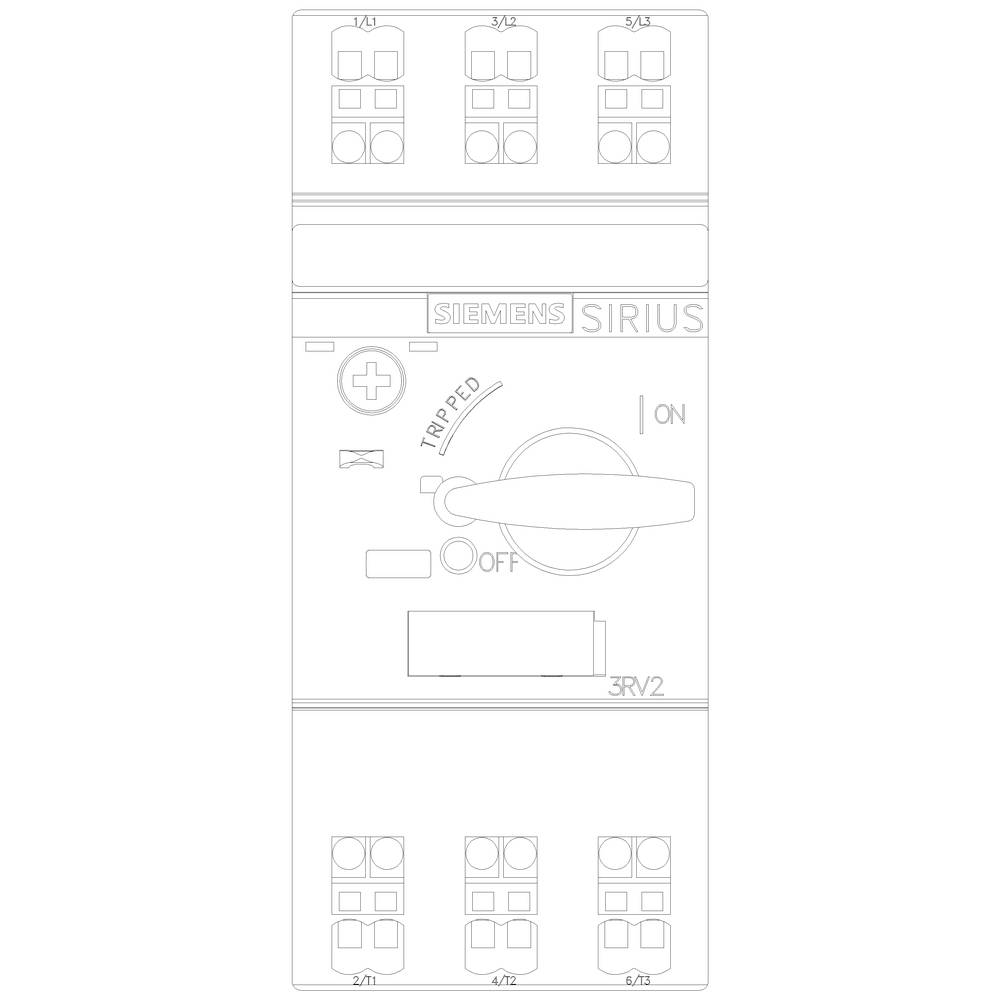

Spínač s vyznačenou značkou a polohami spínača pre 'Zapnuté', 'Vypnuté' a 'Spustené'. Hore a dole káblové prípojky.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

0.5 A

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RV2011-0FA20

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (71,54 € / kus)

71,54 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 0,5 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-0FA20

Konštrukčná veľkosť: S00

Riadiace napätie (max.): 690 V/AC

Rozsah riadiaceho napätia: 690 V/AC (max)

Rozsah nastavenia prúdu (min.): 0.35 A

Rozsah nastavenia prúdu (max.): 0.5 A

Rozsah nastavenia (prúd): 0.35 - 0.5 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 106 mm

Rozmer.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Farba: viacfarebná

: 45

: 106 mm

: 97 mm

: 0.12 kW

: NIE

: 0.5 A

: NIE

: 3

: 690-690 V

: 0.35-0.5 A

: IP20

: ÁNO

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

0.63 A

Piece

0.45 A

Na stiahnutie

Datasheet

Datasheet 1740358 Siemens 3RV2011-0FA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1740358 Siemens 3RV2011-0FA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š

Popis

Istič veľkosti S00 na ochranu motora, trieda 10 uvoľnenie A 0,35 ... 0,5 A uvoľnenie N 6,5 A pružinové pripojenie štandardná spínacia schopnosť istič SIRIUS 3RV2 na ochranu motora na bezpečné vypnutie v prípade skratu a ochrany zaťaženia a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
