Siemens 3RV2011-1EA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.8 - 4 A Spínacie napätie (max.): 690

Čierny a sivý výkonový spínač Siemens s otočným ovládačom na prednej strane, používaný na ovládanie elektrických obvodov.

Ilustračný obrázok

Pohľad do elektrického rozvádzača vedľa sklenenej steny pokrytej dažďovými kvapkami, cez ktorú je viditeľný priemyselný stroj.

Diagram príslušenstva a doplnkov pre výkonové spínače vrátane pomocných spínačov a signalizačných spínačov, číslovaný od 1 do 9.

'Schéma zapojenia trojfázového výkonového vypínača s pripojeniami 1/L1, 3/L2, 5/L3 hore a 2/T1, 4/T2, 6/T3 dole.'

Elektrický schematický nákres spínača s rozmermi: výška 97 mm, šírka 45 mm, hĺbka 96,9 mm. Zobrazuje pohľad spredu a z boku.

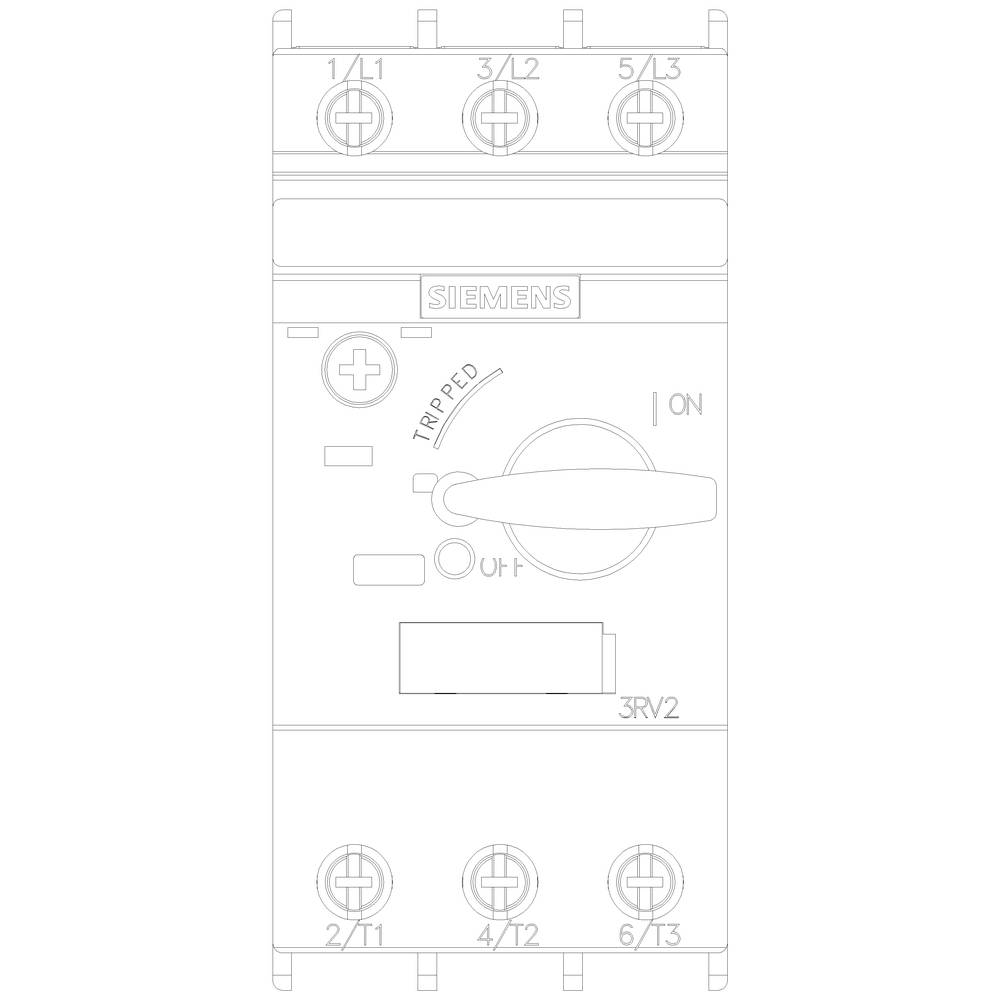

Spínací zariadenie s viacerými prípojkami a otočným prepínačom. Viditeľné značky 'ON', 'OFF', 'TRIPPED' a značka 'Siemens'.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

4 A

Typ kontaktu

3 spínacie

Pripojenie

skrutkovací

Typ

3RV2011-1EA10

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

9 Ks

Počet

Celkom (68,28 € / kus)

68,28 €

bez DPH.

Už len 9 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu motora
Vykonanie vlákna: M3
Hmotnosť: 343 g
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Izolačné napätie: 690 V
Stratový výkon: 6 W
Frekvencia: 50/60 Hz

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-1EA10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 2.8 A

Rozsah nastavenia prúdu (max.): 4 A

Rozsah nastavenia (prúd): 2.8 - 4 A

Typ kontaktu: 3 spínacie

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Bauform S00

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 1.5 kW

: NIE

: 4 A

: NIE

: 3

: 690-690 V

: 2.8-4 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.8 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

0.63 A

Piece

0.45 A

Na stiahnutie

Datasheet

Datasheet 1431007 Siemens 3RV2011-1EA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.8 - 4 A Spínacie napätie (max.): 690

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431007 Siemens 3RV2011-1EA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 2.8 - 4 A Spínacie napätie (max.): 690

Popis

Istič veľkosti S00 na ochranu motora, Trieda 10, uvoľnenie A, 2,8 ... 4 A, uvoľnenie N, skrutkovacia svorka 52 A, štandardná spínacia kapacita, istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany záťaží a systému proti preťaženiu, ako aj bezpečnému oddeleniu systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
