Siemens 3RV2011-1GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 4.5 - 6.3 A Spínacie napätie (max.): 690 V/AC (š x

Čierny a sivý výkonový spínač Siemens s otočným ovládačom na prednej strane, používaný na ovládanie elektrických obvodov.

Ilustračný obrázok

Otvorený rozvádzač vedľa okna s dažďovými kvapkami, ktorý zobrazuje priemyselnú práčku počas prevádzky.

Diagram montovateľných komponentov príslušenstva s označenými spínačmi a modulmi. Hlavné komponenty sú očíslované. Šípky znázorňujú prepojenia.

Schéma trojpólového spínača s popiskami: 1/L1, 3/L2, 5/L3 hore a 2/T1, 4/T2, 6/T3 dole. Čiary spájajú spínač.

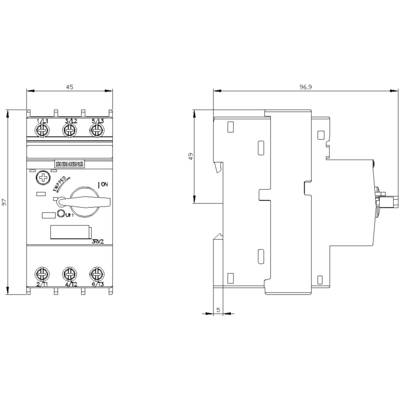

Technický výkres elektrického spínača s pohľadom spredu a z boku. Obsahuje rozmery a detaily pripojenia.

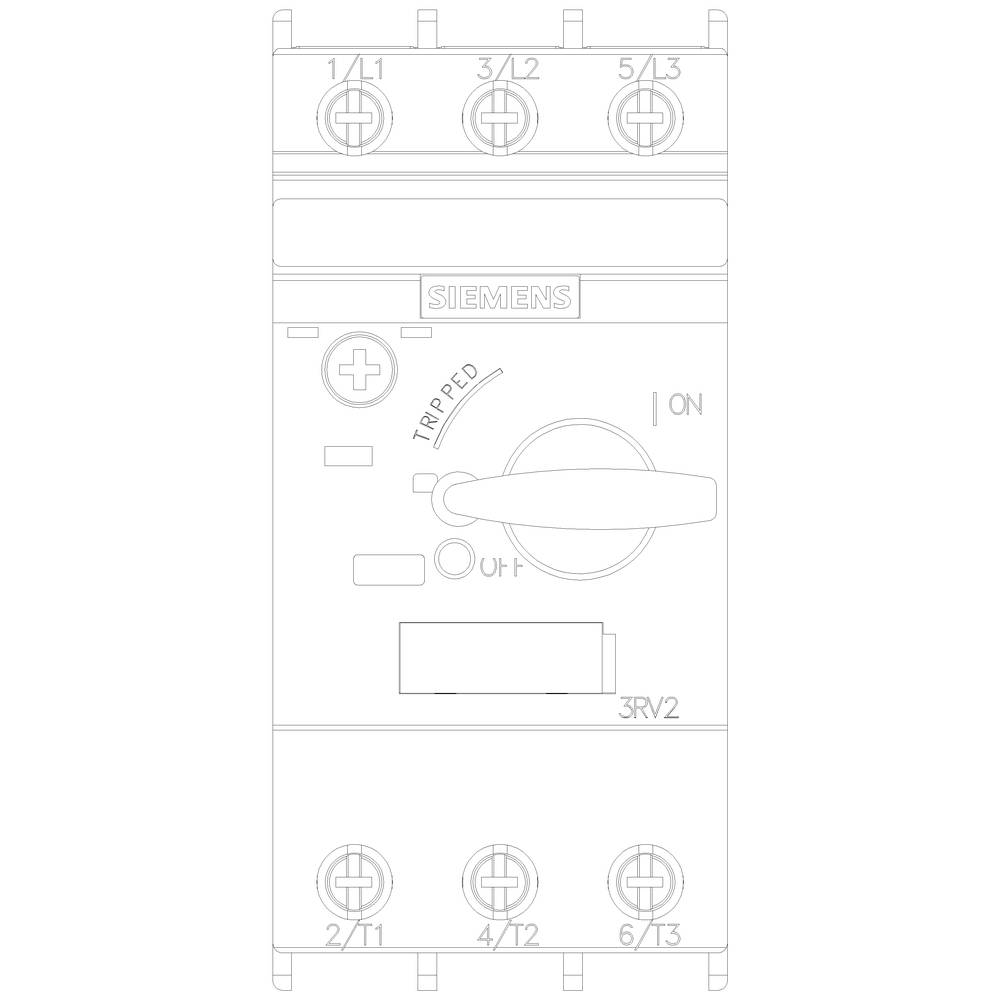

'Čelný pohľad na výkonový vypínač Siemens s popiskami a polohou vypínača v pozícii 'OFF'. Prípojnice zhora a zdola viditeľné.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

6.3 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2011-1GA10

Datasheety: (PDF)

Okamžité doručenie: Ut 6. 10.

3 Ks

Počet

Celkom (68,28 € / kus)

68,28 €

bez DPH.

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu motora
Vykonanie vlákna: M3
Hmotnosť: 348 g
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Izolačné napätie: 690 V
Stratový výkon: 6 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2011-1GA10

Konštrukčná veľkosť: S00

Rozsah nastavenia prúdu (min.): 4.5 A

Rozsah nastavenia prúdu (max.): 6.3 A

Rozsah nastavenia (prúd): 4.5 - 6.3 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 2.2 kW

: NIE

: 6.3 A

: NIE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

0.63 A

Piece

0.45 A

Na stiahnutie

Datasheet

Datasheet 1431132 Siemens 3RV2011-1GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 4.5 - 6.3 A Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431132 Siemens 3RV2011-1GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 4.5 - 6.3 A Spínacie napätie (max.): 690 V/AC (š x

Popis

Istič veľkosti S00 na ochranu motora, TRIEDA 10, spúšť A 4,5...6,3 A, spúšť N 82 A, skrutkové pripojenie, štandardná spínacia schopnosť. Istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochranu záťaže a systému pred preťažením, ako aj pre bezpečné odpojenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované na použitie v záťažových napájačoch vďaka nízkemu stratovému teplu a samozrejme aj pre motory IE3/IE4. Samozrejmosťou sú celosvetové schválenia (napr. IEC a UL/CSA) a použitie v potenciálne výbušných prostrediach (ATEX alebo IEC Ex).
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé proti preťaženiu), ochranu systému, ochranu proti skratu štartovacích kombinácií, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v IT sieťach. Sú dostupné so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibráciám odolné pripojenie a voliteľne so zabudovaným pomocným spínačom.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je štandardizovaný pre všetky veľkosti. Použitie rôznych možností napájania, ako napríklad pridruženého systému napájania SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
