Siemens 3RV2021-1CA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x

Motorový štartér Siemens s vyklápaným vypínačom, modré puzdro, šesť skrutkových svoriek hore a dole.

Ilustračný obrázok

Rozvádzač s otvorenými dverami odhaľuje elektronické komponenty; v pozadí silne prší na sklenenú stenu, za ktorou sú viditeľné stroje.

Diagram znázorňuje schému pripojenia príslušenstva výkonového spínača. Zahŕňa pomocné spínače (7, 8), napäťové prípojky (6), signálne kontakty (3), odpájače (1, 2) a svorkovnicové bloky (5).

Schéma trojpólového odpínača so spínačom s tromi poistkami. Označenia: 1/L1, 3/L2, 5/L3 (hore) a 2/T1, 4/T2, 6/T3 (dole).

Výkres elektrického spínača s pohľadom spredu a zboku, rozmery: 45 mm šírka spredu, 96,9 mm zboku. Spínač je v polohe 'ZAP'.

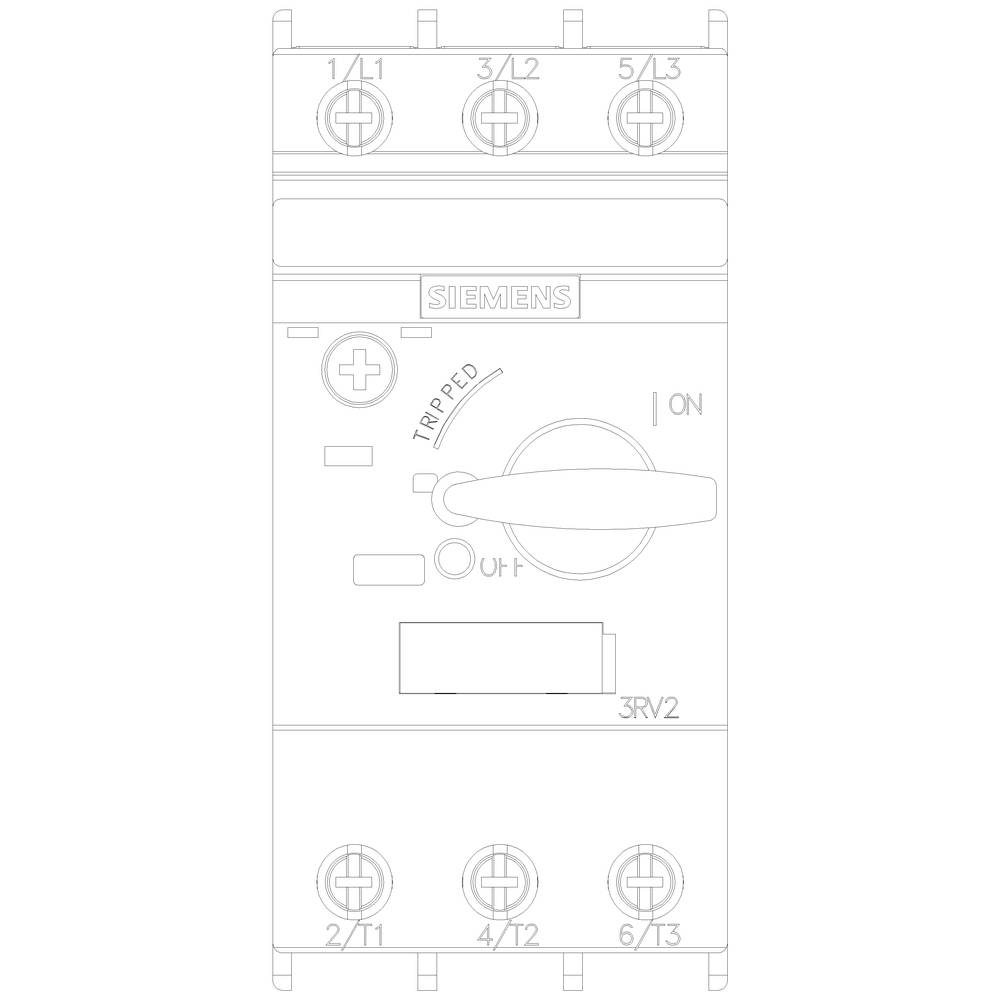

'Stýkač v neutrálnom nákrese na ovládanie elektrických obvodov. Hore a dole prípojky, v strede otočný prepínač.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

2.5 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2021-1CA10

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (74,79 € / kus)

74,79 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-1CA10

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 1.8 A

Rozsah nastavenia prúdu (max.): 2.5 A

Rozsah nastavenia (prúd): 1.8 - 2.5 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 0.8 kW

: NIE

: 2.5 A

: NIE

: 3

: 690-690 V

: 1.8-2.5 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.4 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1742407 Siemens 3RV2021-1CA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742407 Siemens 3RV2021-1CA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 1.8 - 2.5 A Spínacie napätie (max.): 690 V/AC (š x

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
