Siemens 3RV2021-1DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x

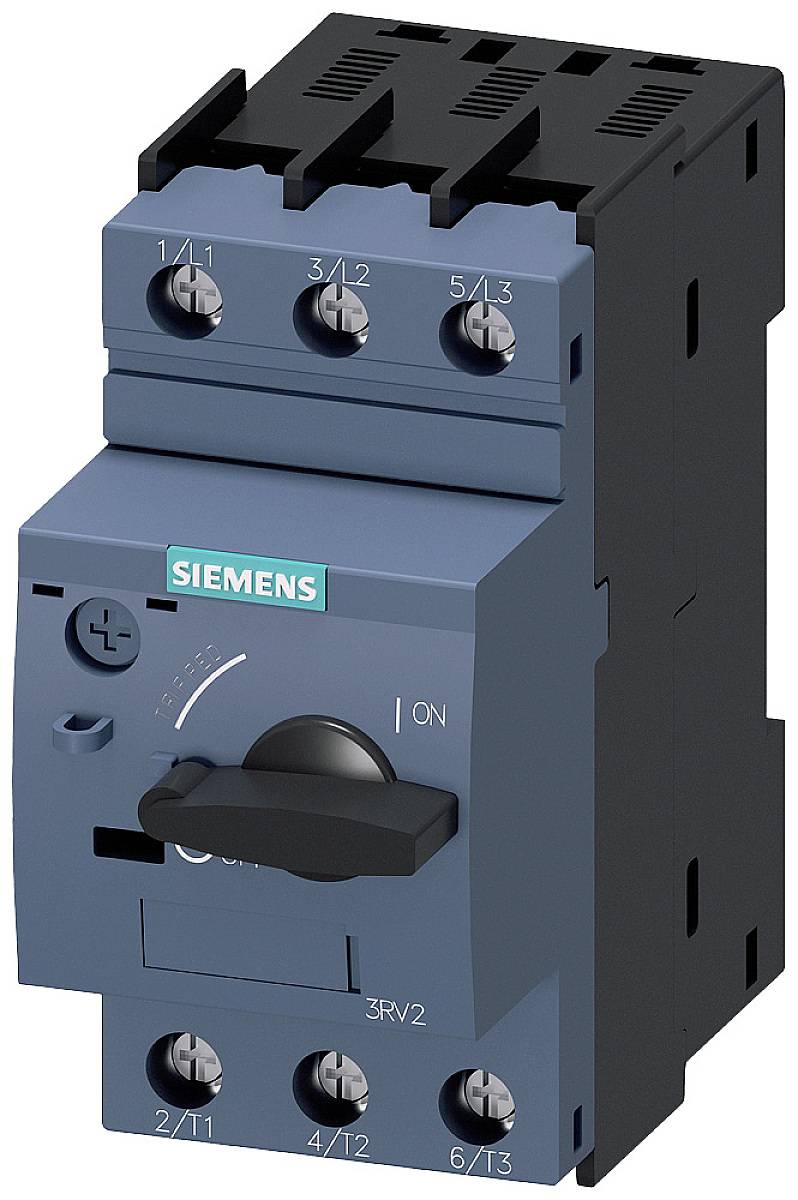

Modrý výkonový istič Siemens s čiernym otočným gombíkom a šiestimi svorkami, určený na elektrickú ochranu obvodu.

Ilustračný obrázok

Elektrická rozvodná skrinka s elektronickými komponentmi vľavo, vedľa nej dažďom zmáčané okno s rozmazaným výhľadom na priemyselný areál.

'Príslušenstvo pre výkonové vypínače': Grafické znázornenie rôznych príslušenských dielov s popiskami určené pre použitie vo výkonových vypínačoch.

Schéma zapojenia trojfázového hlavného prúdového obvodu s tromi výkonovými vypínačmi (1/L1, 3/L2, 5/L3) a výstupmi (2/T1, 4/T2, 6/T3).

Schéma elektrického zariadenia s rozmermi. Predný a bočný pohľad, rozmery uvedené v milimetroch.

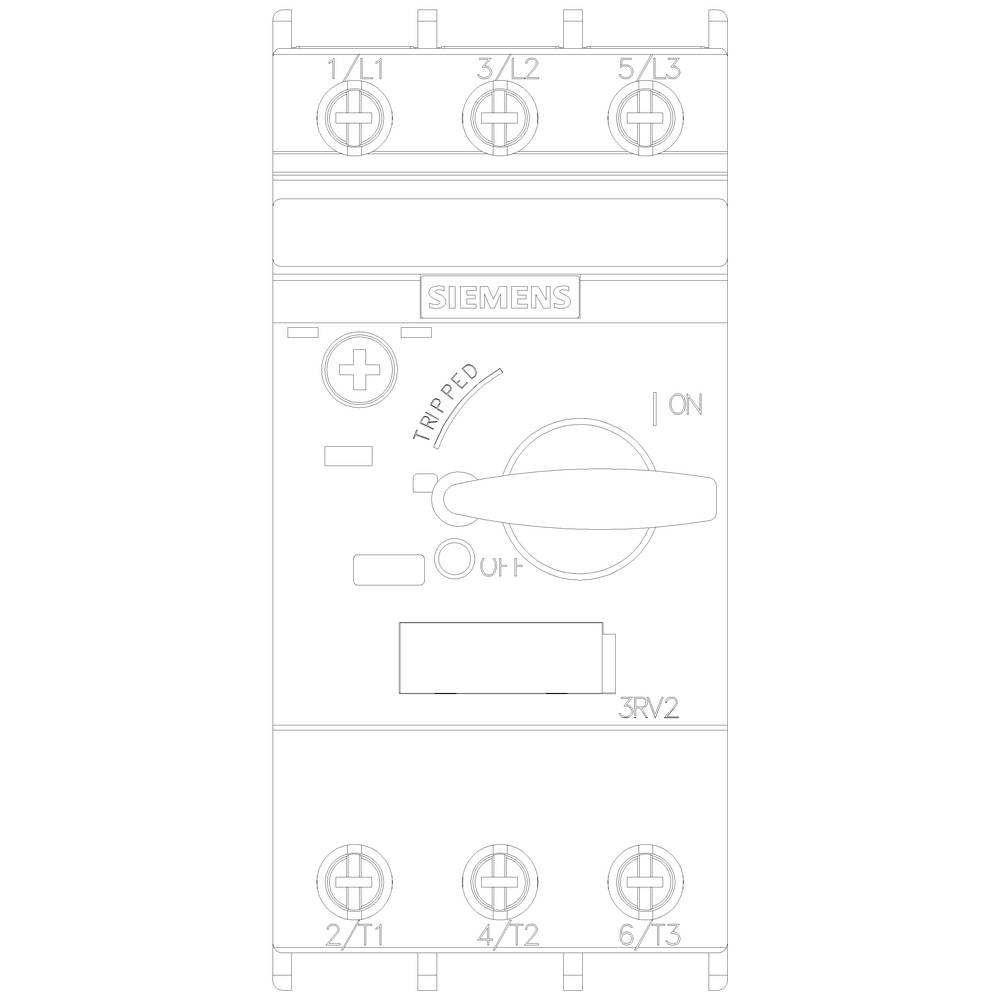

Výkonový spínač značky Siemens. Spínač je v polohe 'ZAP'. Popisy zobrazujú pripojenia a prevádzkový režim.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Pripojenie

skrutkovací

Farba

viacfarebná

Min. teplota

-20 °C

Max. teplota

+60 °C

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Celkom (74,79 € / kus)

74,79 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 3,2 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 10 mm²
Max. Prierez vodiča (jemne splietaný): 10 mm²

Kategória výrobku: výkonový vypínač

Pripojenie: skrutkovací

Farba: viacfarebná

Min. teplota: -20 °C

Max. teplota: +60 °C

: IP20

Šírka: 45 mm

V: 97 mm

Obsah: 1 ks

Typ: 3RV2021-1DA10

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Spĺňa RoHS: áno

Hĺbka: 97 mm

Konštrukčná veľkosť: S0

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Počet pólov: 3-pólové

Rozsah nastavenia prúdu (max.): 3.2 A

Rozsah nastavenia prúdu (min.): 2.2 A

Spínacie napätie (max.): 690 V/AC

: 45

: 97 mm

: 97 mm

: 1.1 kW

: NIE

: 3.2 A

: NIE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.6 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1750306 Siemens 3RV2021-1DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1750306 Siemens 3RV2021-1DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.2 - 3.2 A Spínacie napätie (max.): 690 V/AC (š x

Popis

Istič veľkosti S0 na ochranu motora, Trieda 10, uvoľnenie A, 2,2 ... 3,2 A, uvoľnenie N, 42 A, skrutkovacia svorka, Štandardná spínacia schopnosť, istič SIRIUS 3RV2 na ochranu motora pre bezpečné odpojenie v prípade skratu a ochrany zaťaženia a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
