Siemens 3RV2021-1EA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.8 - 4 A Spínacie napätie (max.): 690 V/AC (š x v

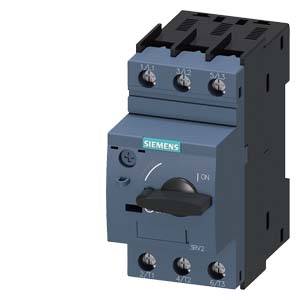

Na obrázku je trojpólový výkonový istič od spoločnosti Siemens. Má otočný ovládací gombík a niekoľko svoriek na pripojenie.

Ilustračný obrázok

Stroj s otvorenou rozvodnou skriňou odhaľuje komplexné zapojenie káblov. Okno s kvapkami dažďa prezrádza strojový pohyb v pozadí.

Diagram znázorňuje rôzne príslušenstvo pre výkonové ističe, s číslovaním a označením každej súčasti.

Schéma zapojenia trojfázového stykača: Tri vertikálne spínače označujú svorky L1, L2, L3 a T1, T2, T3.

Schéma zapojenia a rozmery elektrického spínača. Predný a bočný pohľad zobrazuje technické detaily a rozmery.

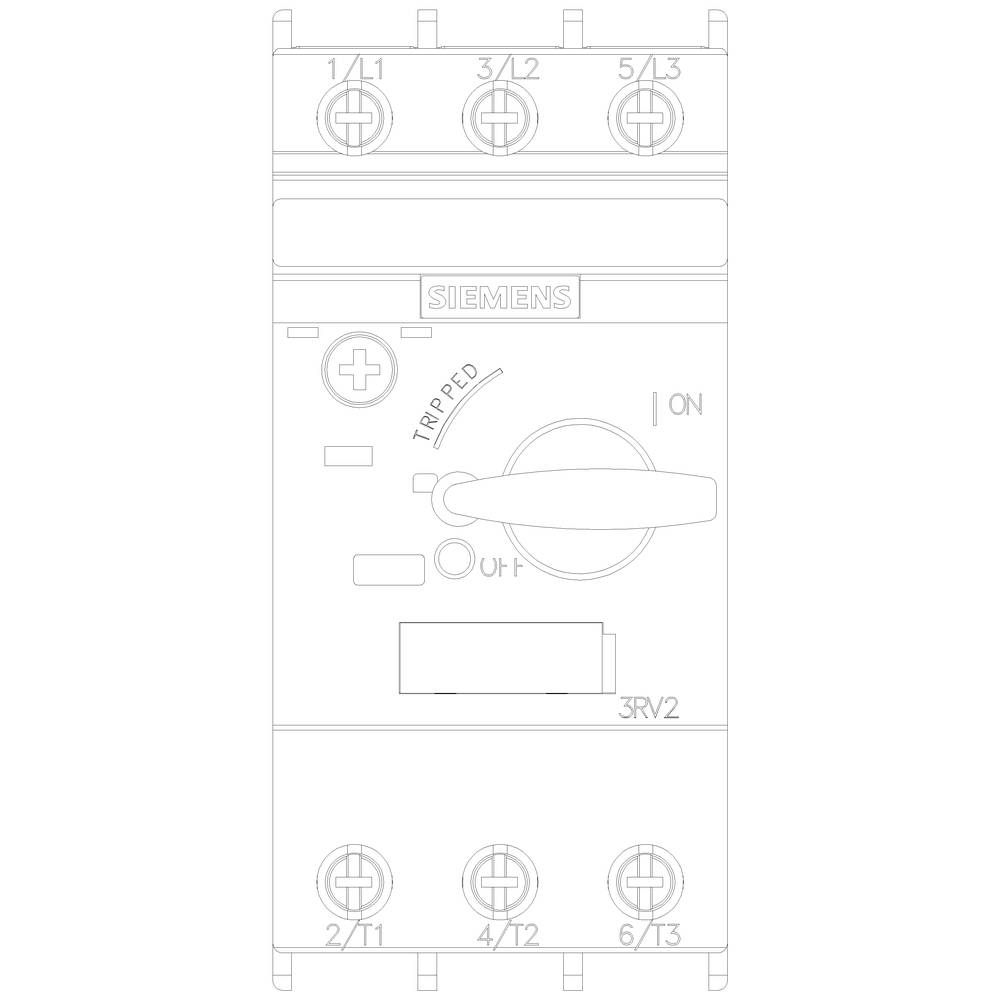

Stýkač v neutrálnej polohe s kontaktnými miestami pre elektronické obvody, ideálny na ovládanie elektromotora.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

4 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2021-1EA10

Datasheety: (PDF)

Doručenie: Št 8. 10.

3 Ks

Počet

Celkom (74,79 € / kus)

74,79 €

bez DPH.

Už len 3 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 4 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 10 mm²
Max. Prierez vodiča (jemne splietaný): 10 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-1EA10

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 2.8 A

Rozsah nastavenia prúdu (max.): 4 A

Rozsah nastavenia (prúd): 2.8 - 4 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Farba: viacfarebná

: 45

: 97 mm

: 97 mm

: 1.5 kW

: NIE

: 4 A

: NIE

: 3

: 690-690 V

: 2.8-4 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 0.8 kW

: 100 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1742430 Siemens 3RV2021-1EA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.8 - 4 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742430 Siemens 3RV2021-1EA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.8 - 4 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S0 na ochranu motora, Trieda 10, uvoľnenie A, 2,8 ... 4 A, uvoľnenie N, skrutkovacia svorka 52 A, štandardná spínacia schopnosť, istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany záťaže a systému proti preťaženiu, ako aj bezpečnému oddeleniu systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
