Siemens 3RV2021-1EA20-0DA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.8 - 4 A

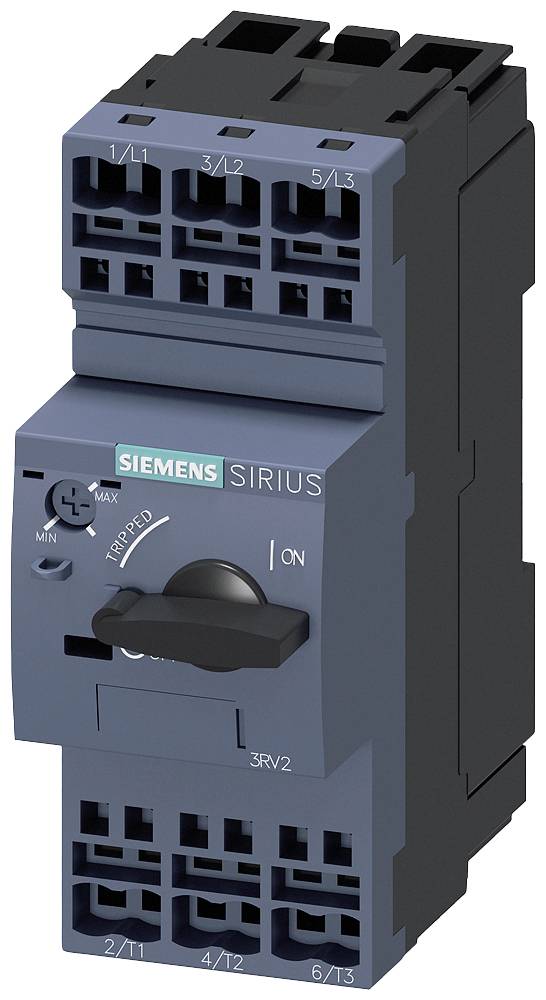

Zobrazený výkonový istič Siemens Sirius je elektrické spínacie zariadenie, ktoré sa používa na ochranu a riadenie elektrických obvodov.

Ilustračný obrázok

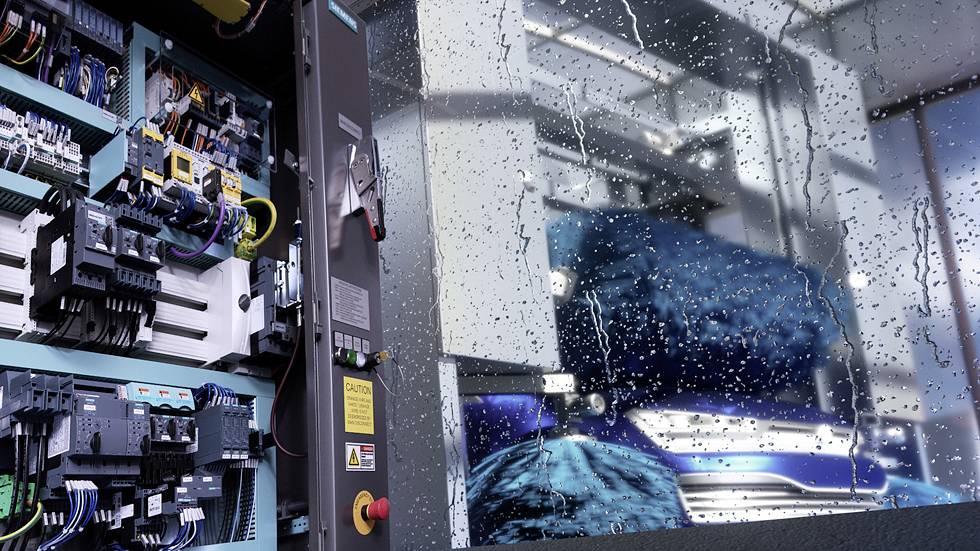

Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi stojí vedľa okna. Vonku je vidieť zamračenú oblohu.

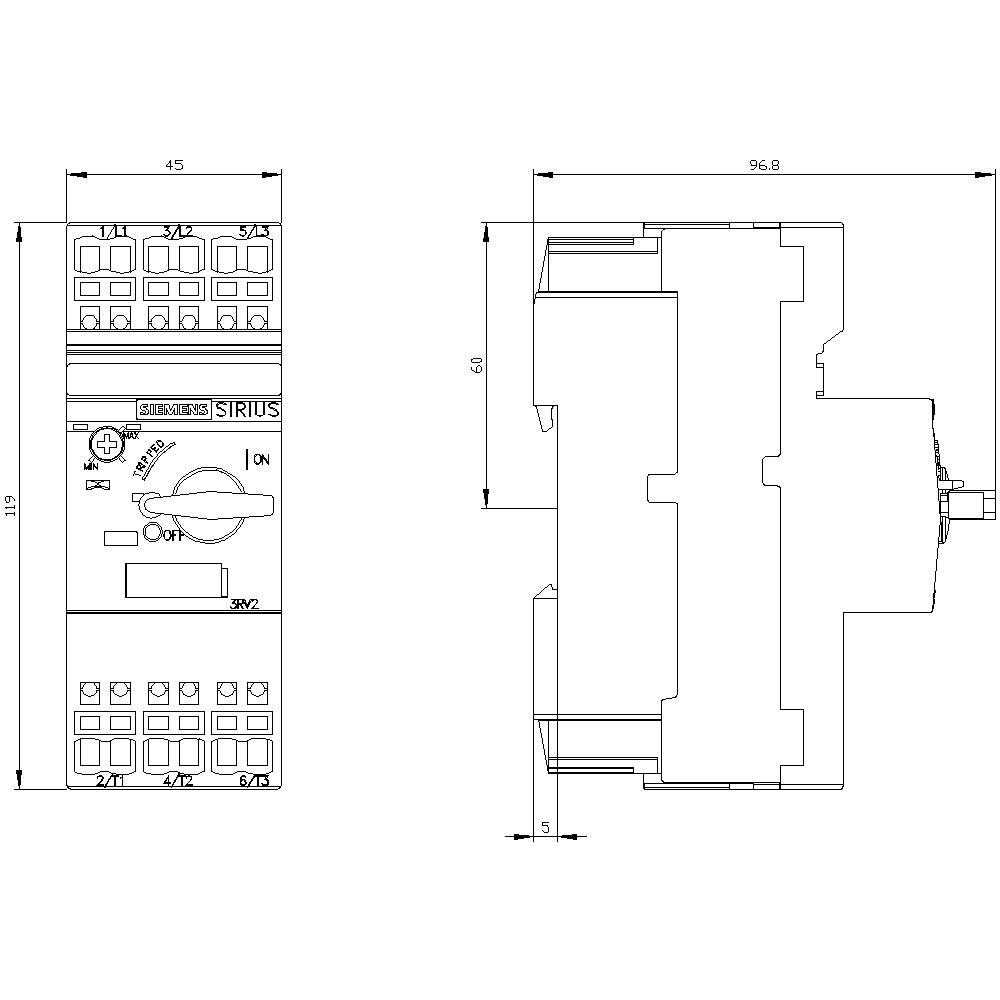

Technický výkres elektrického spínacieho zariadenia s podrobnými rozmermi v milimetroch, pohľad spredu a z boku.

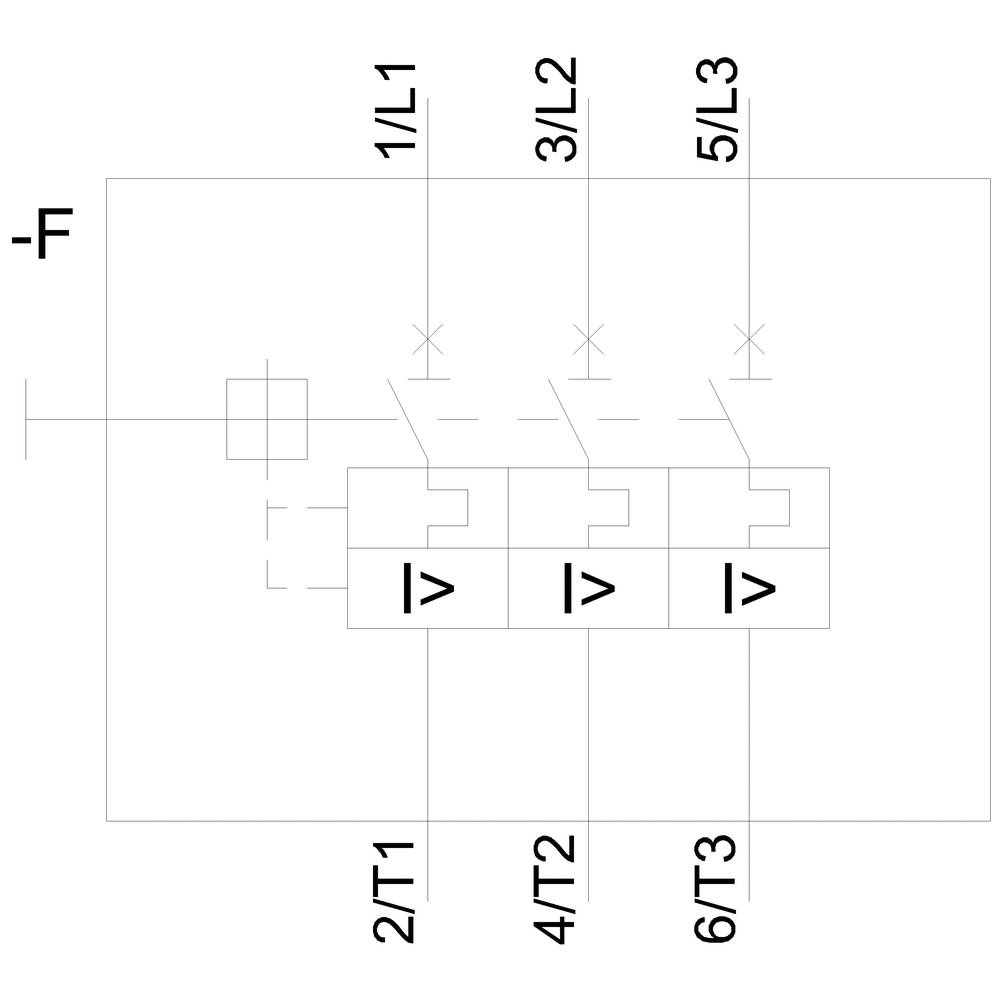

Diagram znázorňuje trojfázový elektrický schému s označeniami 1/L1, 3/L2, 5/L3 v hornej časti a 2/T1, 4/T2, 6/T3 v spodnej časti.

1/4

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

4 A

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RV2021-1EA20-0DA0

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Št 22. 10.

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Istič, S0, ochrana motora, trieda 10, spúšť A. 2,8-4A, N-uvoľnenie 52A

Dodatočné informácie:

Technické parametre

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-1EA20-0DA0

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 2.8 A

Rozsah nastavenia prúdu (max.): 4 A

Rozsah nastavenia (prúd): 2.8 - 4 A

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Pripojenie: prípojka s pružinovým protiťahom

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 119 mm

: 97 mm

: 1.5 kW

: 4 A

: 3

: IP20

: Spring clamp connection

: Turn button

: Magnetic

: 0.8 kW

: 100 kA

: Built-in device fixed built-in technique

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2871888 Siemens 3RV2021-1EA20-0DA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.8 - 4 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2871888 Siemens 3RV2021-1EA20-0DA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 2.8 - 4 A

Popis

Istič veľkosti S0 pre ochranu systému bez ochrany pred výpadkom fázy A-spúšť 2,8...4 A N-spúšť 52 A Pružinové pripojenie Štandardná spínacia kapacita Istič SIRIUS 3RV2 na ochranu systému pre bezpečné odpojenie v prípade skratu a ochranu spotrebiteľov a systému pred preťažením, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú vďaka nízkemu odpadovému teplu optimalizované pre použitie v spotrebiteľských napájačoch, samozrejme aj pre motory IE3/IE4 a rovnako aj pre spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL/CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení pre ochranu motora (aj s funkciou nadprúdového relé), systémovú ochranu, skratovú ochranu štartovacích kombinácií, ochranu transformátora, ako hlavné a NÚDZOVÉ VYPÍNAČE a pre použitie v IT sieťach. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové pripojenie odolné voči vibráciám a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je rovnaký pre všetky veľkosti. Použitie rôznych možností napájania, ako je pridružený systém prívodu SIRIUS 3RV29, výrazne znižuje zapojenie hlavného okruhu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
