Siemens 3RV2021-4AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 10 - 16 A Spínacie napätie (max.): 690 V/AC (š x v

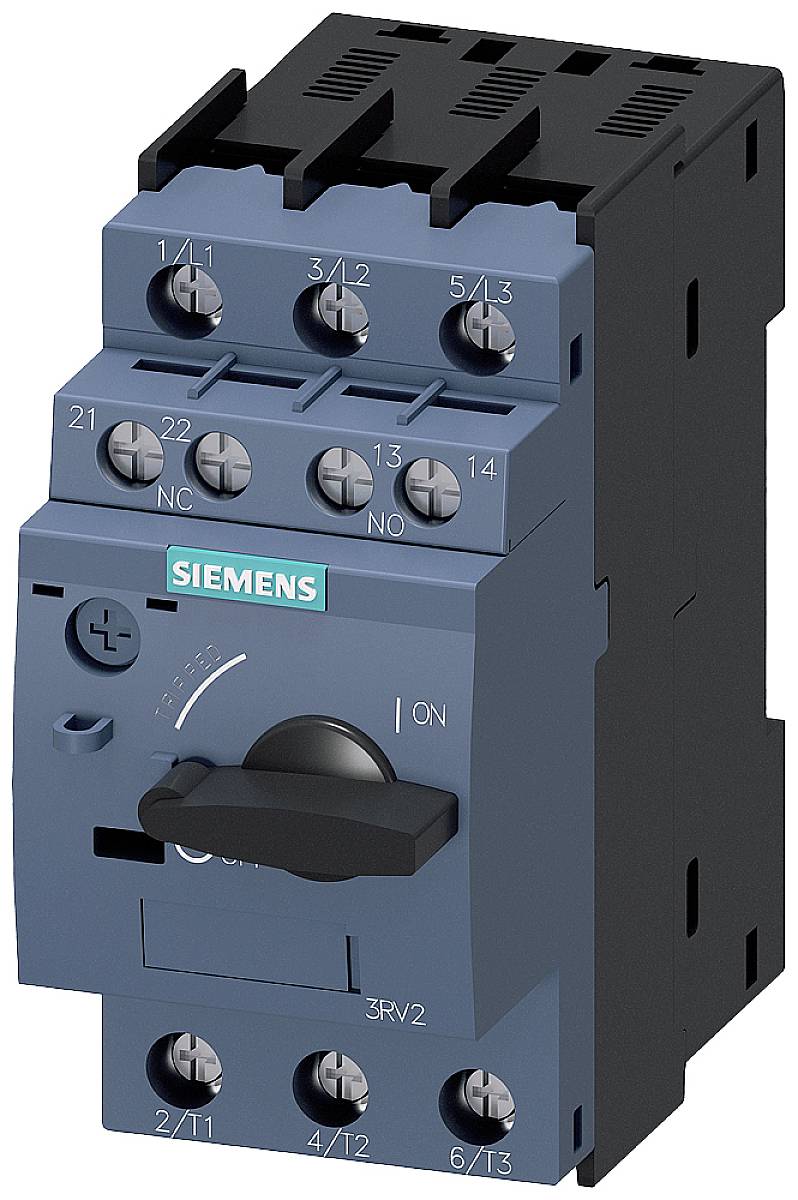

Modrý ochranný spínač s čiernym otočným gombíkom, šiestimi svorkami a logom Siemens, používaný na ovládanie elektrických obvodov.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa stojí vedľa dažďom zmáčaného okna, ktoré ponúka pohľad na priemyselnú strojovú technológiu.

Diagram znázorňuje elektrické príslušenstvo v zariadení. Komponenty ako pomocné spínače a signalizačné spínače sú označené číslami a prepojené.

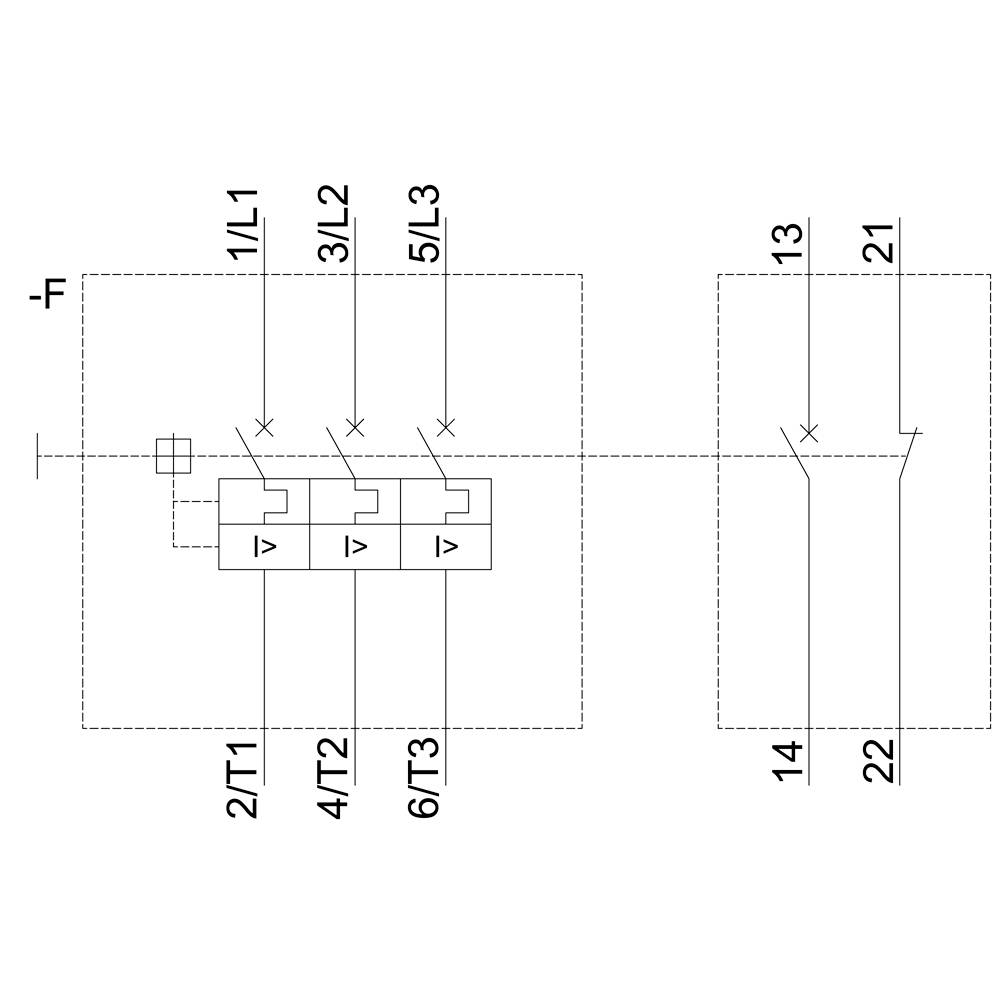

'Schéma zapojenia znázorňuje trojfázový výkonový vypínač prepojený s tromi poistkami (L1, L2, L3) pripojenými k transformátorovým vinutiam (T1, T2, T3).'

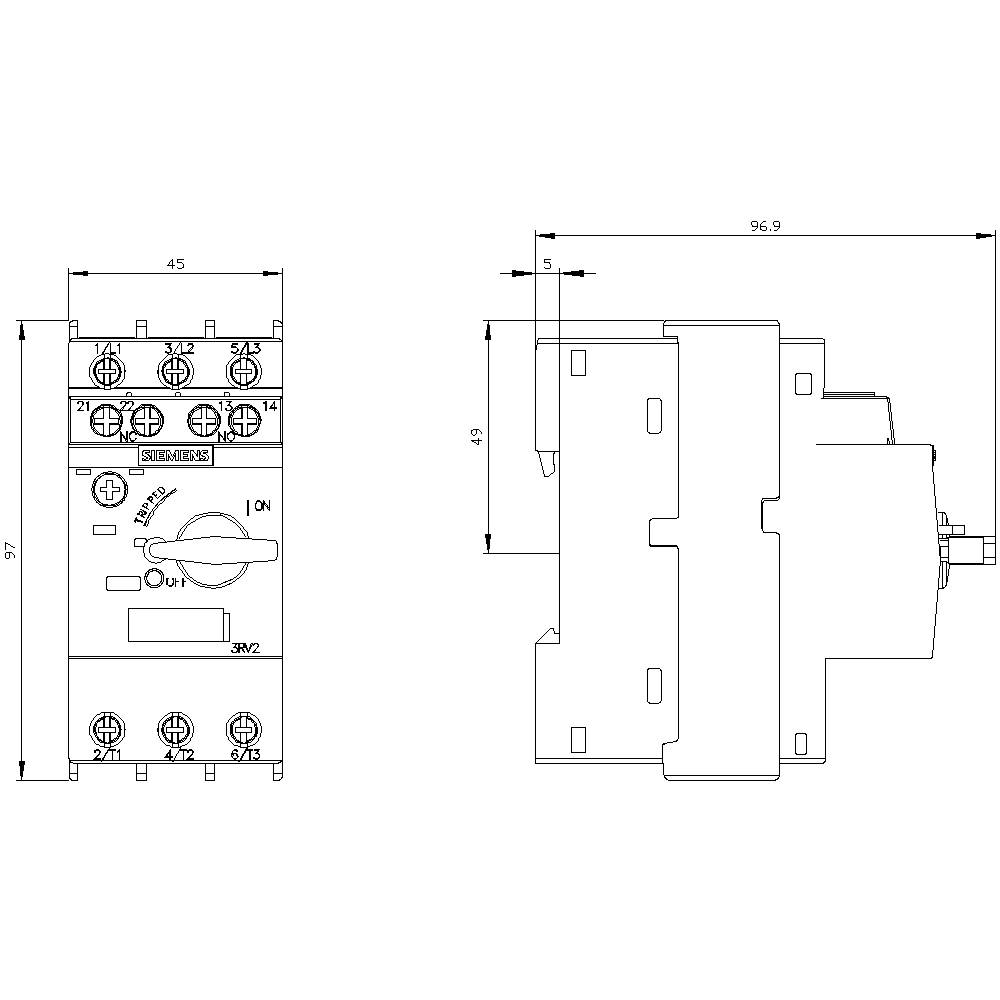

Elektrický schematický plán motorového ochranného spínača s pohľadom spredu a z boku. Rozmery: 97x96,9 mm. Polohy spínača: 'ZAP' a 'VYP'.

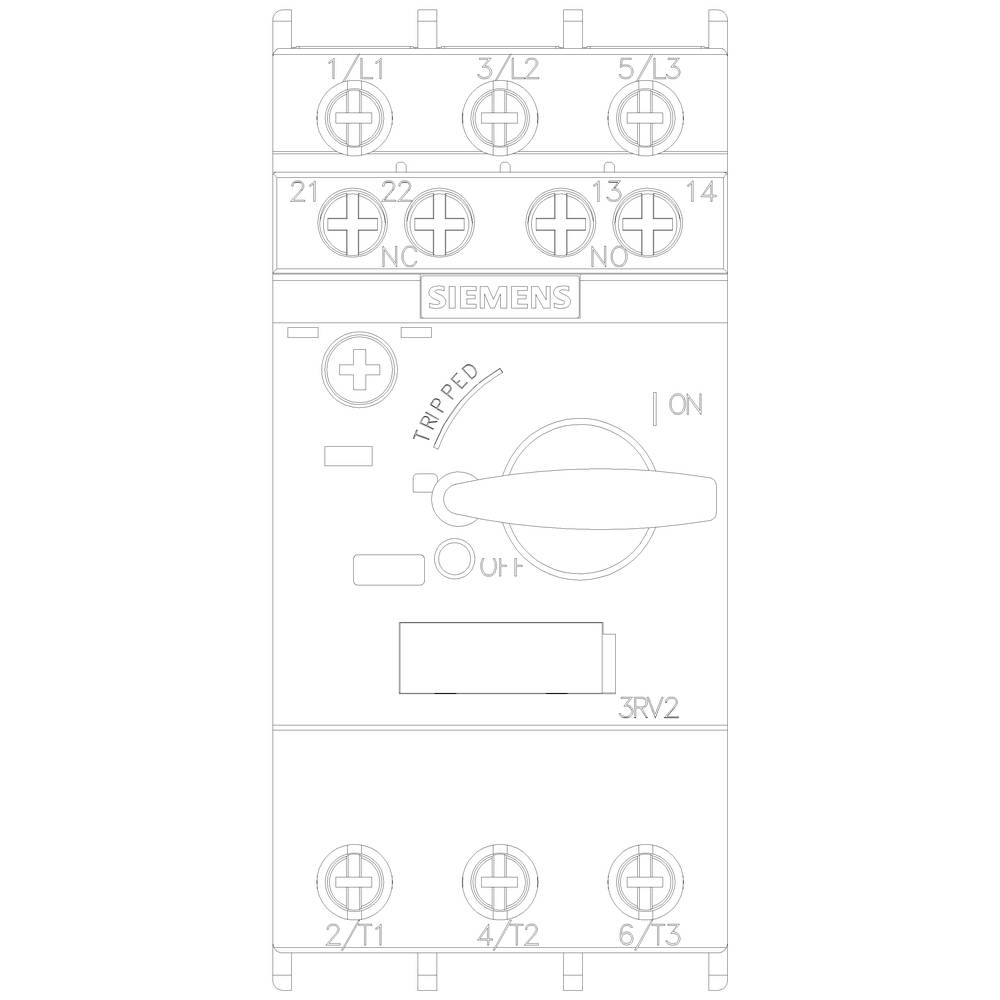

'Nákres líniovej schémy štartéra motora Siemens s ovládacími prvkami a svorkami, bez ďalších detailov.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

16 A

Pripojenie

skrutkovací

Typ

3RV2021-4AA15

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Ut 13. 10.

2 Ks

Počet

Celkom (101,62 € / kus)

101,62 €

bez DPH.

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 16 A.
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Maximálny prierez vodiča (jednožilový alebo viacvodičový): 10 mm²
Maximálny prierez vodiča (jemný drôt): 10 mm²

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-4AA15

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 10 A

Rozsah nastavenia prúdu (max.): 16 A

Rozsah nastavenia (prúd): 10 - 16 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 7.5 kW

: ÁNO

: 16 A

: NIE

: 3

: 690-690 V

: 10-16 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1704557 Siemens 3RV2021-4AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 10 - 16 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704557 Siemens 3RV2021-4AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 10 - 16 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič 11-16A N-vyp 208A 3RV20

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
