Siemens 3RV2021-4BA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 13 - 20 A Spínacie napätie (max.): 690

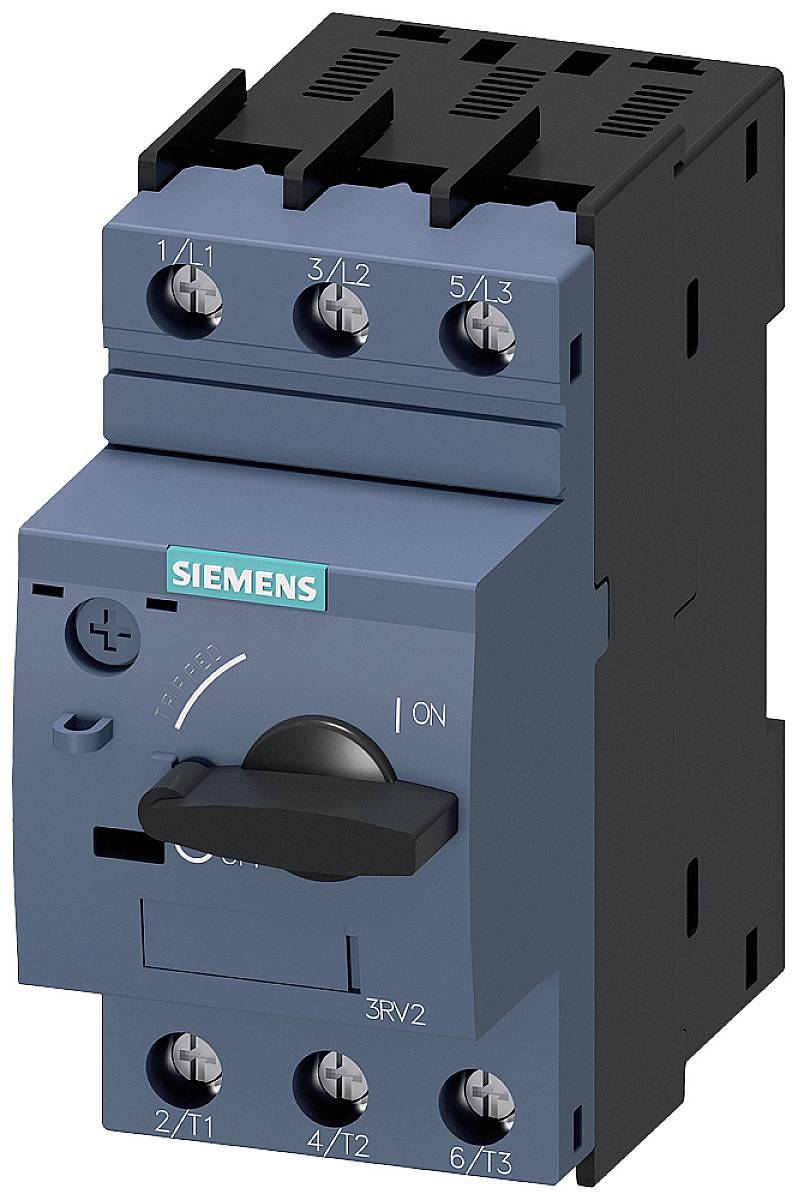

Modrý odpínač od Siemensu s viditeľnými prípojkami a otočnou rukoväťou na zapínanie a vypínanie.

Ilustračný obrázok

Vnútorný pohľad na továreň s vlhkými oknami, ktoré odhaľujú stroje. V popredí otvorená elektrická rozvodná skriňa plná káblov a obvodov.

Diagram znázorňuje príslušenstvo pre výkonové spínače, očíslované od 1 do 9. Obsahuje priečne umiestnené pomocné spínače a svorkovnicové bloky.

Schéma zapojenia trojfázového výkonového vypínača. Znázorňuje prepojenie L1, L2, L3 s T1, T2, T3 prostredníctvom spínacích kontaktov.

Technický výkres elektrického spínača s rozmermi. Predný a boční pohľad zobrazujú detailné geometrické rozmery.

'Stýkač so štyrmi pripojovacími bodmi, logom Siemens a ovládacou pákou na riadenie elektrických obvodov.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

20 A

Typ kontaktu

3 spínacie

Pripojenie

skrutkovací

Druh obalu

Piece

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (85,36 € / kus)

95,83 €

-11 %

85,36 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu motora
Vykonanie vlákna: M4
Hmotnosť: 360 g
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Izolačné napätie: 690 V
Stratový výkon: 8 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-4BA10

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 13 A

Rozsah nastavenia prúdu (max.): 20 A

Rozsah nastavenia (prúd): 13 - 20 A

Typ kontaktu: 3 spínacie

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 97 mm

: 97 mm

: 7.5 kW

: NIE

: 20 A

: NIE

: 3

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1431019 Siemens 3RV2021-4BA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 13 - 20 A Spínacie napätie (max.): 690

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431019 Siemens 3RV2021-4BA10 výkonový vypínač 1 ks 3 spínacie Rozsah nastavenia (prúd): 13 - 20 A Spínacie napätie (max.): 690

Popis

Istič veľkosti S0 na ochranu motora, TRIEDA 10 A-spúšť 13...20 A N-spúšť 260 A Skrutkové pripojenie Štandardná vypínacia schopnosť Istič SIRIUS 3RV2 na ochranu motora pre bezpečné odpojenie v prípade skratu a ochranu záťaží a systému pred preťažením, ako aj pre bezpečné odpojenie systému od siete.
Kompaktné a klimaticky odolné ističe sú vďaka nízkemu odvodu tepla optimalizované na použitie v priechodkách pre spotrebiteľov a sú samozrejme vhodné aj pre motory IE3/IE4. Celosvetové schválenia (napr. IEC a UL/CSA) a použitie v potenciálne výbušných prostrediach (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé proti preťaženiu), ochranu systému, ochranu proti skratu štartovacích kombinácií, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v IT sieťach. Sú dostupné so skrutkovými alebo pružinovými pripojeniami pre rýchle, bezúdržbové a vibráciám odolné pripojenie a voliteľne so zabudovaným pomocným spínačom.
Komplexný sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., je štandardizovaný pre všetky veľkosti. Použitie rôznych možností napájania energiou, ako napríklad pridružený napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčený rad 3RV1.
Jednoduchý, efektívny, vždy aktuálny – modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
