Siemens 3RV2021-4BA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 13 - 20 A Spínacie napätie (max.): 690 V/AC (š x v

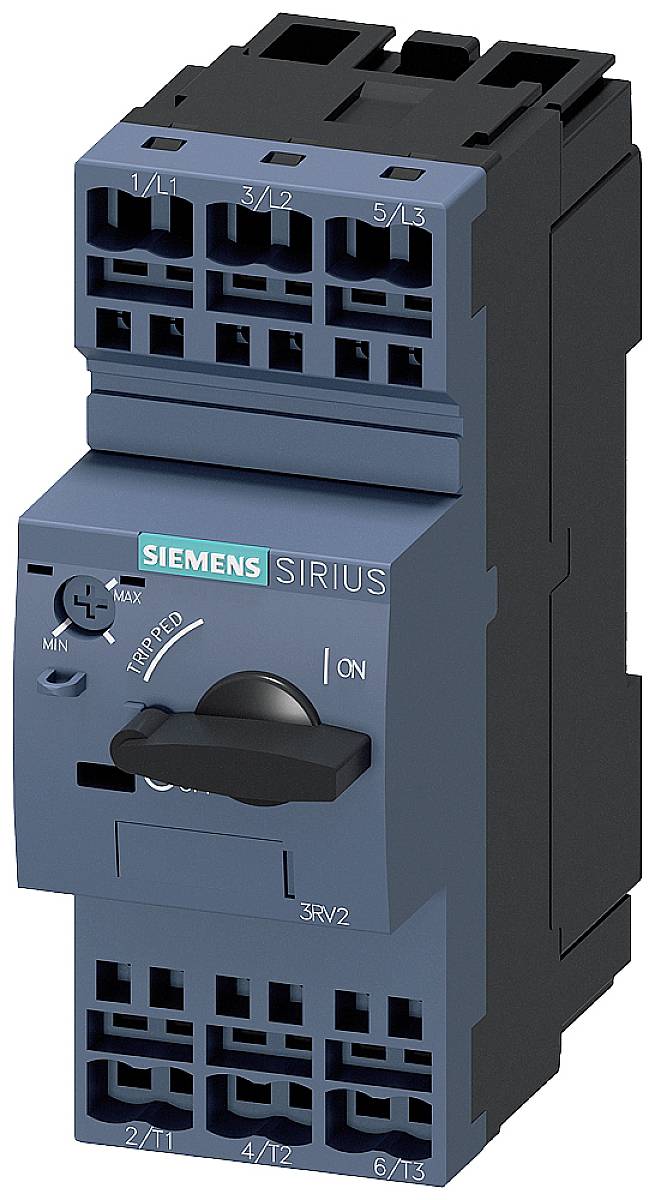

Siemensov Sirius výkonový istič v tmavej modrej a čiernej farbe s otočným gombíkom a prípojkami. Označený nápismi 'SPUSTENÝ' a 'ZAPNUTÝ'.

Ilustračný obrázok

Obrázok znázorňuje vnútorný priestor elektrického rozvádzača vedľa veľkého okna posiateho dažďovými kvapkami. Vonku je viditeľný priemyselný stroj.

Diagram znázorňuje príslušenstvo pre výkonový spínač, očíslované od 1 do 9, s prepájacími čiarami a popismi.

Schéma zapojenia trojfázového výkonového spínača s tromi spínačmi pre fázy L1, L2 a L3; zobrazuje spojené body 1/L1, 3/L2, 5/L3 a 2/T1, 4/T2, 6/T3.

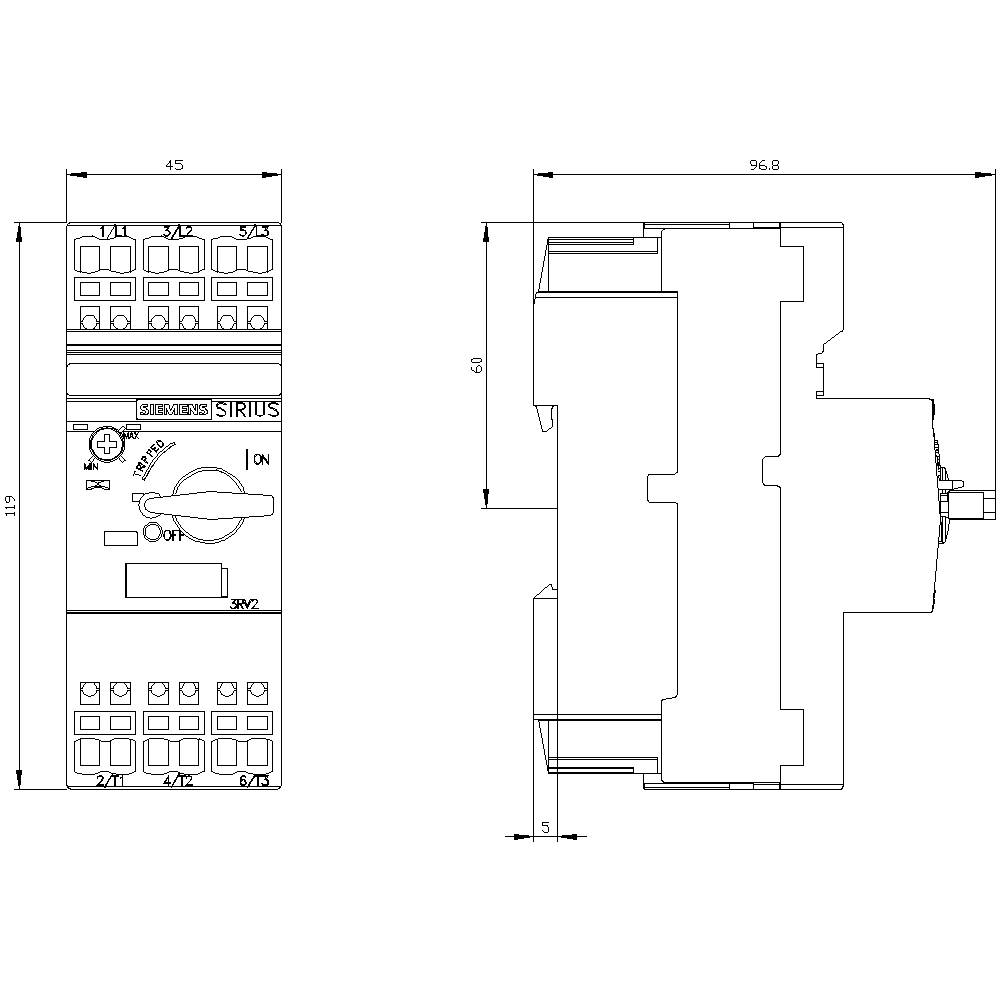

Technický výkres spínacieho zariadenia SIRIUS s rozmermi v milimetroch, zobrazujúci predný a bočný pohľad pre plánovanie montáže.

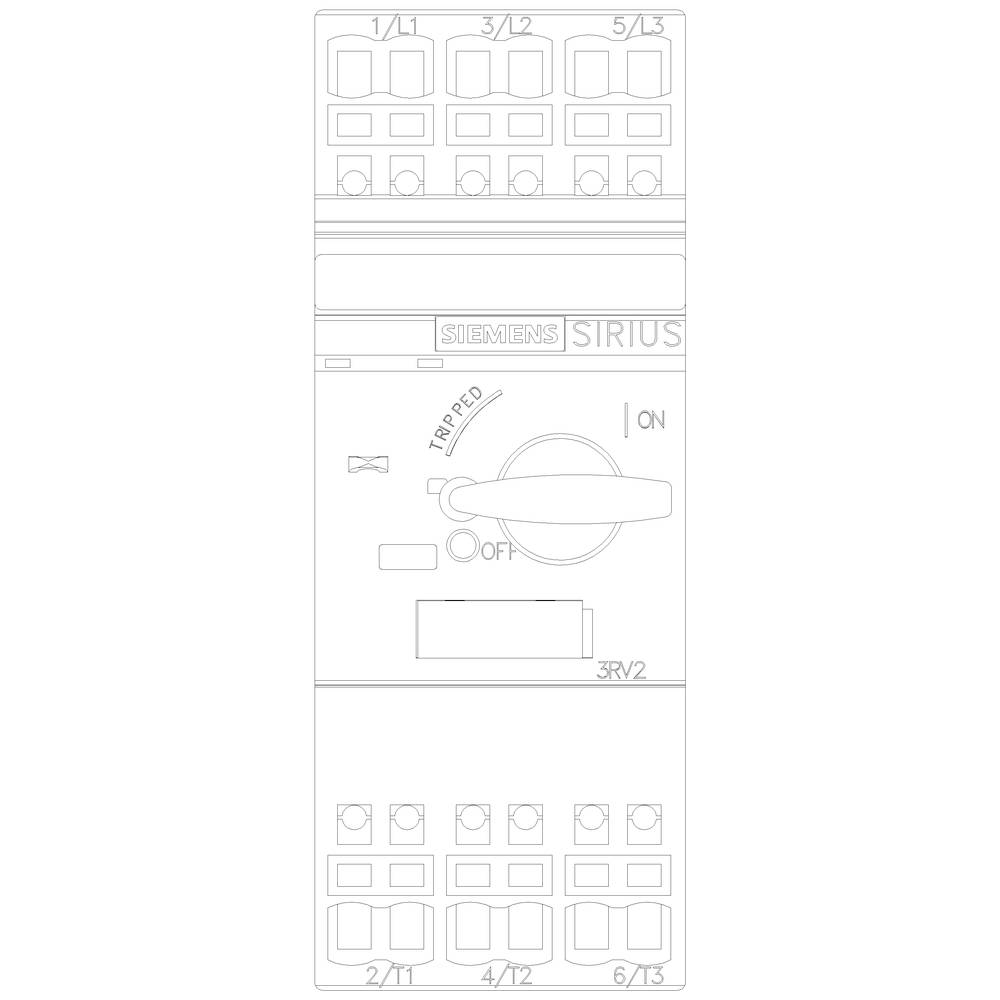

Schématický symbol spínača Siemens Sirius, znázorňujúci polohy: 'ZAP', 'VYP', 'SPUSTENÝ'.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

20 A

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RV2021-4BA20

Konštrukčná veľkosť

Datasheety: (PDF)

Doručenie: Po 2. 11.

Počet

Celkom (105,68 € / kus)

105,68 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 20 A.
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 10 mm²
Max. Prierez vodiča (jemne splietaný): 6 mm²

Kategória výrobku: výkonový vypínač

Typ: 3RV2021-4BA20

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 13 A

Rozsah nastavenia prúdu (max.): 20 A

Rozsah nastavenia (prúd): 13 - 20 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 119 mm

Rozmer.: (š x v x h) 45 x 119 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Farba: viacfarebná

: 45

: 119 mm

: 97 mm

: 7.5 kW

: NIE

: 20 A

: NIE

: 3

: 690-690 V

: 13-20 A

: IP20

: ÁNO

: Spring clamp connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1704558 Siemens 3RV2021-4BA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 13 - 20 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704558 Siemens 3RV2021-4BA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 13 - 20 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S0 na ochranu motora, TRIEDA 10 A-uvoľnenie 13 ... 20 A N-uvoľnenie 260 A pružinová svorka Štandardná spínacia schopnosť Istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany zaťaženia a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné spojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
