Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v

Elektrický výkonový spínač Siemens, model Sirius, v tmavom kryte s prepínačom a viacerými pripojovacími miestami hore a dole.

Ilustračný obrázok

Elektrická rozvodná skriňa s elektrickými komponentmi vedľa veľkého priemyselného lasera, pohľad cez dažďom zmáčané okno.

'Obrázok elektrického spínacieho systému s príslušenstvom, ako sú pomocné spínače, signalizačné spínače a odpájacie prvky. Komponenty sú číslované pre lepšiu orientáciu.'

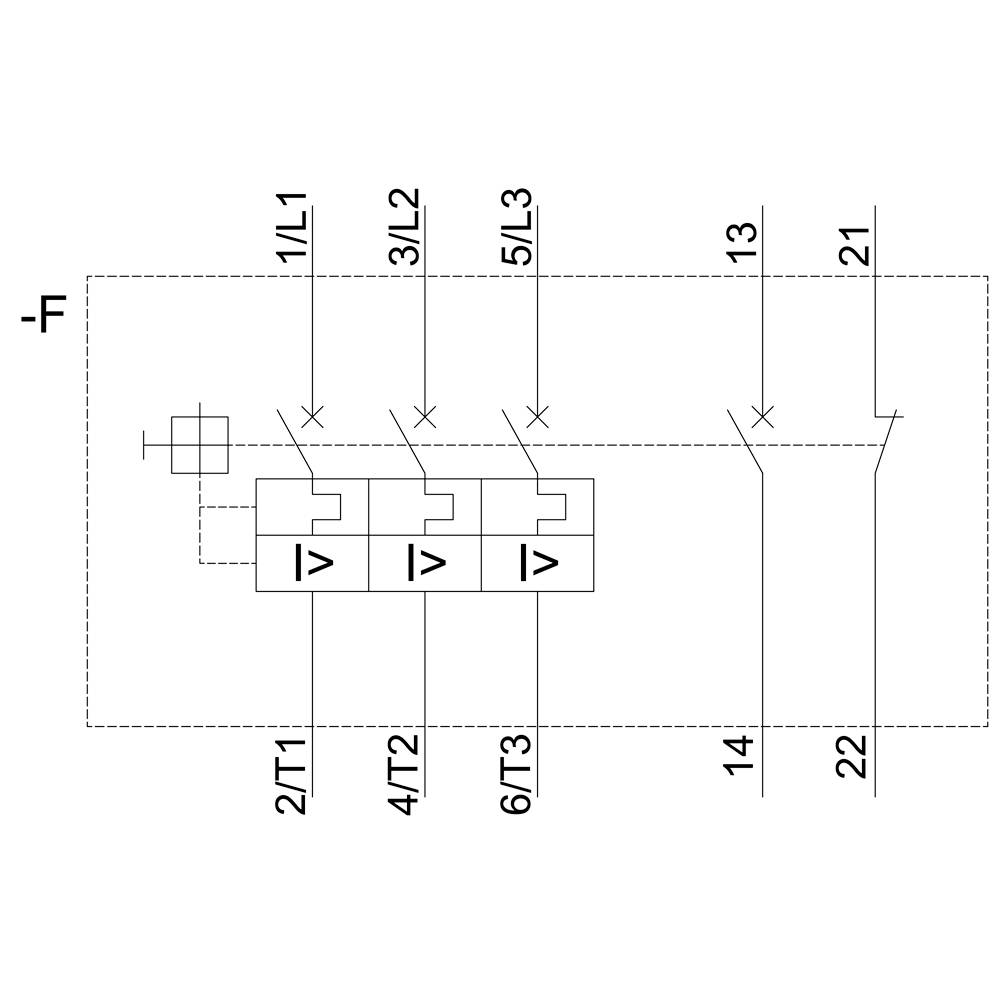

Schéma zapojenia trojfázového elektrického obvodu s ochranným kontaktom, označený 1L1, 3L2, 5L3 a ďalšími.

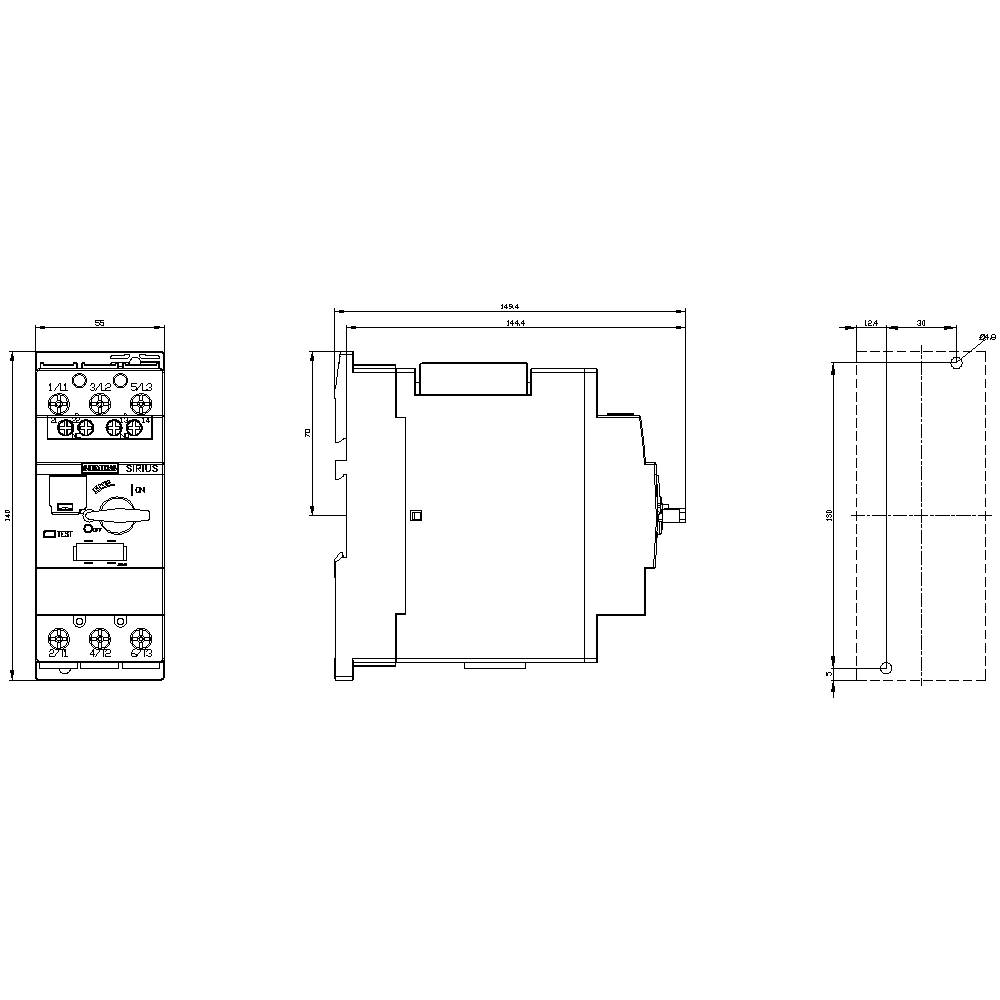

Technický výkres elektrického zariadenia s pohľadmi spredu, z boku a zhora. Sú uvedené rozmery a detaily pripojenia.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

32 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2031-4EA15

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (231,71 € / kus)

231,71 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 32 A.
Mechanická životnosť hlavných kontaktov: 50 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 35 mm²
Max. Prierez vodiča (lanko): 25 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2031-4EA15

Konštrukčná veľkosť: S2

Rozsah nastavenia prúdu (min.): 22 A

Rozsah nastavenia prúdu (max.): 32 A

Rozsah nastavenia (prúd): 22 - 32 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 149 mm

Šírka: 55 mm

V: 140 mm

Rozmer.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 55

: 140 mm

: 149 mm

: 15 kW

: ÁNO

: 32 A

: NIE

: 3

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 65 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704590

Tento produkt

32 A

Piece

22 A

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1704589

25 A

18 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1736184

20 A

Piece

14 A

Na stiahnutie

Datasheet

Datasheet 1704590 Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704590 Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S2 na ochranu motora, Trieda 10 A-uvoľnenie 22 ... 32 A N-uvoľnenie 416 A skrutková svorka Štandardná spínacia schopnosť s priečnymi pomocnými spínačmi 1 NO + 1 NC SIRIUS 3RV2 istič na ochranu motora pre bezpečné odpojenie v v prípade skratu a ochrany záťaží a systému pred preťažením, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
