Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v

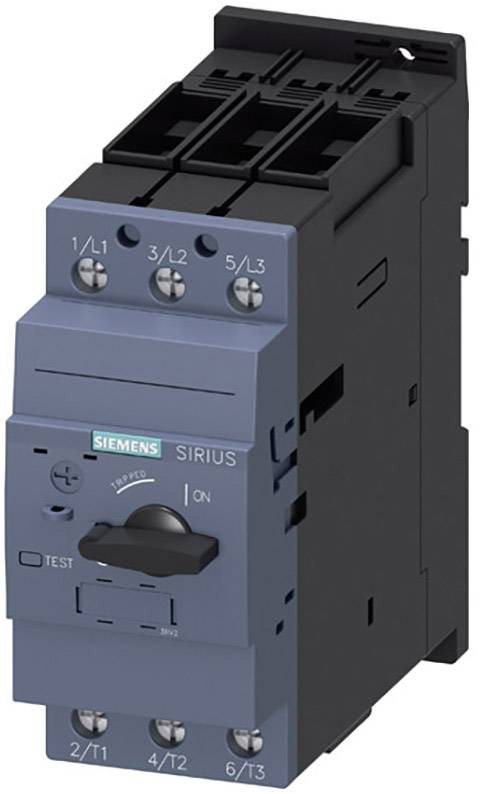

Elektrický výkonový istič značky Siemens Sirius, typicky používaný na kontrolu a zabezpečenie elektrických obvodov.

Ilustračný obrázok

'Ovládací panel strojového riadenia s otvorenými elektrickými obvodmi vľavo. Cez dažďom zmáčané okno vpravo je čiastočne rozmazaná výrobná hala.'

'Znázornenie rôznych príslušenských dielov pre výkonové vypínače vrátane pomocných spínačov, signalizačných spínačov a odpojovačov.'

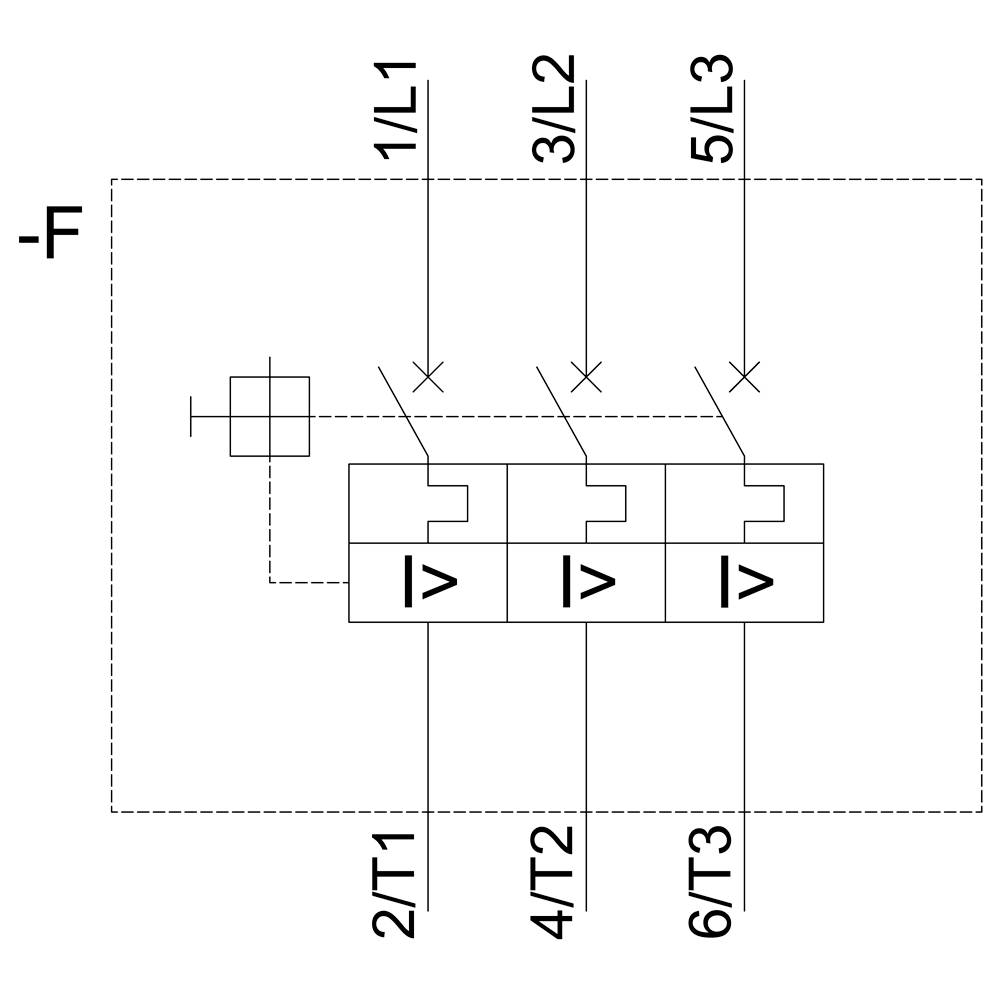

Schéma zapojenia trojfázového ochranného spínača s označeniami: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

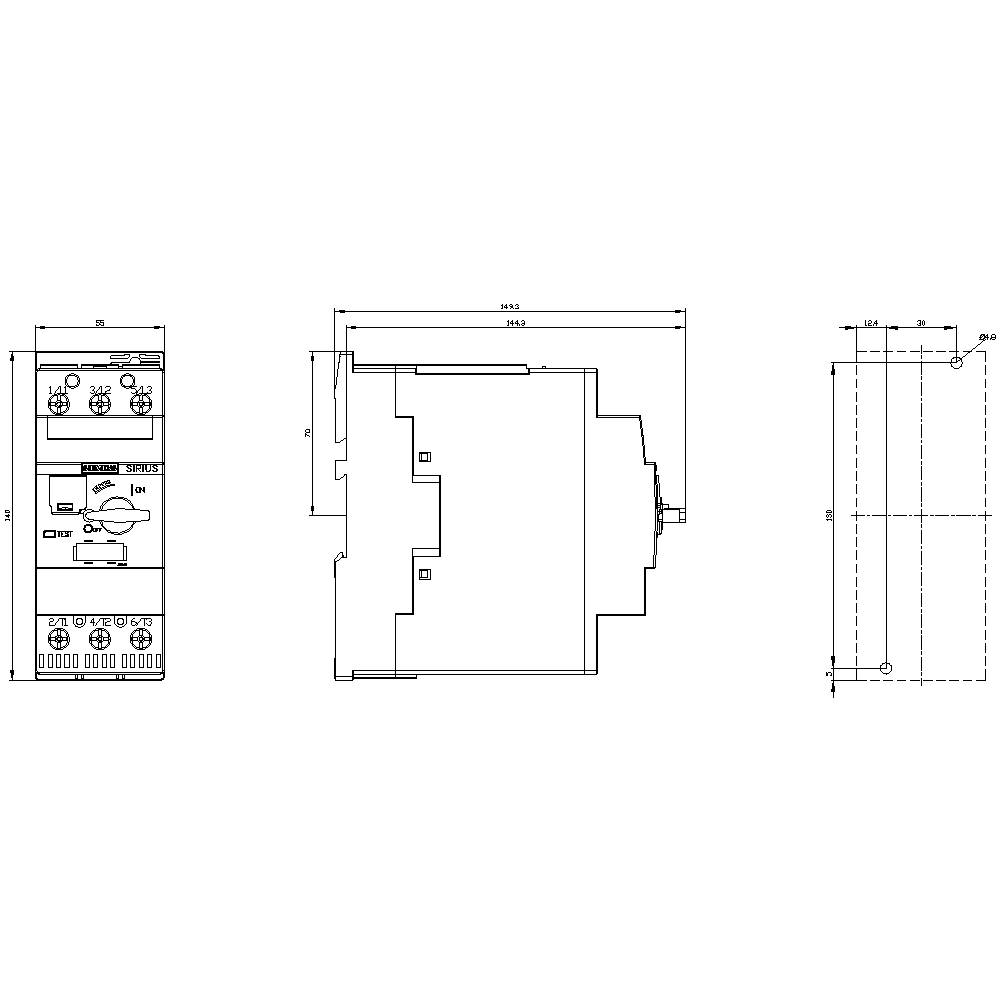

Technický výkres elektronického zariadenia s rozmermi a schémou zapojenia. Trojpohľadový nákres: predný, bočný a zadný pohľad.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

73 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2031-4KA10

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (215,45 € / kus)

274,17 €

-21 %

215,45 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu motora
Vykonanie vlákna: M6
hmotnosť: 1172 g
Mechanická životnosť: 20 000
Elektrická životnosť: 20 000
Izolačné napätie: 690 V
Stratový výkon: 21 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2031-4KA10

Konštrukčná veľkosť: S2

Rozsah nastavenia prúdu (min.): 62 A

Rozsah nastavenia prúdu (max.): 73 A

Rozsah nastavenia (prúd): 62 - 73 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: skrutkovací

: IP20

Hĺbka: 149 mm

Šírka: 55 mm

V: 140 mm

Rozmer.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 55

: 140 mm

: 149 mm

: 37 kW

: NIE

: 73 A

: NIE

: 3

: 690-690 V

: 62-73 A

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 65 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1431045

Tento produkt

73 A

Piece

62 A

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1704589

25 A

18 A

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1736184

20 A

Piece

14 A

Na stiahnutie

Datasheet

Datasheet 1431045 Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1431045 Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S2 na ochranu motora, Trieda 10, uvoľnenie A, 62 ... 73 A, uvoľnenie N, skrutkovacia svorka 949 A, štandardná spínacia schopnosť, istič SIRIUS 3RV2 na ochranu motora pre bezpečné vypnutie v prípade skratu a ochrany záťaží a systému proti preťaženiu, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné spojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.
