Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v

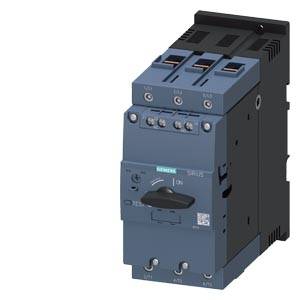

Elektrický výkonový spínač od Siemensu, typicky používaný v priemyselných aplikáciách, s prepínačom na ovládanie.

Ilustračný obrázok

Otvorený kontrolný systém zariadenia so strojmi v pozadí, zachytený cez okno s dažďovými kvapkami. Scéna technickej miestnosti.

Pripevniteľné príslušenstvo pre spínače: zahŕňa priečne prúdové spínače, bočný pomocný spínač, napäťový odpojovač a izolačné kryty. Diagram znázorňuje prepojenia a aplikácie.

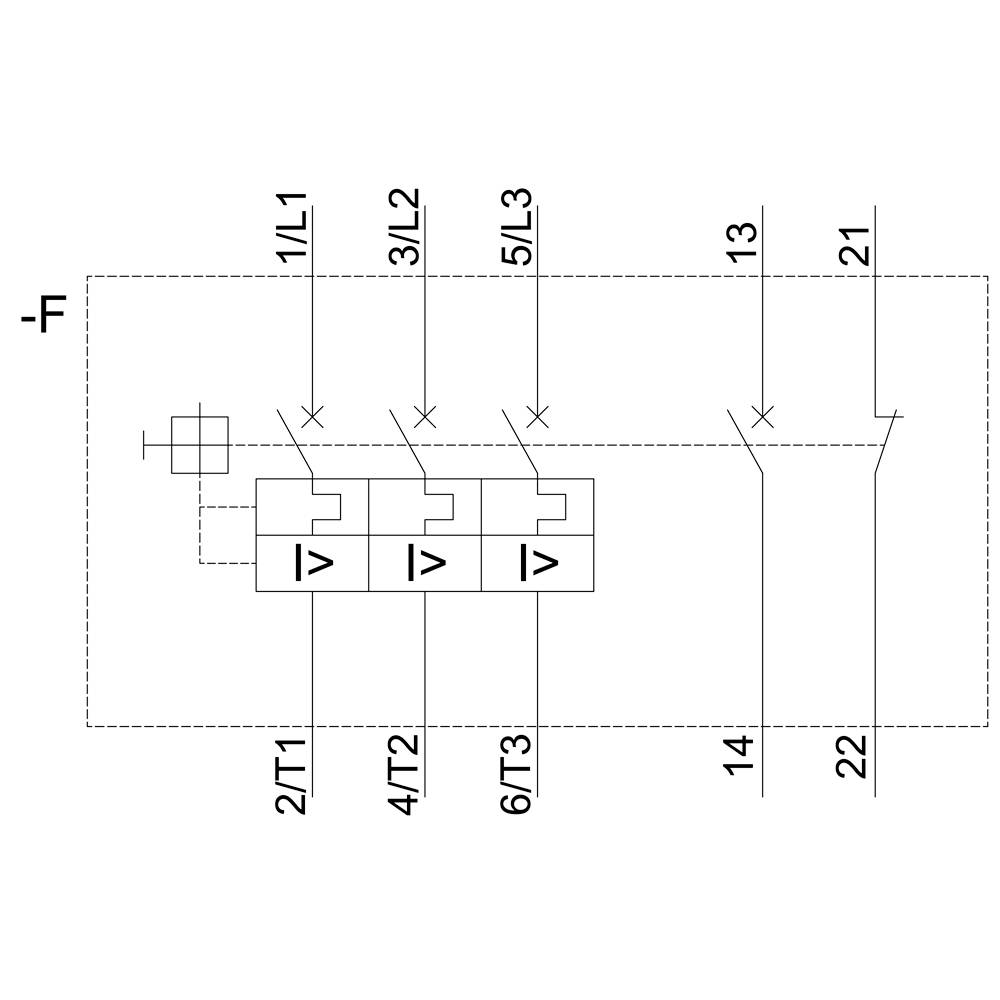

Schéma zapojenia trojfázového výkonového zosilňovača s popiskami: 1/L1, 3/L2, 5/L3 ako vstupy; 2/T1, 4/T2, 6/T3 ako výstupy.

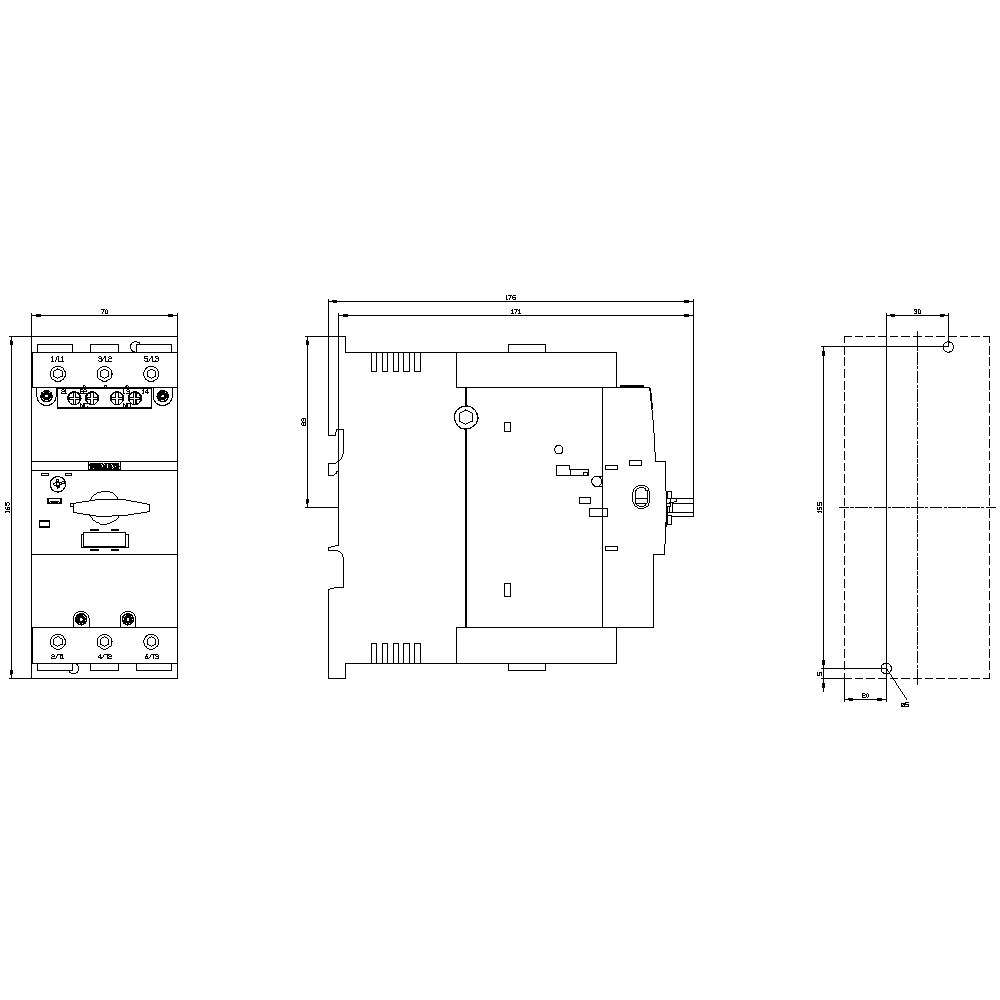

Technický výkres elektrického ochranného spínača s troma pohľadmi: čelný pohľad, bočný pohľad a pohľad zhora s rozmermi.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

50 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2041-4HA15

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (345,53 € / kus)

345,53 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 50 A.
Mechanická životnosť hlavných kontaktov: 25 000 spínacích cyklov
Max. Prierez vodiča (jemne splietaný): 50 mm²

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2041-4HA15

Konštrukčná veľkosť: S3

Rozsah nastavenia prúdu (min.): 36 A

Rozsah nastavenia prúdu (max.): 50 A

Rozsah nastavenia (prúd): 36 - 50 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Bauform S3

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 176 mm

Šírka: 70 mm

V: 165 mm

Rozmer.: (š x v x h) 70 x 165 x 176 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 70

: 165 mm

: 176 mm

: 22 kW

: ÁNO

: 50 A

: NIE

: 3

: IP20

: ÁNO

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: ÁNO

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746895

Tento produkt

50 A

Piece

36 A

Siemens 3RV2041-4MA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 75 - 93 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1705001

93 A

75 A

Siemens 3RV2042-4FA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1705002

40 A

28 A

Siemens 3RV2041-4FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1746893

40 A

28 A

Siemens 3RV2041-4HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746894

50 A

Piece

36 A

Siemens 3RV2041-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 45 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 45 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1746897

63 A

45 A

Na stiahnutie

Datasheet

Datasheet 1746895 Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746895 Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S3 na ochranu motora, Trieda 10 A-uvoľnenie 36 ... 50 A N-uvoľnenie 650 A skrutková svorka Štandardná spínacia schopnosť s priečnymi pomocnými spínačmi 1 NO + 1 NC SIRIUS 3RV2 istič na ochranu motora pre bezpečné odpojenie v v prípade skratu a ochrany záťaží a systému pred preťažením, ako aj pre bezpečné oddelenie systému od siete.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
