Siemens 3RV2311-0HC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

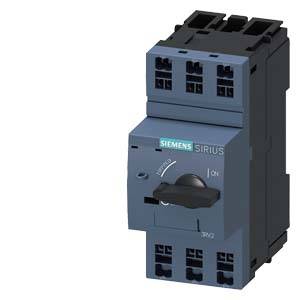

Sivý spínač Siemens SIRIUS pre priemyselné aplikácie, ktorý zobrazuje polohu medzi 'I' (zapnuté) a 'O' (vypnuté).

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje prepojené komponenty, pričom vonku prší a dažďové kvapky stekajú po okne. V pozadí je vidieť stroj.

Diagram znázorňuje príslušenstvo pre výkonový vypínač: priečny pomocný spínač, bočný pomocný spínač, signalizačný spínač, držiak izolačnej vzdialenosti a svorkovnicové bloky.

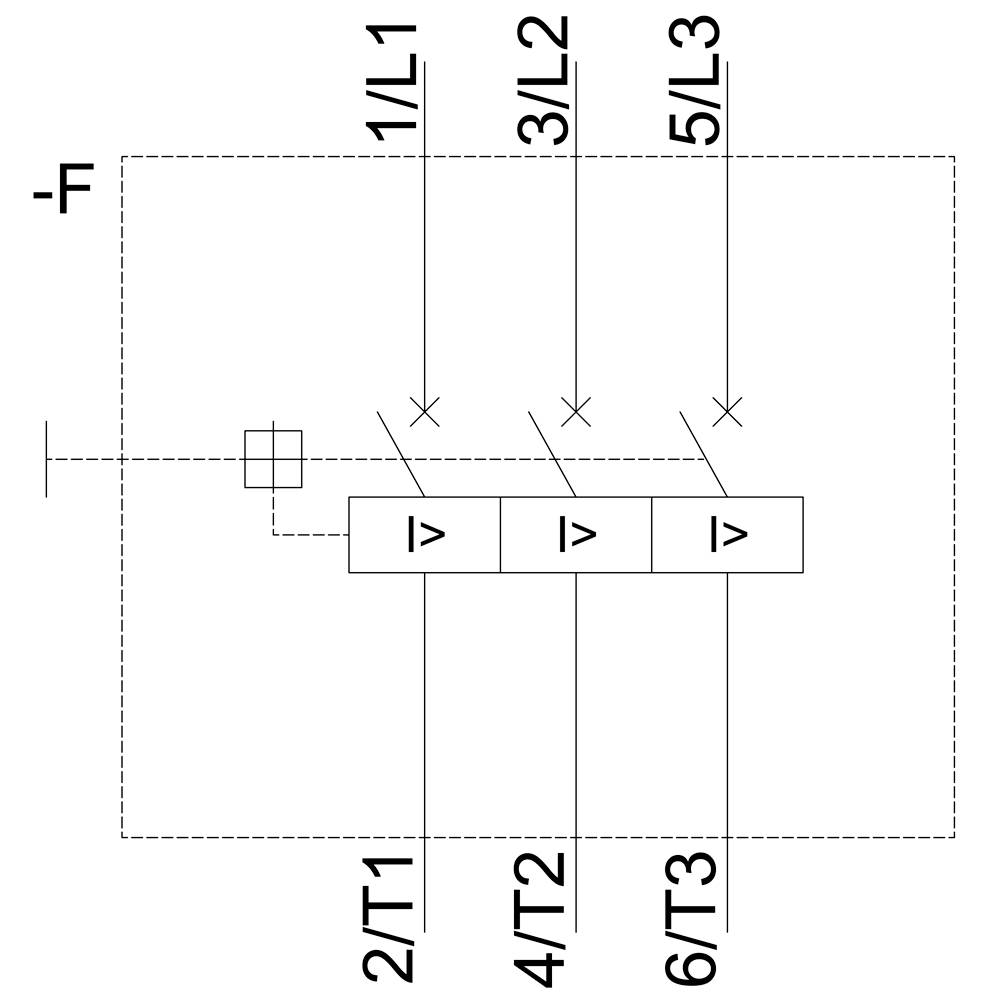

Schéma zapojenia s transformátorom 'T', ktorý rozdeľuje napätie na tri záťaže 'L1', 'L2' a 'L3'. Označenia: '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

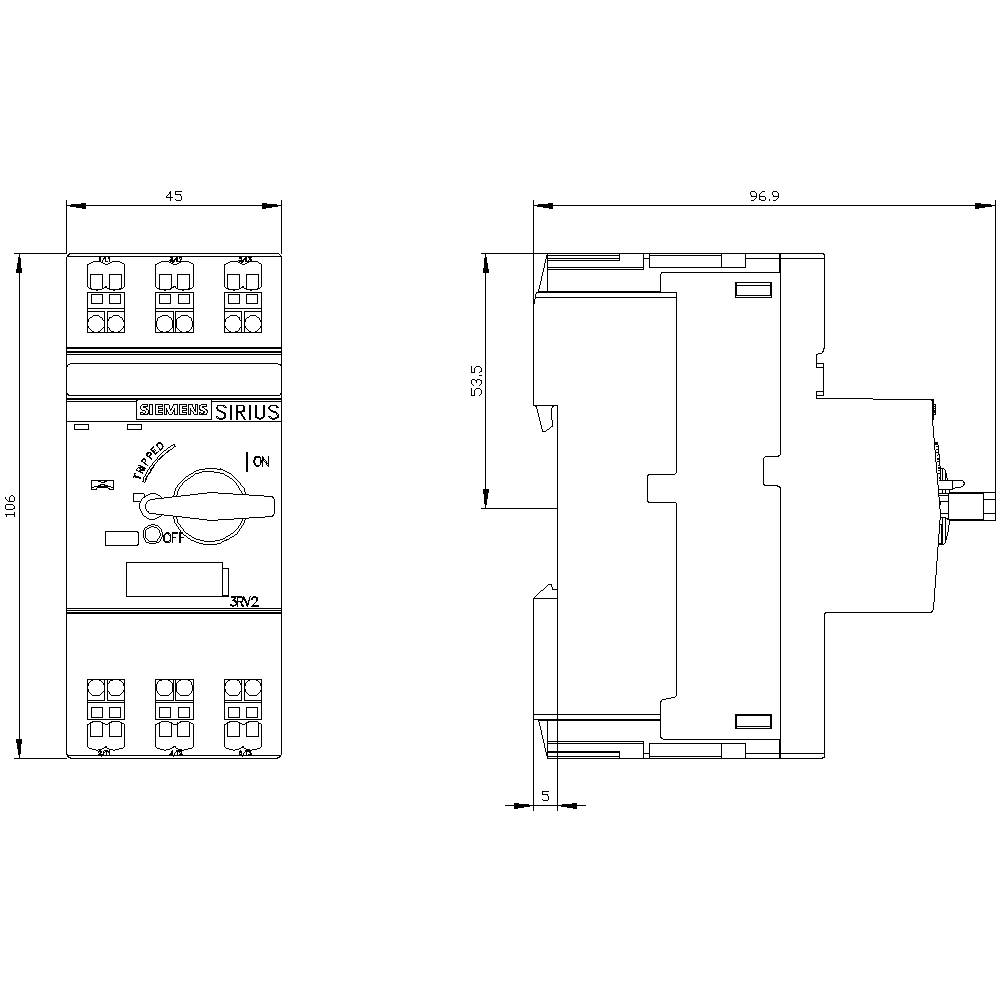

Technický výkres spínača z bočného pohľadu. Rozmery: 45 x 96,9 mm, výška 106 mm. Na prednej strane je uvedený názov značky 'SIRIUS'.

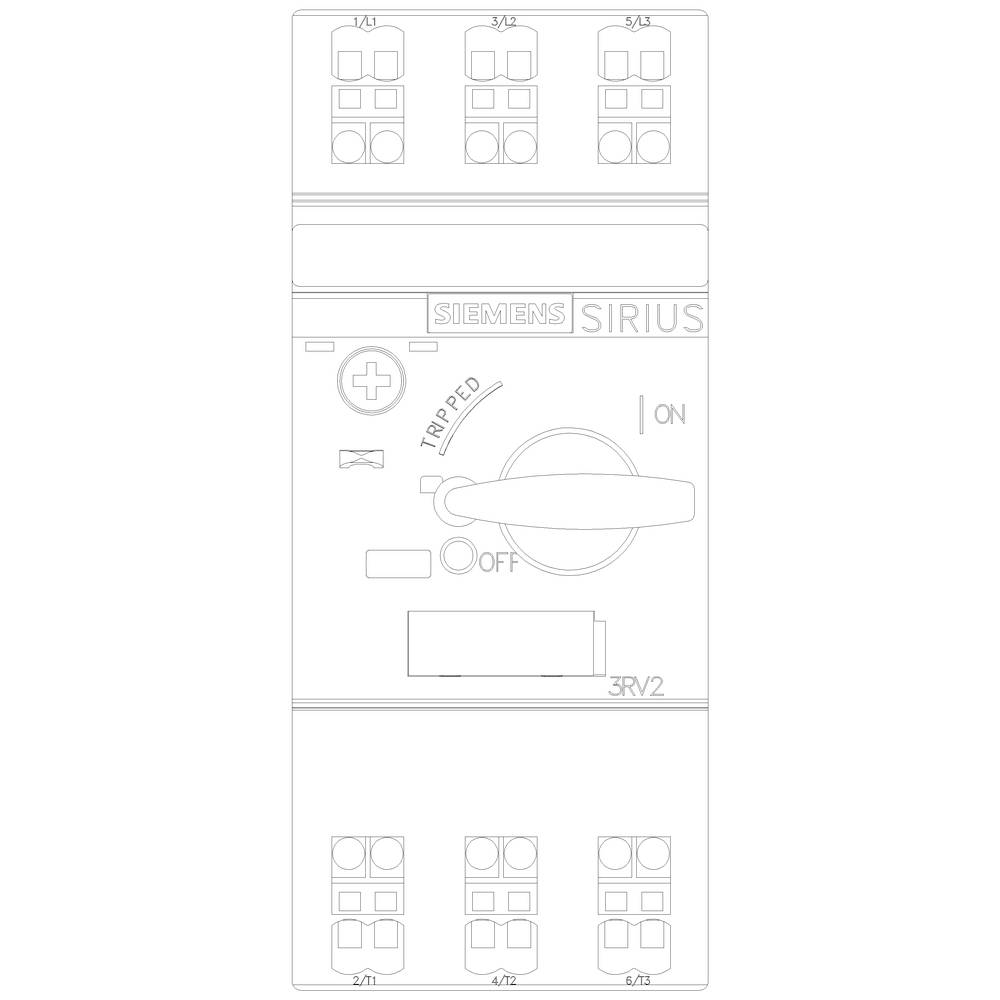

'Spínač od Siemensu: Hlavný spínač v strede s polohami VYP a ZAP.'

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Pripojenie

prípojka s pružinovým protiťahom

Typ

3RV2311-0HC20

Konštrukčná veľkosť

S00

Počet pólov

3-pólové

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Trvalý prúd: 0,8 A
Mechanická životnosť hlavných kontaktov: 100 000 spínacích cyklov
Max. Prierez vodiča (jednoduchý alebo viacžilový): 4 mm²
Max. Prierez vodiča (lanko): 2,5 mm²

Kategória výrobku: výkonový vypínač

Typ: 3RV2311-0HC20

Konštrukčná veľkosť: S00

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: zaklapávacie uchytenie
upevnenie pomocou skrutiek

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 106 mm

Rozmer.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 45

: 106 mm

: 97 mm

: 0.2 kW

: NIE

: 0.8 A

: NIE

: 3

: IP20

: NIE

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.11 - 0.16 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.14 - 0.2 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednávacie číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.18 - 0.25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.22 - 0.32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.28 - 0.4 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.35 - 0.5 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednávacie číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednávacie číslo:1745457

0.63 A

Piece

0.45 A

Na stiahnutie

Datasheet

Datasheet 1747075 Siemens 3RV2311-0HC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1747075 Siemens 3RV2311-0HC20 výkonový vypínač 1 ks Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Popis

Istič veľkosti S00 pre kombináciu štartéra, menovitý prúd 0,8 A, N-uvoľnenie 10 A, pružinové pripojenie, štandardná spínacia schopnosť, istič SIRIUS 3RV2 pre štartovacie kombinácie pre bezpečnú ochranu záťaže v prípade skratu a pre bezpečné odpojenie od sieť.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
