Siemens 3RV2421-4DA15 výkonový vypínač 1 ks 1 rozpínací, 1 spínací Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie

Elektrický spínač od Siemensu v bočnom pohľade. Spínač ukazuje 'ZAP' a má niekoľko skrutkových pripojení hore.

Ilustračný obrázok

Zobrazenie otvoreného rozvádzača vedľa dažďom zmáčaného okenného skla, za ktorým je viditeľný priemyselný stroj.

Diagram znázorňuje príslušenstvo pre výkonové spínače: pomocný spínač, prepäťový spúšťač, signalizačný kontakt, oddeľovač a svorkovnicu.

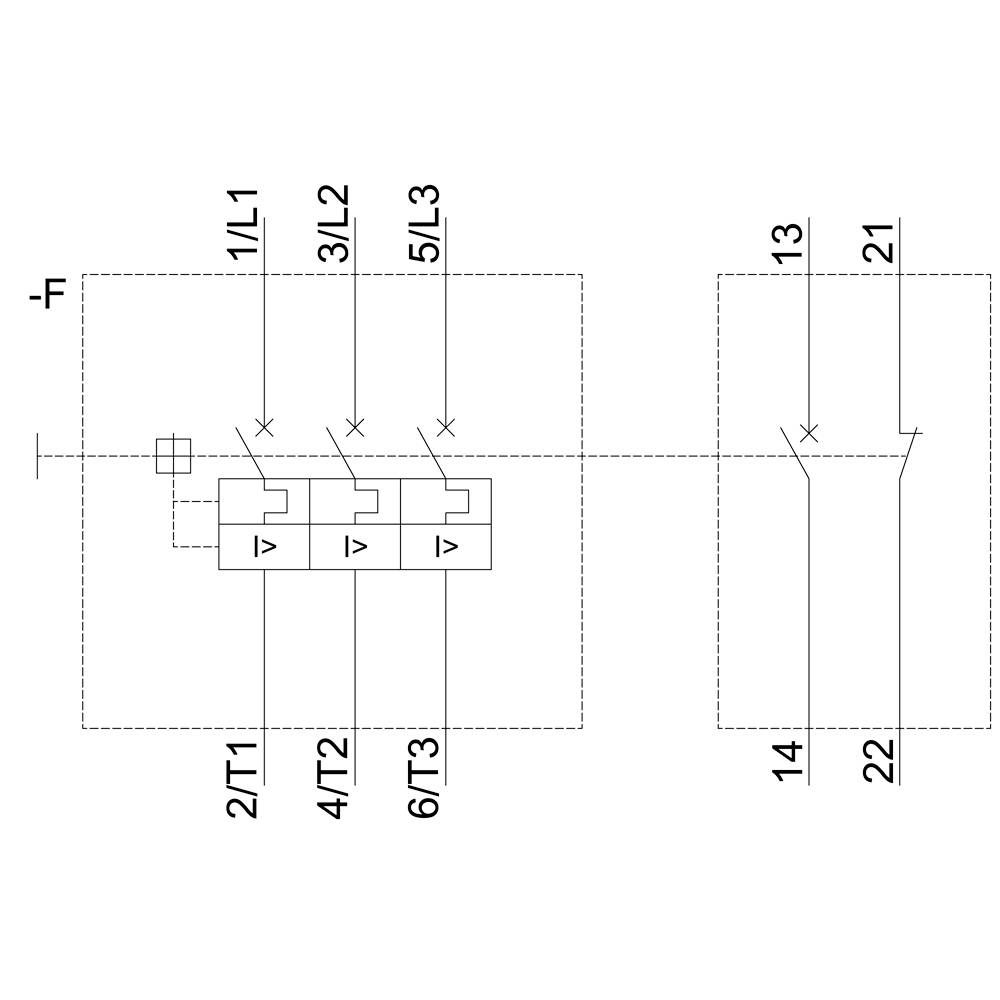

Poistka vľavo pripája transformátor vpravo. Pripojenie cez prepínač a poistkové prvky T1, T2, T3. 3-fázové vedenie.

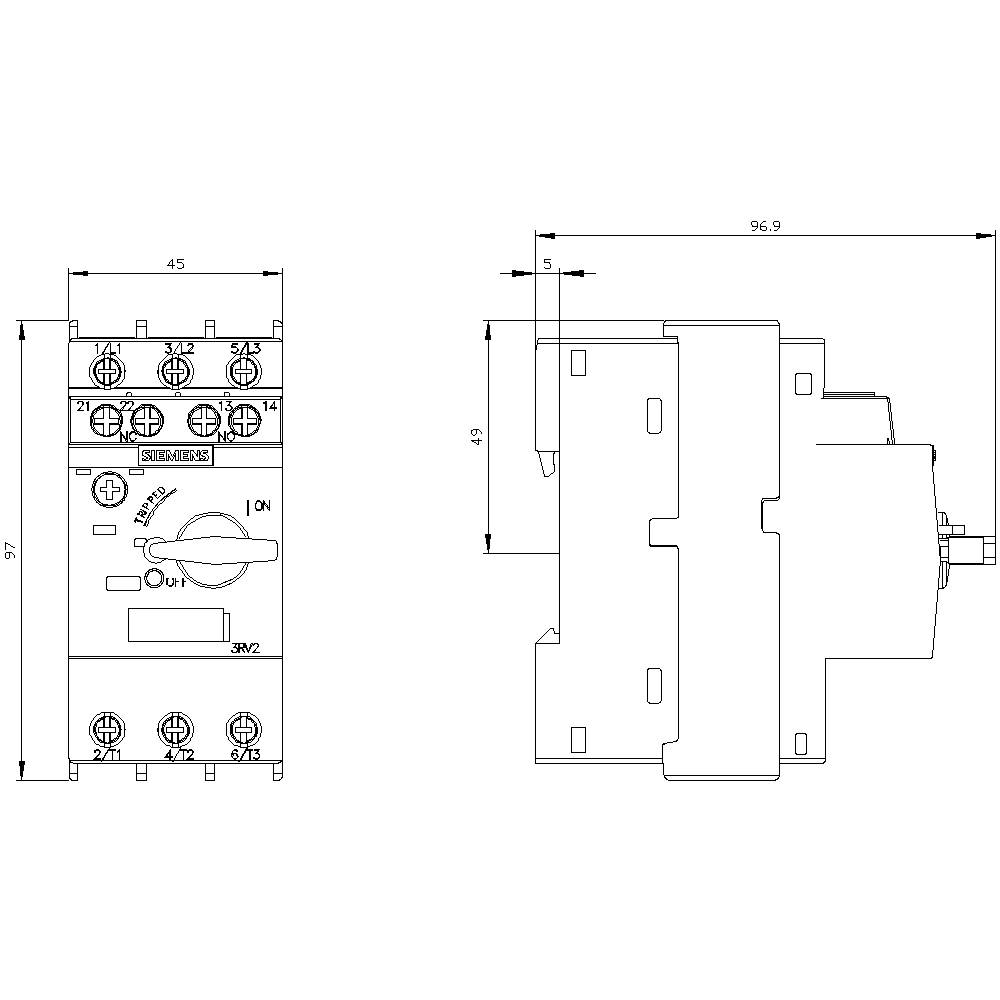

Technický výkres elektrického zariadenia s rozmermi: šírka 45 mm, výška 97 mm, hĺbka 49 mm. Pohľad z pravej strany.

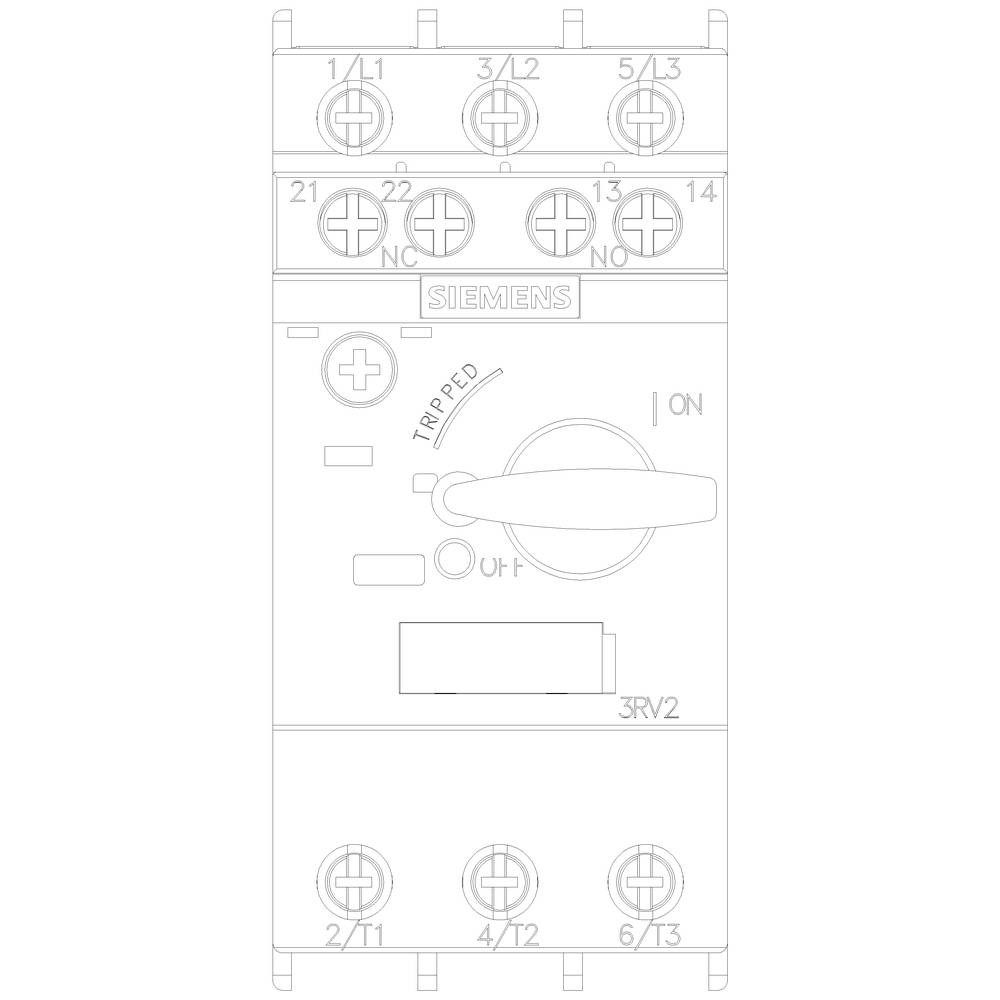

Prepínač s otočným ovládačom" zobrazuje spínací mechanizmus na elektrickom zariadení od spoločnosti Siemens s rôznymi pripojovaciemu bodmi.

1/6

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

25 A

Typ kontaktu

1 rozpínací

1 spínací

Pripojenie

skrutkovací

Typ

3RV2421-4DA15

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (154,46 € / kus)

154,46 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu transformátora
Hmotnosť: 0 400 kg
Vykonanie závitu spojovacej skrutky: M4, M3
Mechanická životnosť: 100 000
Elektrická životnosť: 100 000
Stratový výkon: 8 W
Frekvencia: 50/60 Hz

Kategória výrobku: výkonový vypínač

Typ: 3RV2421-4DA15

Konštrukčná veľkosť: S0

Rozsah nastavenia prúdu (min.): 18 A

Rozsah nastavenia prúdu (max.): 25 A

Rozsah nastavenia (prúd): 18 - 25 A

Zaťažovací prúd: 25 A

Typ kontaktu: 1 rozpínací
1 spínací

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 97 mm

Šírka: 45 mm

V: 97 mm

Rozmer.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 1

: 1

: 25 A

: 3

: 0

: IP20

: Other

: NIE

: Screw connection

: Wing knob

: NIE

: 55 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Rozsah nastavenia prúdu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.7 - 1 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednávacie číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.45 - 0.63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednávacie číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 0.55 - 0.8 A Spínacie napätie (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednávacie číslo:1741982

0.8 A

0.55 A

Na stiahnutie

Datasheet

Datasheet 1701335 Siemens 3RV2421-4DA15 výkonový vypínač 1 ks 1 rozpínací, 1 spínací Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1701335 Siemens 3RV2421-4DA15 výkonový vypínač 1 ks 1 rozpínací, 1 spínací Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie

Popis

Veľkosť ističa S0 na ochranu transformátora A-uvoľnenie 18 ... 25 A N-uvoľnenie 400 A skrutkové pripojenie Štandardná spínacia schopnosť s priečnymi pomocnými spínačmi 1 NO + 1 NC SIRIUS 3RV2 istič na ochranu transformátora pre bezpečnú ochranu transformátorov proti skratu obvody a preťaženia.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
