Siemens 3RV2431-4EA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v

Modro-sivý elektrický stykač od SIEMENS s nápisom 'ON'. Má niekoľko pripájacích svoriek hore a dole.

Ilustračný obrázok

'Otvorená elektrická skriňa s káblami a zariadeniami stojí vedľa okna pokrytého vodnými kvapkami, ktoré ukazuje stroj.'

Pripojiteľné príslušenstvo pre výkonové ističe, zobrazuje možnosti pripojenia: priečne umiestnené pomocné spínače, signalizačné a odpájacie prvky, svorkovnicové bloky, napäťové spúšte.

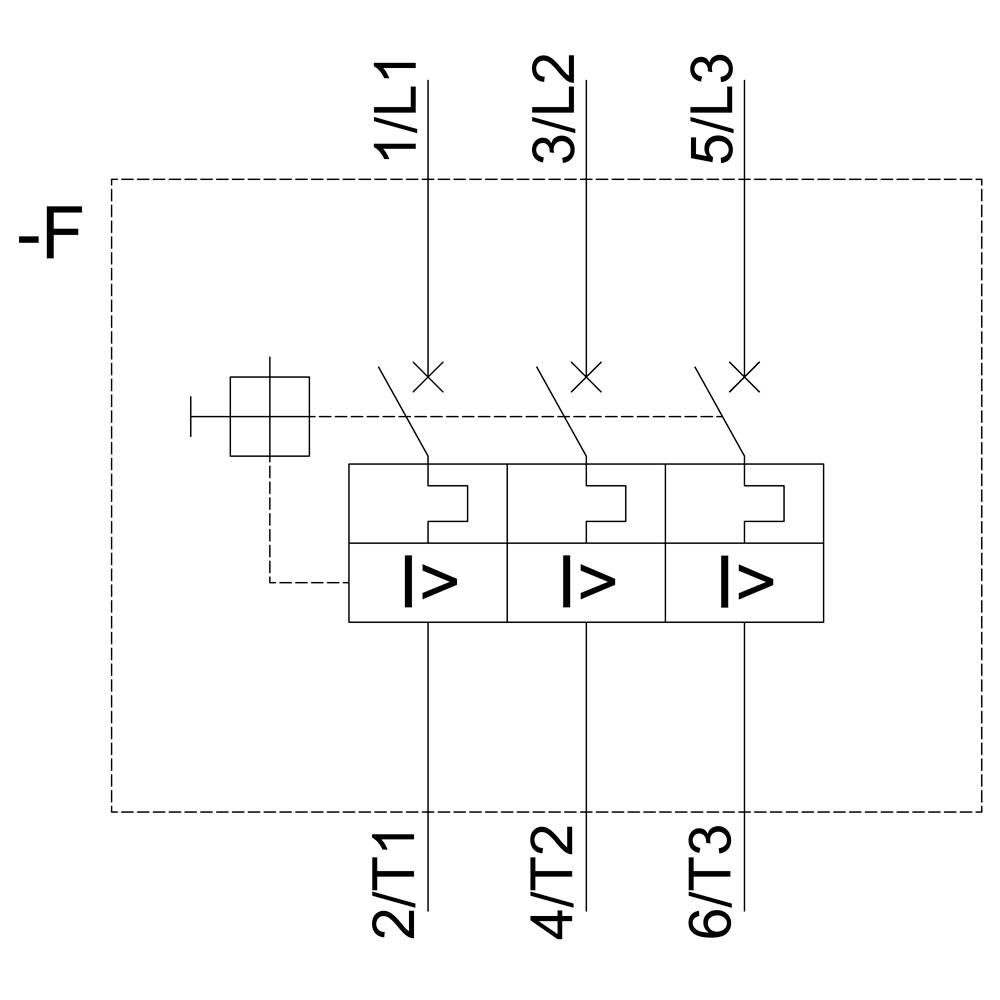

Schéma zapojenia ukazuje trojfázové relé s označením svoriek: 1/L1, 3/L2, 5/L3 ako vstupy a 2/T1, 4/T2, 6/T3 ako výstupy.

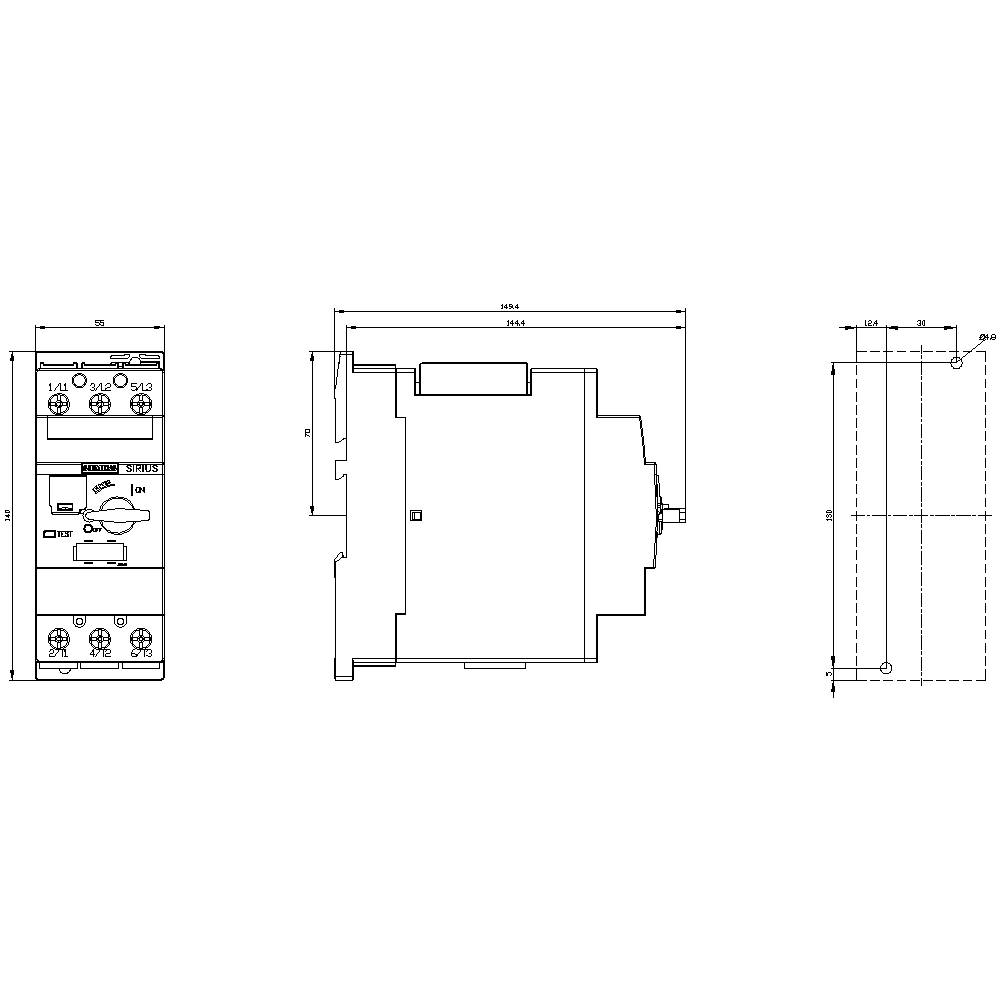

Technický výkres elektrického zariadenia s pohľadom spredu, zboku a zhora. Obsahuje rozmery a symboly pre pripojenia.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

32 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2431-4EA10

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (247,97 € / kus)

247,97 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu transformátora
Hmotnosť: 1 056 kg
Vykonanie závitu spojovacej skrutky: M6
Mechanická životnosť: 50 000
Elektrická životnosť: 50 000
Stratový výkon: 14 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2431-4EA10

Konštrukčná veľkosť: S2

Rozsah nastavenia prúdu (min.): 22 A

Rozsah nastavenia prúdu (max.): 32 A

Rozsah nastavenia (prúd): 22 - 32 A

Zaťažovací prúd: 32 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 149 mm

Šírka: 55 mm

V: 140 mm

Rozmer.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 32 A

: 3

: 22-32 A

: 20-690 V

: IP20

: Other

: NIE

: Screw connection

: Wing knob

: NIE

: 65 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1704589

25 A

18 A

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1736184

20 A

Piece

14 A

Na stiahnutie

Datasheet

Datasheet 1702522 Siemens 3RV2431-4EA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1702522 Siemens 3RV2431-4EA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Istič veľkosti S2 na ochranu transformátora A-uvoľnenie 22 ... 32 A N-uvoľnenie 640 A skrutková svorka Štandardná spínacia schopnosť Istič SIRIUS 3RV2 na ochranu transformátora pre bezpečnú ochranu transformátorov proti skratu a preťaženiu.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
