Siemens 3RV2431-4VA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 35 - 45 A Spínacie napätie (max.): 690 V/AC (š x v

Obrázok zobrazuje čierny elektrický výkonový spínač s pákovým spínačom na prednej strane. Značka je viditeľná.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s elektronickými komponentmi stojí vedľa dažďom zmáčaného skleného okna, za ktorým sú neostro viditeľné priemyselné stroje.

Diagram znázorňuje príslušenstvo pre výkonnostné spínače vrátane pomocných spínačov, odpájačov napätia a signalizačných kontaktov, číslovaných od 1 do 9.

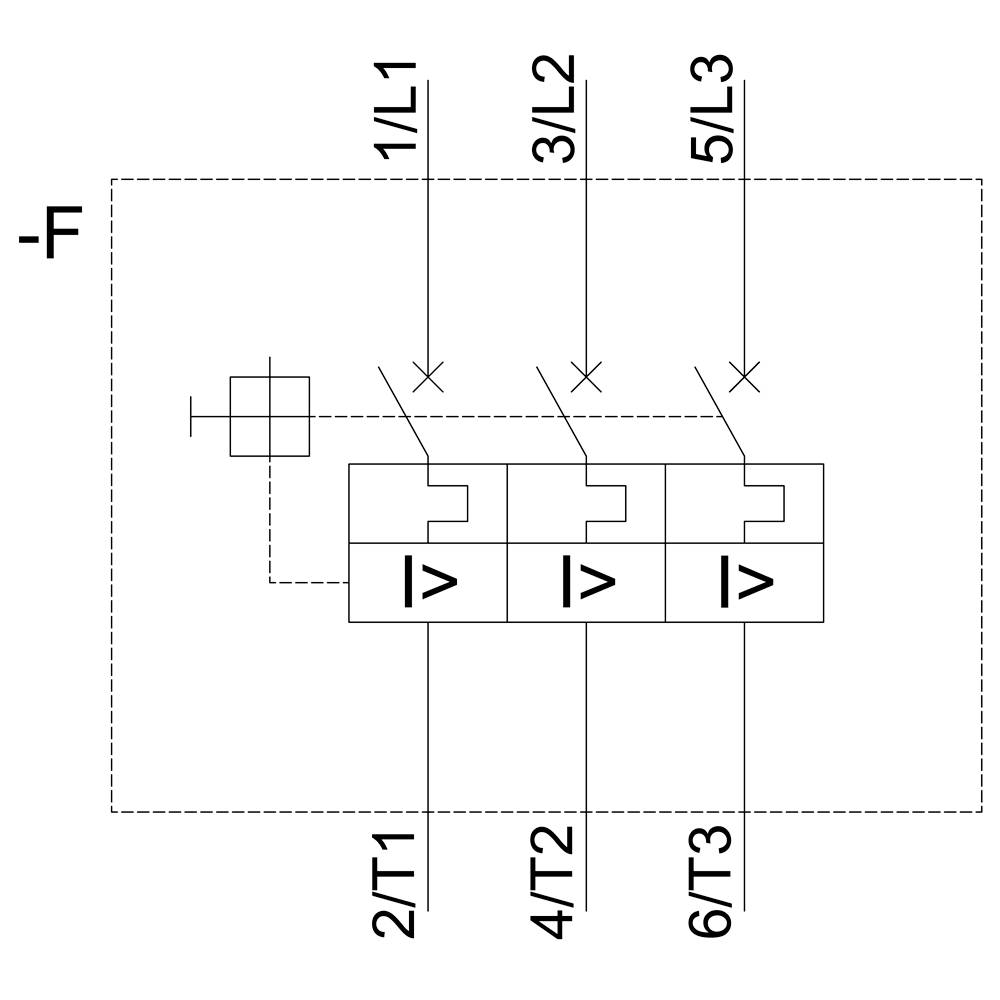

Schéma zapojenia trojfázovej elektrickej siete s ochranným relé. Tri vertikálne vedenia označujú fázy L1, L2 a L3.

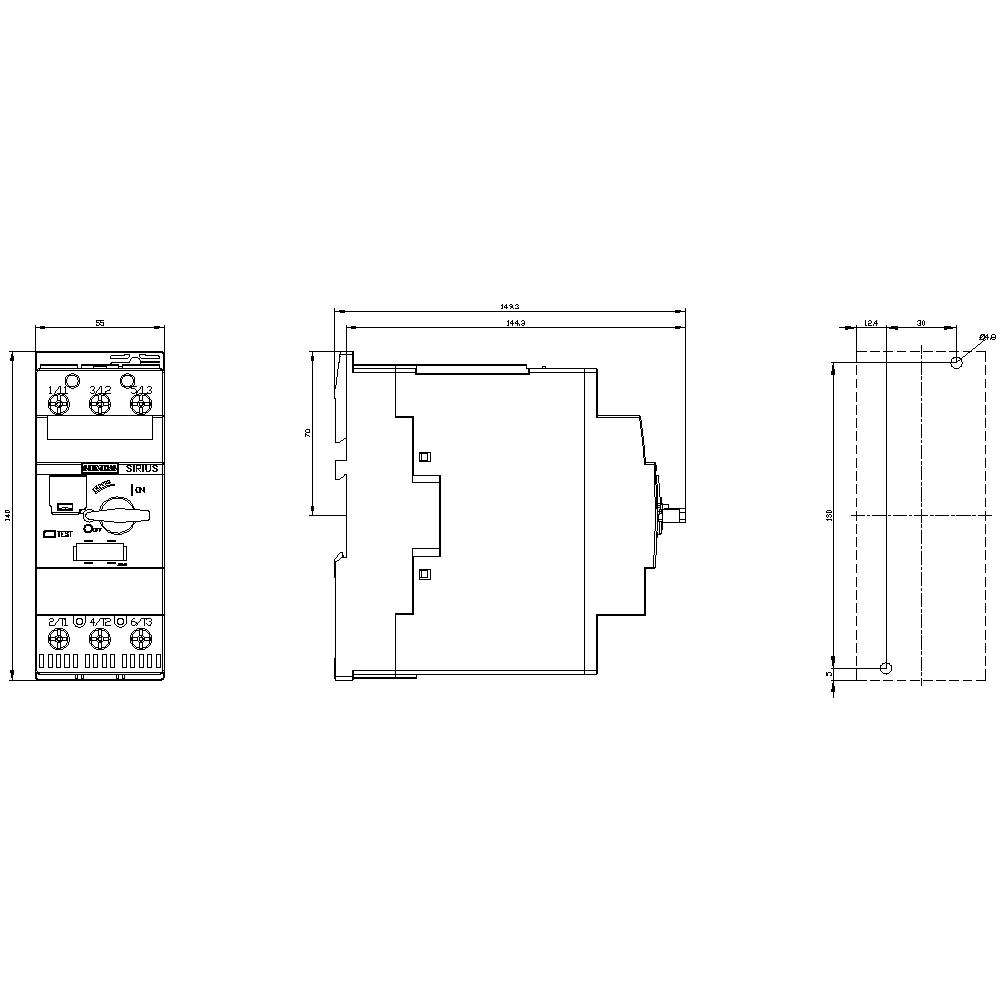

Trojpohľadový technický výkres elektrického zariadenia s popiskami a rozmermi. Predný pohľad zobrazuje prípojné miesta, bočné pohľady ukazujú kontúry krytu a presné rozmery.

1/5

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

45 A

Pripojenie

skrutkovací

Druh obalu

Single

Typ

3RV2431-4VA10

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (280,49 € / kus)

280,49 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Single

Kategória výrobku: výkonový vypínač

Typ: 3RV2431-4VA10

Konštrukčná veľkosť: S2

Rozsah nastavenia prúdu (min.): 35 A

Rozsah nastavenia prúdu (max.): 45 A

Rozsah nastavenia (prúd): 35 - 45 A

Zaťažovací prúd: 45 A

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 149 mm

Šírka: 55 mm

V: 140 mm

Rozmer.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 0

: 0

: 45 A

: 3

: IP20

: Other

: NIE

: Screw connection

: Wing knob

: NIE

: 65 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 62 - 73 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 18 - 25 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednávacie číslo:1704589

25 A

18 A

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 54 - 65 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 22 - 32 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 14 - 20 A Spínacie napätie (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednávacie číslo:1736184

20 A

Piece

14 A

Na stiahnutie

Datasheet

Datasheet 1745809 Siemens 3RV2431-4VA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 35 - 45 A Spínacie napätie (max.): 690 V/AC (š x v

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745809 Siemens 3RV2431-4VA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 35 - 45 A Spínacie napätie (max.): 690 V/AC (š x v

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
