Siemens 3RV2742-5GD10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 A (max) Spínacie napätie (max.): 690 V/AC (š x

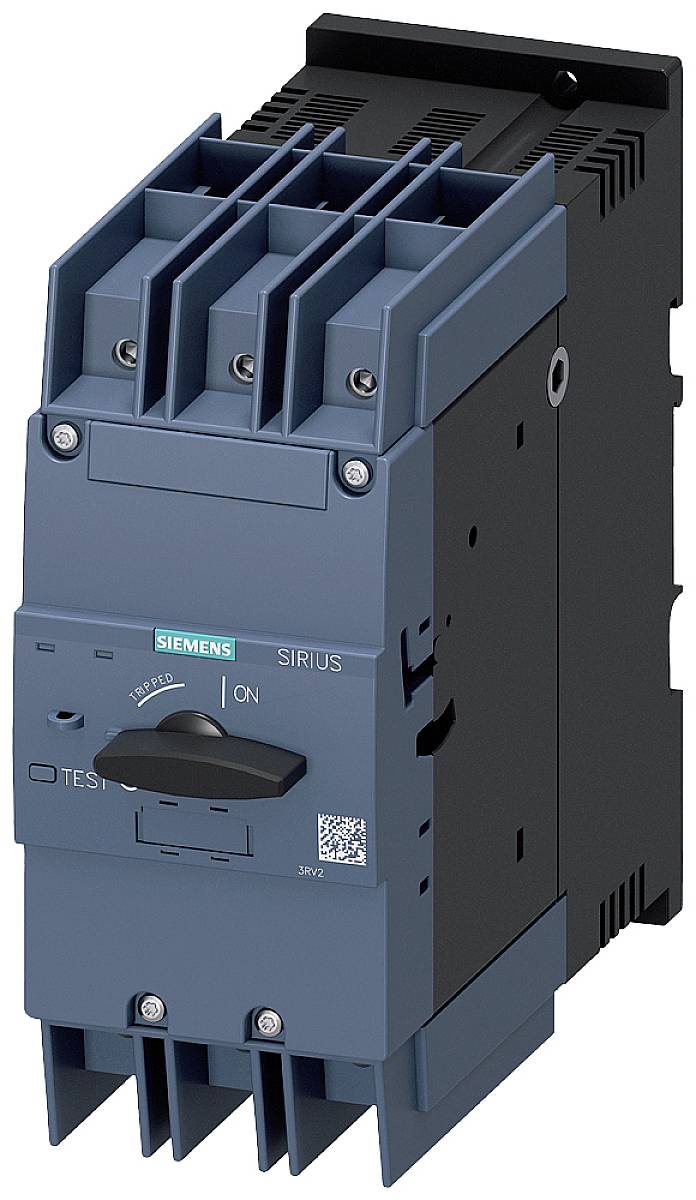

Elektrický výkonový spínač značky Siemens s čiernym otočným spínačom a modrými komponentmi krytu, model 'SIRIUS'.

Ilustračný obrázok

'Priemyselná riadiaca jednotka v popredí; rozmazané výrobné zariadenie v pozadí za dažďomzmáčaným sklom.'

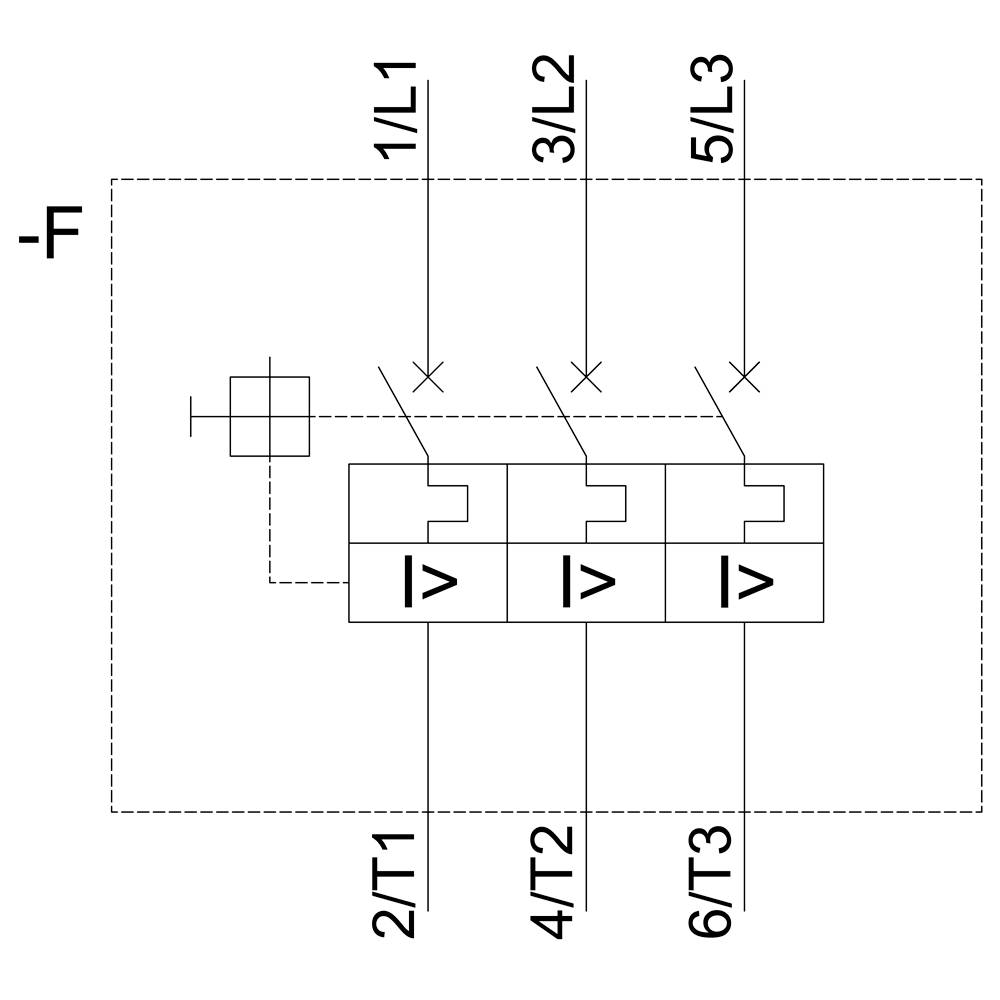

Prehľad elektrickej schémy s tromi ochrannými spínačmi, označenými '1/L1', '3/L2', '5/L3' a '2/T1', '4/T2', '6/T3'.

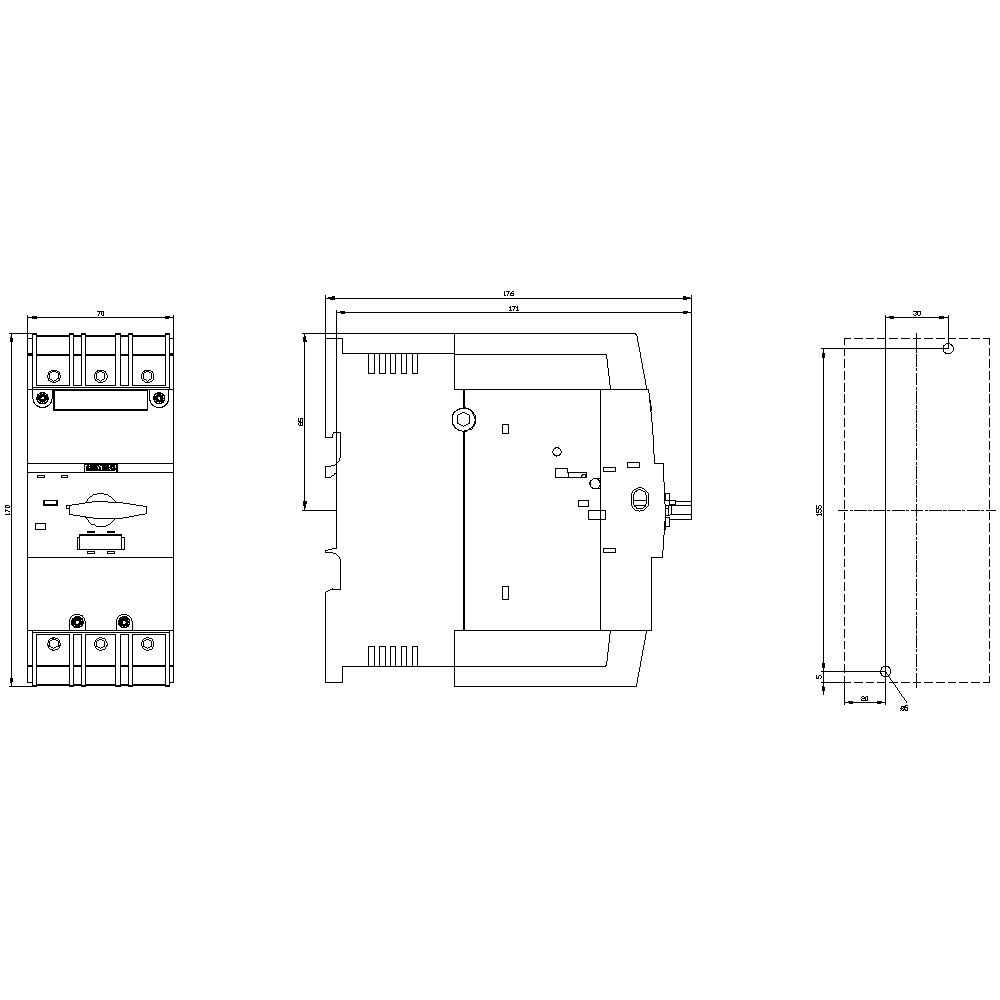

Technický výkres elektrického spínača v troch pohľadoch: čelný pohľad, bočný pohľad a pohľad zhora s rozmermi.

1/4

Ilustračný obrázok

Kategória výrobku

výkonový vypínač

Rozsah nastavenia prúdu (max.)

40 A

Pripojenie

skrutkovací

Druh obalu

Piece

Typ

3RV2742-5GD10

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (600,81 € / kus)

600,81 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Verzia: na ochranu systému
Hmotnosť: 2 248 kg
Mechanická životnosť: 25 000
Elektrická životnosť: 25 000
Stratový výkon: 15 W
Frekvencia: 50/60 Hz

Druh obalu: Piece

Kategória výrobku: výkonový vypínač

Typ: 3RV2742-5GD10

Konštrukčná veľkosť: S3

Rozsah nastavenia prúdu (max.): 40 A

Rozsah nastavenia (prúd): 40 A (max)

Počet pólov: 3-pólové

Spínacie napätie (max.): 690 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: montážna lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktom

Pripojenie: skrutkovací

: IP20

Hĺbka: 176 mm

Šírka: 70 mm

V: 170 mm

Rozmer.: (š x v x h) 70 x 170 x 176 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: 40 A

: 3

: IP20

: Other

: NIE

: Screw connection

: Wing knob

: NIE

: 100 kA

: ÁNO

: NIE

: NIE

: Built-in device fixed built-in technique

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Rozsah nastavenia prúdu (max.)

Druh obalu

Rozsah nastavenia prúdu (min.)

Siemens 3RV2041-4MA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 80 - 100 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 75 - 93 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1705001

93 A

75 A

Siemens 3RV2042-4FA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1705002

40 A

28 A

Siemens 3RV2041-4FA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 28 - 40 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1746893

40 A

28 A

Siemens 3RV2041-4HA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746894

50 A

Piece

36 A

Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 36 - 50 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746895

50 A

Piece

36 A

Siemens 3RV2041-4JA10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 45 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednávacie číslo:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 45 - 63 A Spínacie napätie (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednávacie číslo:1746897

63 A

45 A

Na stiahnutie

Datasheet

Datasheet 1745835 Siemens 3RV2742-5GD10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 A (max) Spínacie napätie (max.): 690 V/AC (š x

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1745835 Siemens 3RV2742-5GD10 výkonový vypínač 1 ks Rozsah nastavenia (prúd): 40 A (max) Spínacie napätie (max.): 690 V/AC (š x

Popis

Istič veľkosti S3 na ochranu systému so schváleným ističom UL 489, CSA C22.2 č.5-02 A-uvoľnenie 40 A N-uvoľnenie 520 A skrutkovacia svorka SIRIUS 3RV2 istič na ochranu systému podľa UL 489 / CSA C22. 2 č. 5 na ochranu systémov a spotrebičov proti skratu v systémoch nakonfigurovaných podľa UL.
Kompaktné a klimaticky odolné ističe sú optimalizované pre použitie v záťažových podávačoch kvôli ich nízkemu odpadovému teplu, samozrejme tiež pre motory IE3 / IE4 a tiež na spínanie jednosmerného prúdu. Celosvetové schválenia (napr. IEC a UL / CSA) a aplikácie v potenciálne výbušných aplikáciách (ATEX alebo IEC Ex) sú samozrejmosťou.
K dispozícii sú varianty zariadení na ochranu motora (aj s funkciou relé preťaženia), ochranu systému, ochranu proti skratu kombinácií štartérov, ochranu transformátora, ako hlavné a núdzové vypínače a na použitie v sieťach IT. Sú k dispozícii so skrutkovými alebo pružinovými svorkami pre rýchle, bezúdržbové a vibračné pripojenie a voliteľne so vstavaným pomocným spínačom.
Rozsiahly sortiment príslušenstva, ako sú pomocné spínače, pomocné spúšte, signalizačné spínače atď., Je štandardizovaný pre všetky veľkosti. Použitie rôznych možností prívodu energie, ako je napríklad príslušný napájací systém SIRIUS 3RV29, výrazne znižuje zapojenie hlavného obvodu.
Ističe 3RV2 nahrádzajú osvedčenú sériu 3RV1.
Jednoduché, efektívne a vždy aktuálne-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
