Siemens 3RV2901-2F pomocný spínač 2 spínacie Vhodné pre značku (relé): Siemens Piece 1 ks

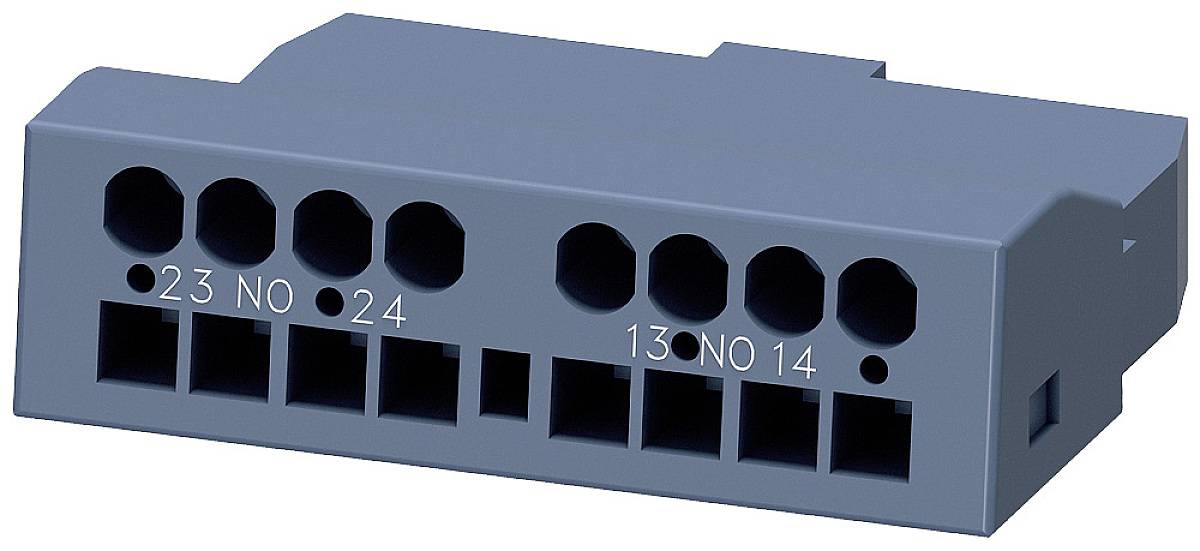

Sivý elektrický konektor s číslovanými pozíciami 23, NO, 24 v hornom rade a 13, NO, 14 v dolnom rade.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa plná elektrických komponentov stojí vedľa daždivého okna so zahmlenkým modrým svetlom v pozadí.

'Príslušenstvo pre výkonnostné ističe 3RV2, pozície: 0-9, vrátane priečne uloženého pomocného spínača, modulu poklesu napätia, signalizačného a odpájacie tlačidla.'

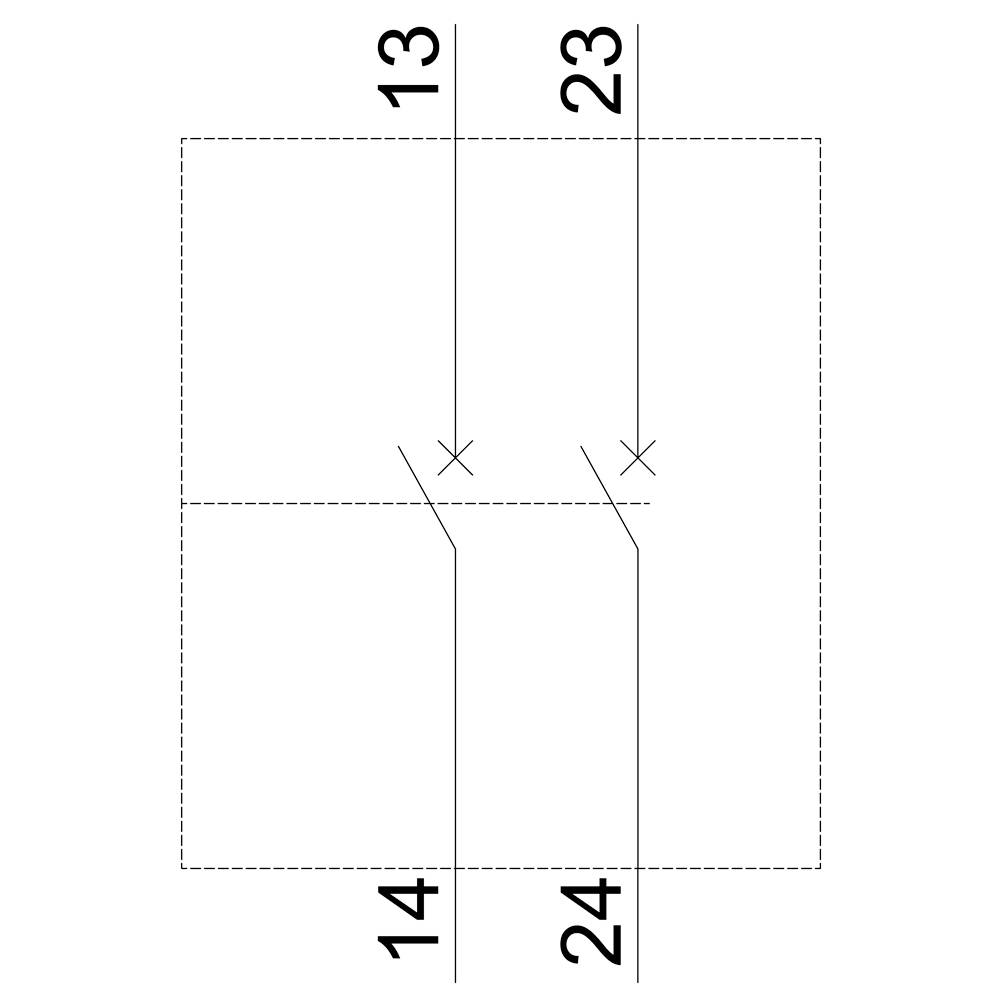

Náčrt obdĺžnikového objektu s dvomi vertikálnymi líniami, ktoré sa pretínajú, označený číslami '13', '14', '23', '24'.

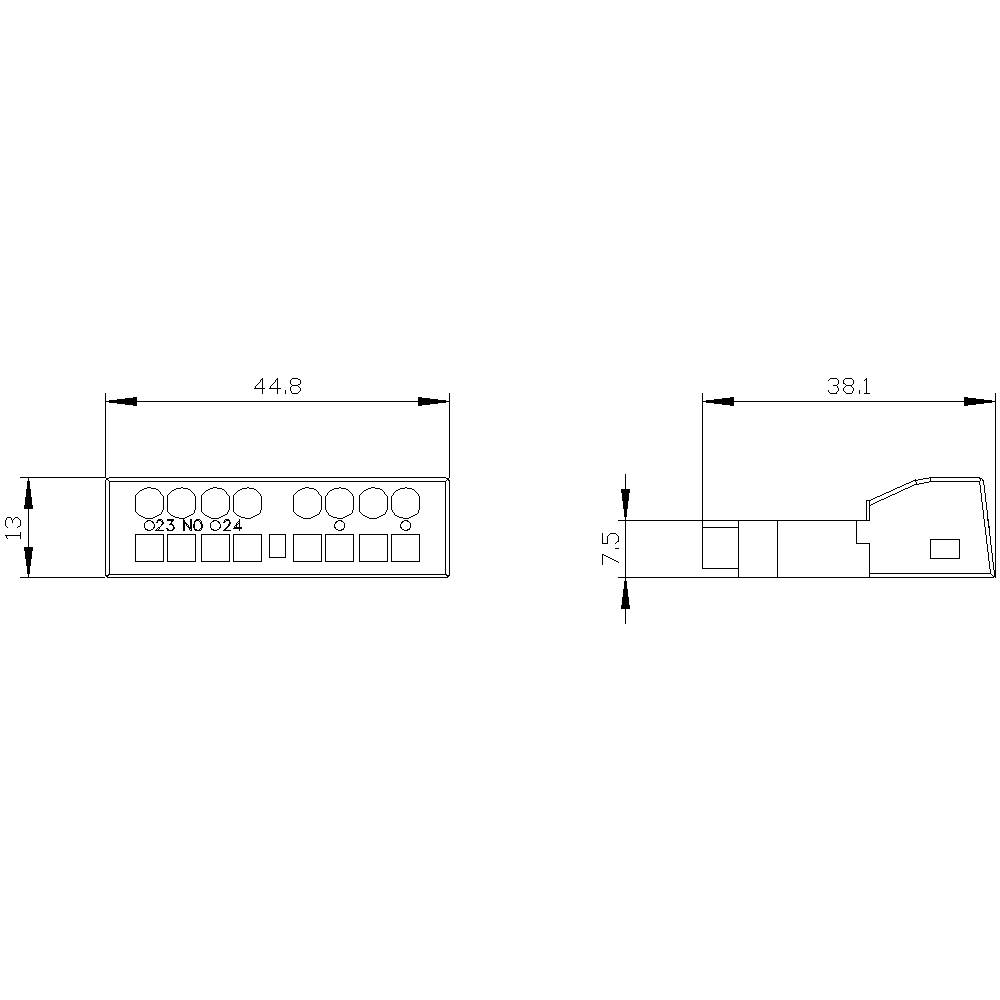

Technický výkres obdĺžnikového objektu s rozmermi: šírka 44,8 mm a 38,1 mm, výška 7,5 mm. Hore detaily k otvorom.

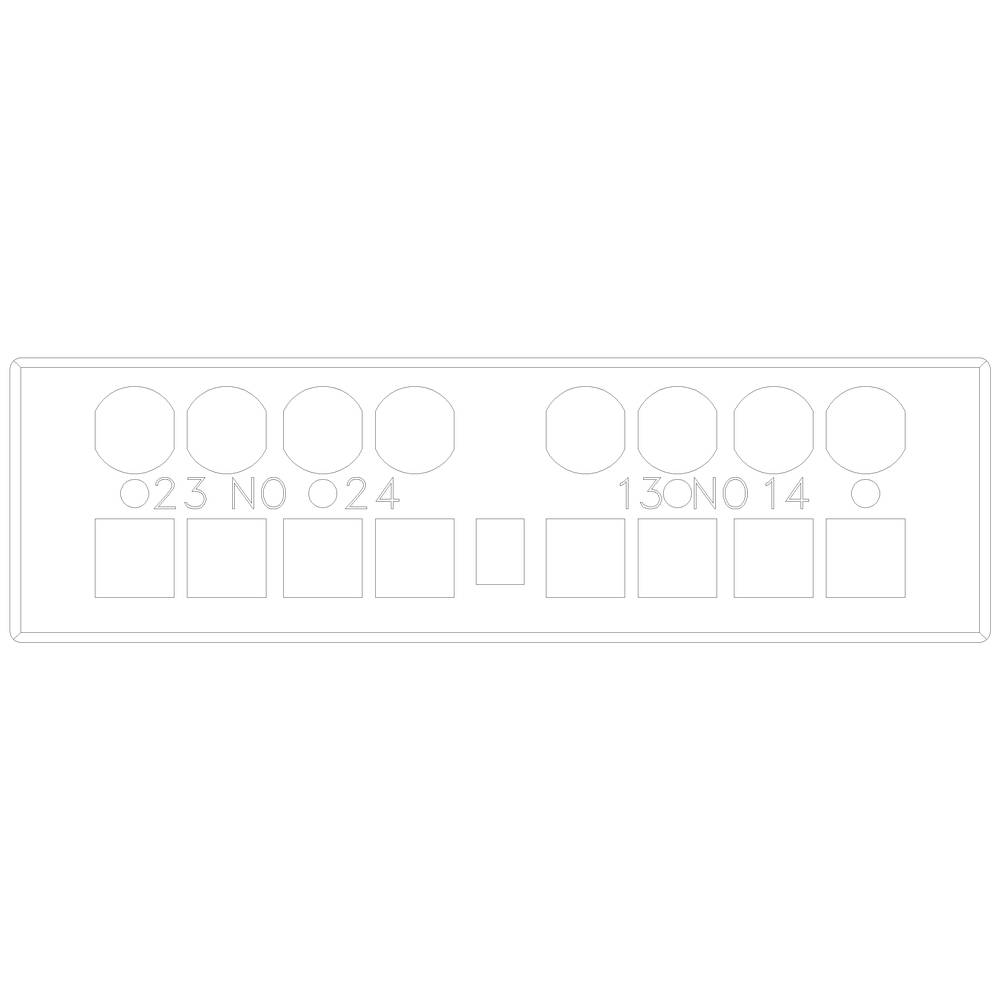

Pravouhlý ovládací panel s označeniami: 0–24 a 13N–14. Hore zaoblené výrezy, dole štvorcové polia, symetricky usporiadané.

1/6

Ilustračný obrázok

Kategória výrobku

pomocný spínač

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RV2901-2F

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: Ut 13. 10.

1 Set(y)

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (16,25 € / kus)

16,25 €

bez DPH.

Už len 1 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Prevedenie: vpredu priečne
Vhodnosť pre integráciu / ističe: áno
Typ pripojiteľných prierezov vodičov / pre vedenia AWG / pre pomocné kontakty: 2x (20 ... 14)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / plné: 2x (0,5 ... 2,5 mm²)
Typ pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lankové / s opracovaním konca jadra: 2x (0,5 ... 1,5 mm²)
Typy pripojiteľných prierezov vodičov / pre pomocné kontakty / jemne lanka / bez opracovania koncov vodičov: 2x (0,5 ... 1,5 mm²)
Pripojiteľný prierez vodiča / pre pomocné kontakty / jemne lankový / s opracovaním konca jadra / maximálne: 2,5 mm²

Druh obalu: Piece

Kategória výrobku: pomocný spínač

Typ: 3RV2901-2F

Konštrukčná veľkosť: S00
S0
S2
S3

Typ kontaktu: 2 spínacie

Pomocný kontakt: 2 spínacie

Vhodné pre značku: Siemens

Vhodné pre sériu: Siemens Sirius

Druh montáže: zásuvné

Pripojenie: prípojka s pružinovým protiťahom

Min. teplota: -20 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 13 mm

Hĺbka: 17 mm

Rozmer.: (š x v x h) 45 x 13 x 17 mm

Obsah: 1 ks

Spĺňa RoHS: áno

Na stiahnutie

Datasheet

Datasheet 2862318 Siemens 3RV2901-2F pomocný spínač 2 spínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2862318 Siemens 3RV2901-2F pomocný spínač 2 spínacie Vhodné pre značku (relé): Siemens Piece 1 ks

Popis

Pomocný spínač, priečny, 2NO Pružinová prípojka pre ističe 3RV2 Jednoduché, efektívne, vždy aktuálne - modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
