Siemens 3RV2902-2DF0 spúšť 1 ks (š x v x h) 18.5 x 90 x 68 mm Piece

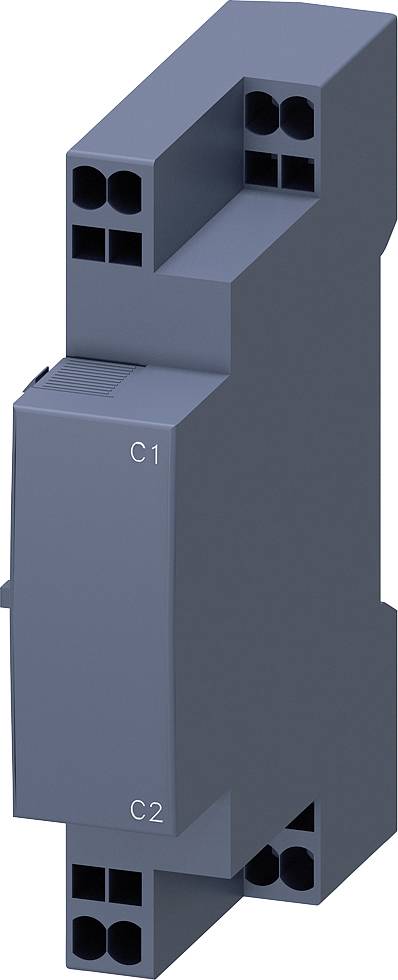

Sivý elektrický riadiaci modul s označeniami 'C1' a 'C2', vhodný pre použitie v rozvádzači.

Ilustračný obrázok

Priemyselné zariadenie s otvoreným rozvádzačom, vnútri elektronické komponenty a káble; cez okno je viditeľné modré rameno stroja, na ktorom dopadajú dažďové kvapky.

Obrázok znázorňuje schematické znázornenie pripájacích prvkov pre výkonové spínače, očíslovaných od 1 do 9, s rôznymi možnosťami spínačov a pripojení.

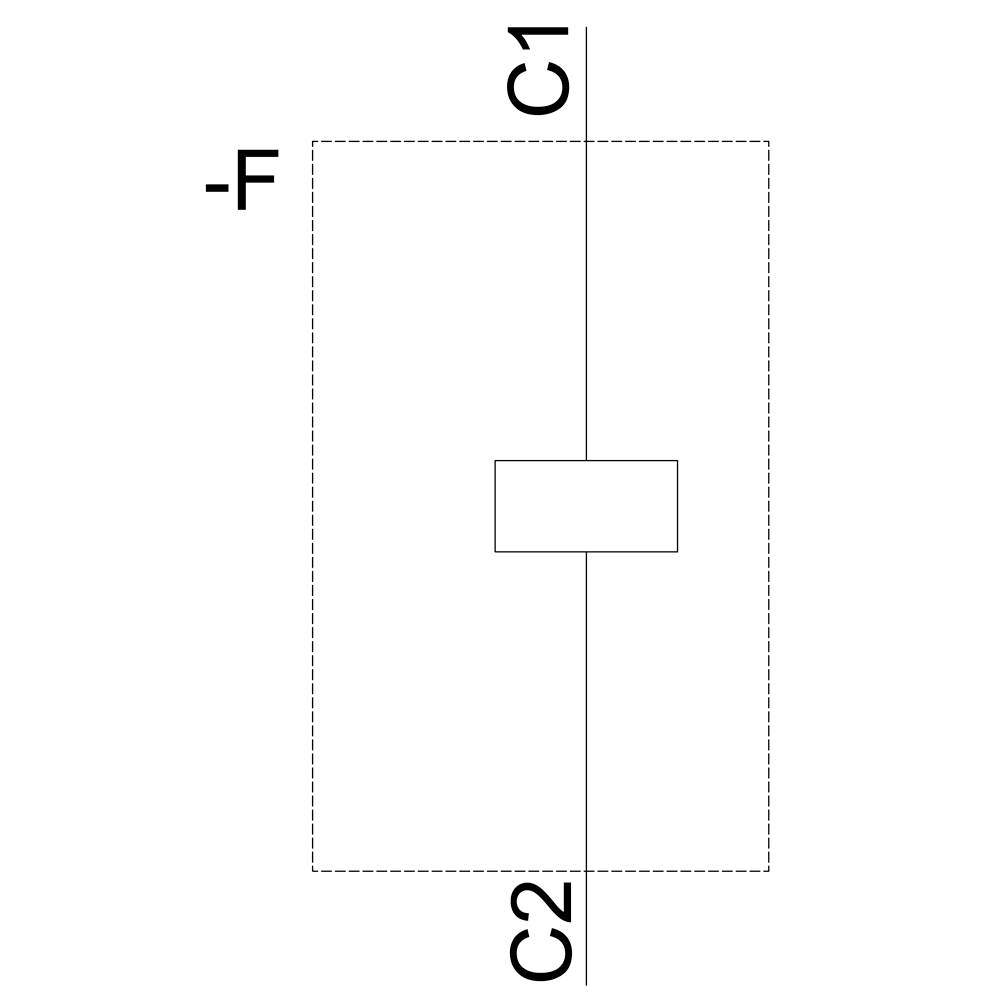

Schéma elektrického obvodu s obdĺžnikom uprostred a dvomi paralelným líniami vedúcimi zhora a zdola; označené ako -F, C1 a C2.

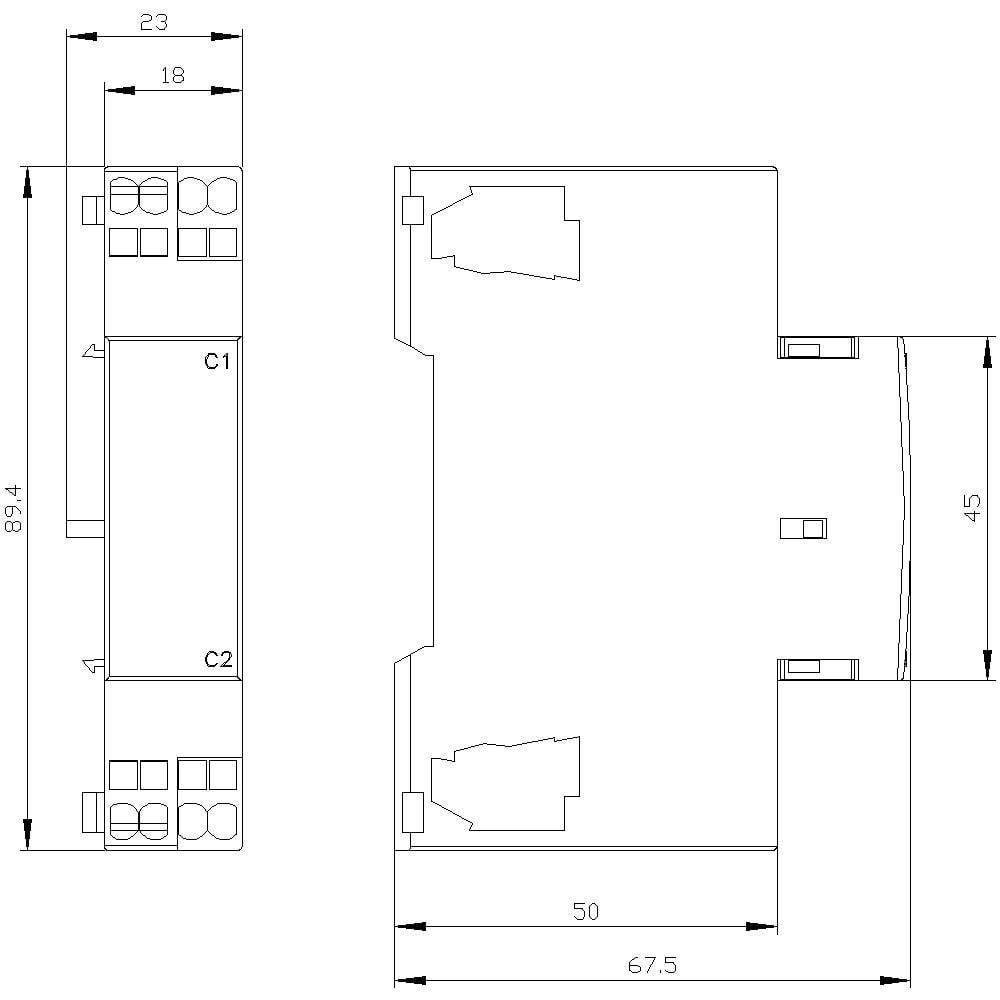

Technický výkres elektronickej súčiastky s rozmermi 89,4 x 67,5 x 45 mm. Pripojovacie svorky C1 a C2 sú vyznačené.

Schéma obdĺžnikovej miestnosti so sedadlami a stolmi na oboch koncoch, označenými ako 'C1' a 'C2'; viditeľný bočný vstup.

1/6

Ilustračný obrázok

Kategória výrobku

spúšť

Pripojenie

prípojka s pružinovým protiťahom

Druh obalu

Piece

Typ

3RV2902-2DF0

Riadiace napätie (min.)

70 V/AC

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (40,64 € / kus)

40,64 €

bez DPH.

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: spúšť

Typ: 3RV2902-2DF0

Riadiace napätie (min.): 70 V/AC

Riadiace napätie (max.): 190 V/AC

Rozsah riadiaceho napätia: 70 - 190 V/AC

Vhodné pre sériu: Siemens Sirius

Vhodné pre značku: Siemens

Druh montáže: zaklapávacie uchytenie

Min. teplota: -20 °C

Max. teplota: +60 °C

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Hĺbka: 68 mm

Šírka: 18.5 mm

V: 90 mm

Rozmer.: (š x v x h) 18.5 x 90 x 68 mm

Obsah: 1 ks

Spĺňa RoHS: áno

: NIE

: NIE

: Spring clamp connection

: NIE

: NIE

: AC

: 0

: 0

: 0

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746004 Siemens 3RV2902-2DF0 spúšť 1 ks (š x v x h) 18.5 x 90 x 68 mm Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746004 Siemens 3RV2902-2DF0 spúšť 1 ks (š x v x h) 18.5 x 90 x 68 mm Piece

Popis

Napäťová spúšť AC 90-110 V, 50/60 Hz, 100% ED AC 70-190 V, 50/60 Hz, 5 s ED AC 70-190 V, 5 s ED s pružinovým pripojením pre ističe 3RV2 Jednoduché, efektívny, vždy aktuálny-modulárny systém SIRIUS.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
