Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

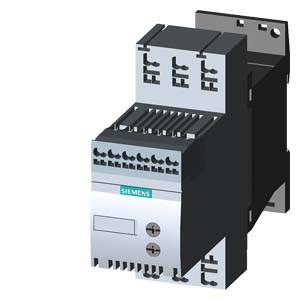

Elektrické spínacie zariadenie na ovládanie elektrických obvodov s logom Siemens, v odtieňoch sivej a s čiernymi komponentmi.

Ilustračný obrázok

Otvorená rozvodná skriňa zobrazuje rôzne elektrické komponenty, káble a poistky, usporiadané vo viacerých úrovniach.

Diagram 'Spúšťača 3RW30' zobrazuje hlavné komponenty: pripojovaciu dosku, kryty svoriek, kryt káblovej prípojky, pomocné svorky a napájacie svorky.

Schéma elektrického zariadenia so svorkami Q, A1, A2 a kontaktným označením 13 NO ON. Zobrazuje diódy v líniách 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

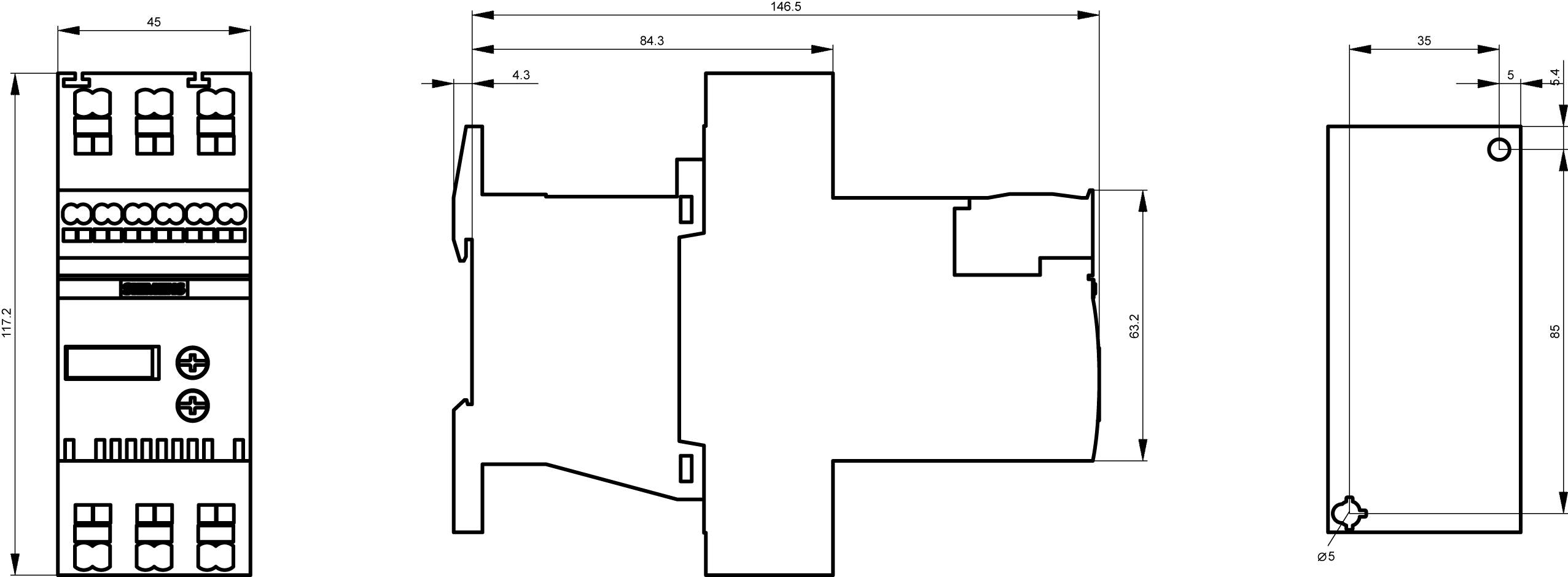

Technický výkres elektrického komponentu s pohľadom spredu, zboku a zhora vrátane rozmerov v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (182,92 € / kus)

182,92 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S00
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: AC 200-480 V V

Kategória výrobku: soft startér

Pripojovacie prúd: 3.6 A

Výkon motora pri 400 V: 1.5 kW

Menovité napätie: 480 V

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3RW30132BB14

Menovitý prúd: 3.6 A

Menovitý prúd - filter: 3.6 A

Typ: 3RW3013-2BB14

Výkon motora pri 230 V / 400 V: 1.5 kW

Rozmer.: (š x v x h) 45 x 120 x 150 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 120 mm

Hĺbka: 150 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 3.6 A

: 0.75 kW

: 1.5 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Výkon motora pri 400 V

Kategória výrobku

Výkon motora pri 230 V / 400 V

Menovité napätie

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1746685

Tento produkt

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699568

6.5 A

3 kW

soft startér

3 kW

480 V

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motora pri 400 V 3 kW 480 V Menovitý prúd 6.5 A

Objednávacie číslo:1699569

6.5 A

3 kW

soft startér

3 kW

480 V

Siemens 3RW3017-2BB14 3RW30172BB14 soft startér Výkon motora pri 400 V 5.5 kW 480 V Menovitý prúd 12.5 A

Objednávacie číslo:1699570

12.5 A

5.5 kW

soft startér

5.5 kW

480 V

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Objednávacie číslo:1704967

3.6 A

1.5 kW

soft startér

1.5 kW

480 V

Siemens 3RW3018-1BB04 3RW30181BB04 soft startér Výkon motora pri 400 V 7.5 kW 480 V Menovitý prúd 17.6 A

Objednávacie číslo:1704968

17.6 A

7.5 kW

soft startér

7.5 kW

480 V

Siemens 3RW3026-2BB04 3RW30262BB04 soft startér Výkon motora pri 400 V 11 kW 480 V Menovitý prúd 25 A

Objednávacie číslo:1704969

25 A

11 kW

soft startér

11 kW

480 V

Siemens 3RW3026-2BB14 3RW30262BB14 soft startér Výkon motora pri 400 V 11 kW 480 V Menovitý prúd 25 A

Objednávacie číslo:1704970

25 A

11 kW

soft startér

11 kW

480 V

Siemens 3RW3027-2BB04 3RW30272BB04 soft startér Výkon motora pri 400 V 15 kW 480 V Menovitý prúd 32 A

Objednávacie číslo:1704971

32 A

15 kW

soft startér

15 kW

480 V

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motora pri 400 V 4 kW 480 V Menovitý prúd 9 A

Objednávacie číslo:1744276

9 A

4 kW

soft startér

4 kW

480 V

Na stiahnutie

Datasheet

Datasheet 1746685 Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746685 Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motora pri 400 V 1.5 kW 480 V Menovitý prúd 3.6 A

Popis

Softštartér SIRIUS S00 3,6 A, 1,5 kW / 400 V, 40 ° C 200 - 480 V AC, 110 - 230 V AC / DC Pružinové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
