Siemens 3RW3037-2BB04 3RW30372BB04 soft startér Výkon motora pri 400 V 30 kW 480 V Menovitý prúd 63 A

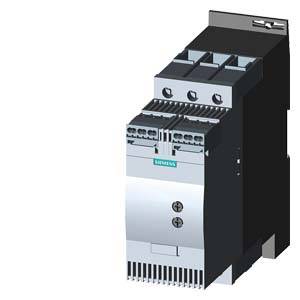

Kompaktný elektrický stýkač od Siemensu, zobrazujúci predné pripojovacie svorky, vhodný pre priemyselné aplikácie a riadenia.

Ilustračný obrázok

Priemyselná rozvádzačová skriňa, otvorená: Zobrazuje niekoľko vrstiev káblov, spínačov a modulov. Slúži na riadenie technických procesov.

Obrázok znázorňuje softštartér 3RW30 so súčasťami: pripájací modul, kryt svoriek, pomocné svorky. Vedenie je vyznačené.

Diagram elektrického rozvádzača s kontaktmi a svorkami, vrátane L1, L2, L3 a kontaktov A1, A2, 13 NO, 14 ON.

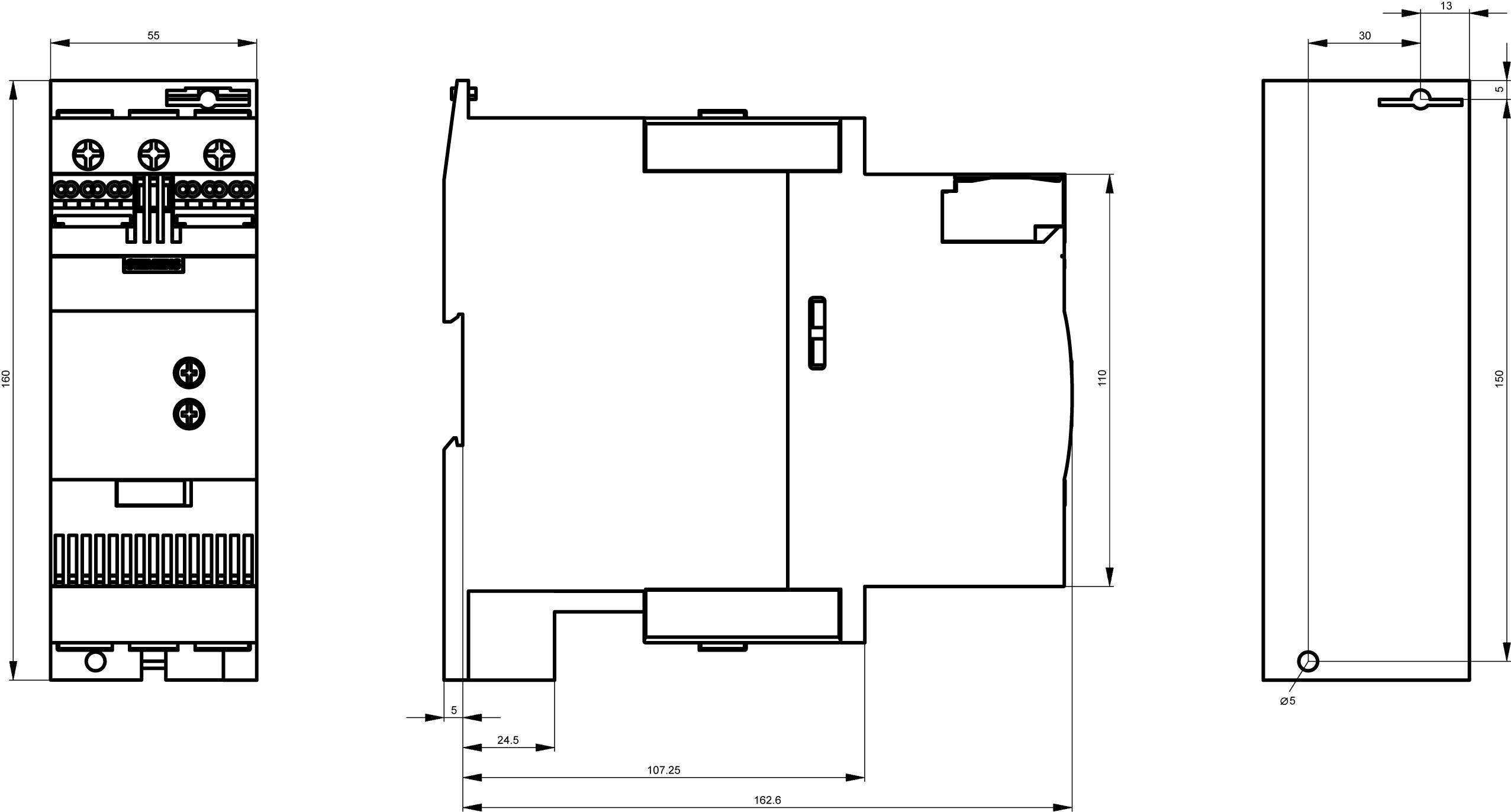

Technický výkres elektronického zariadenia v troch pohľadoch: čelný pohľad, bočný pohľad a zadný pohľad s rozmermi.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (735,77 € / kus)

735,77 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: AC 200-480 V

Kategória výrobku: soft startér

Pripojovacie prúd: 63 A

Výkon motora pri 400 V: 30 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30372BB04

Menovitý prúd: 63 A

Menovitý prúd - filter: 63 A

Typ: 3RW3037-2BB04

Výkon motora pri 230 V / 400 V: 30 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: IP20

: 30 kW

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 63 A

: 18.5 kW

: 30 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746698 Siemens 3RW3037-2BB04 3RW30372BB04 soft startér Výkon motora pri 400 V 30 kW 480 V Menovitý prúd 63 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746698 Siemens 3RW3037-2BB04 3RW30372BB04 soft startér Výkon motora pri 400 V 30 kW 480 V Menovitý prúd 63 A

Popis

Softštartér SIRIUS S2 63 A, 30 kW / 400 V, 40 ° C 200 - 480 V AC, DC / DC 24 V Pružinové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
