Siemens 3RW3046-2BB14 3RW30462BB14 soft startér Výkon motora pri 400 V 45 kW 480 V Menovitý prúd 80 A

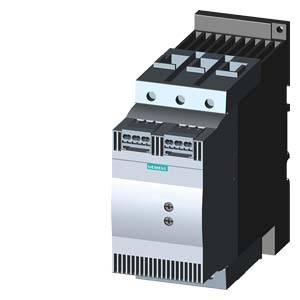

Elektrická rozvodná skriňa od Siemensu s vetracími otvormi a viacerými možnosťami pripojenia, používaná na ovládanie elektrických motorov.

Ilustračný obrázok

'Otvorená elektrická rozvodná skriňa zobrazuje rôzne elektrické komponenty a káblové prepojenia.'

'Schéma zapojenia ukazuje: 1) Mäkký štartér 3RW30, 2) Spojovacie komponenty pre výkonový spínač, 3) Kryt svoriek, 4) Kryt pripojenia, 5) Pomocné svorky, 6) Napájacie svorky.'

'Schéma zapojenia znázorňuje elektrický systém. Hore sú svorky 1/L1, 3/L2, 5/L3, dole 2/T1, 4/T2, 6/T3. A1, A2 na boku.'

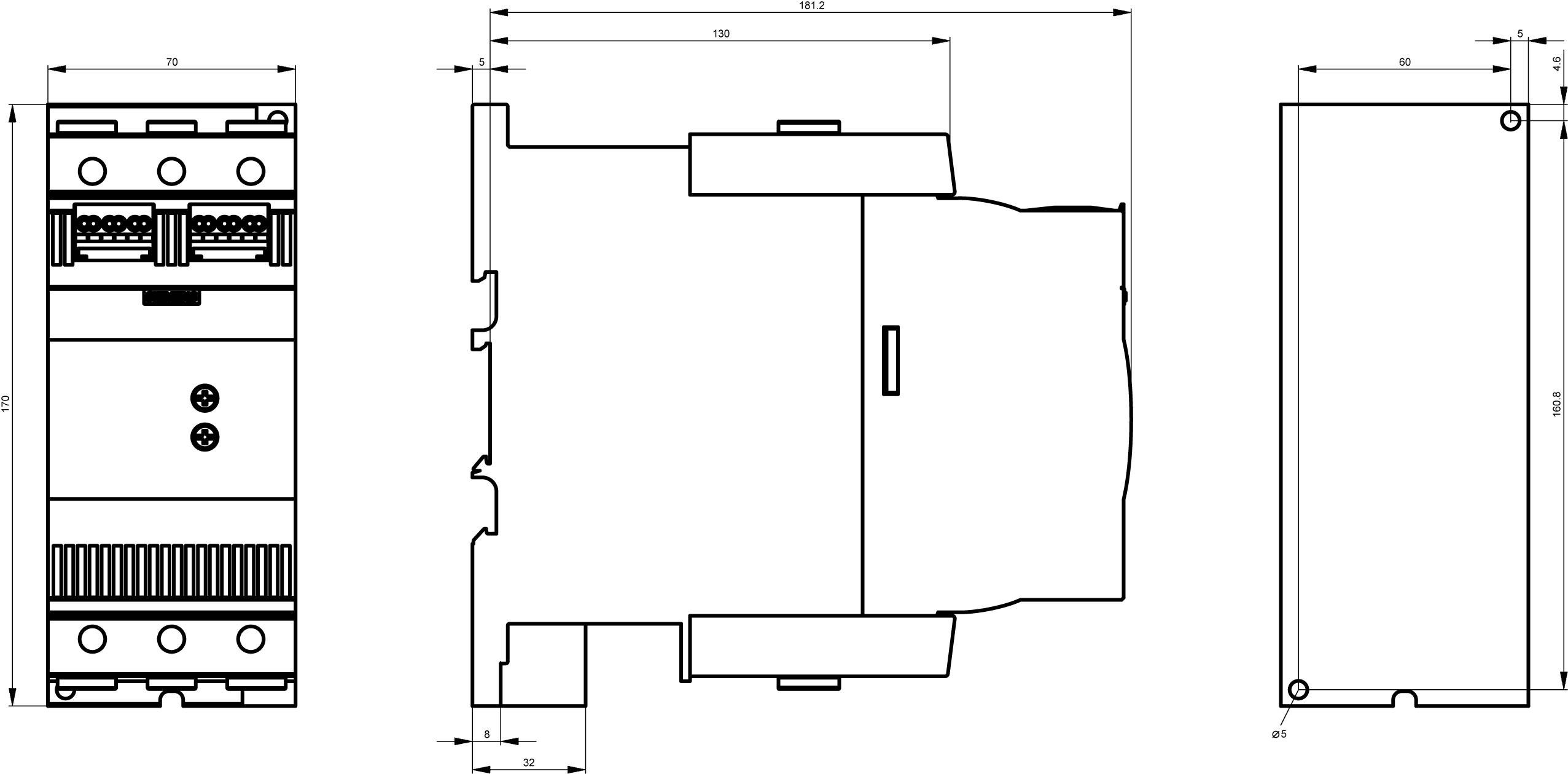

Technický výkres elektronického modulu s rozmermi v troch pohľadoch: predný pohľad, bočný pohľad a pohľad zhora.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (995,93 € / kus)

995,93 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 80 A

Výkon motora pri 400 V: 45 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30462BB14

Menovitý prúd: 80 A

Menovitý prúd - filter: 80 A

Typ: 3RW3046-2BB14

Výkon motora pri 230 V / 400 V: 45 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746703 Siemens 3RW3046-2BB14 3RW30462BB14 soft startér Výkon motora pri 400 V 45 kW 480 V Menovitý prúd 80 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746703 Siemens 3RW3046-2BB14 3RW30462BB14 soft startér Výkon motora pri 400 V 45 kW 480 V Menovitý prúd 80 A

Popis

Softštartér SIRIUS S3 80 A, 45 kW / 400 V, 40 ° C 200 - 480 V AC, DC / DC 110 - 230 V Pružinové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
