Siemens 3RW3047-1BB14 3RW30471BB14 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Elektronické zariadenie, pravdepodobne stykač alebo relé. Má niekoľko svoriek a kovový kryt.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s elektronickými zariadeniami a káblami, zobrazujúca internú štruktúru elektrických vodičov a komponentov.

Diagram 'Spúšťača 3RW30' zobrazuje: 1) Sadu pripojení, 2) Kryt svoriek, 3) Kryt pripojovacieho kontaktu, 4) Pomocnú svorku, 5) Napájaciu svorku.

Schéma elektrického obvodu s troma vertikálnymi líniami, označenými ako 1/L1, 3/L2 a 5/L3, prepojené so symbolmi a svorkami.

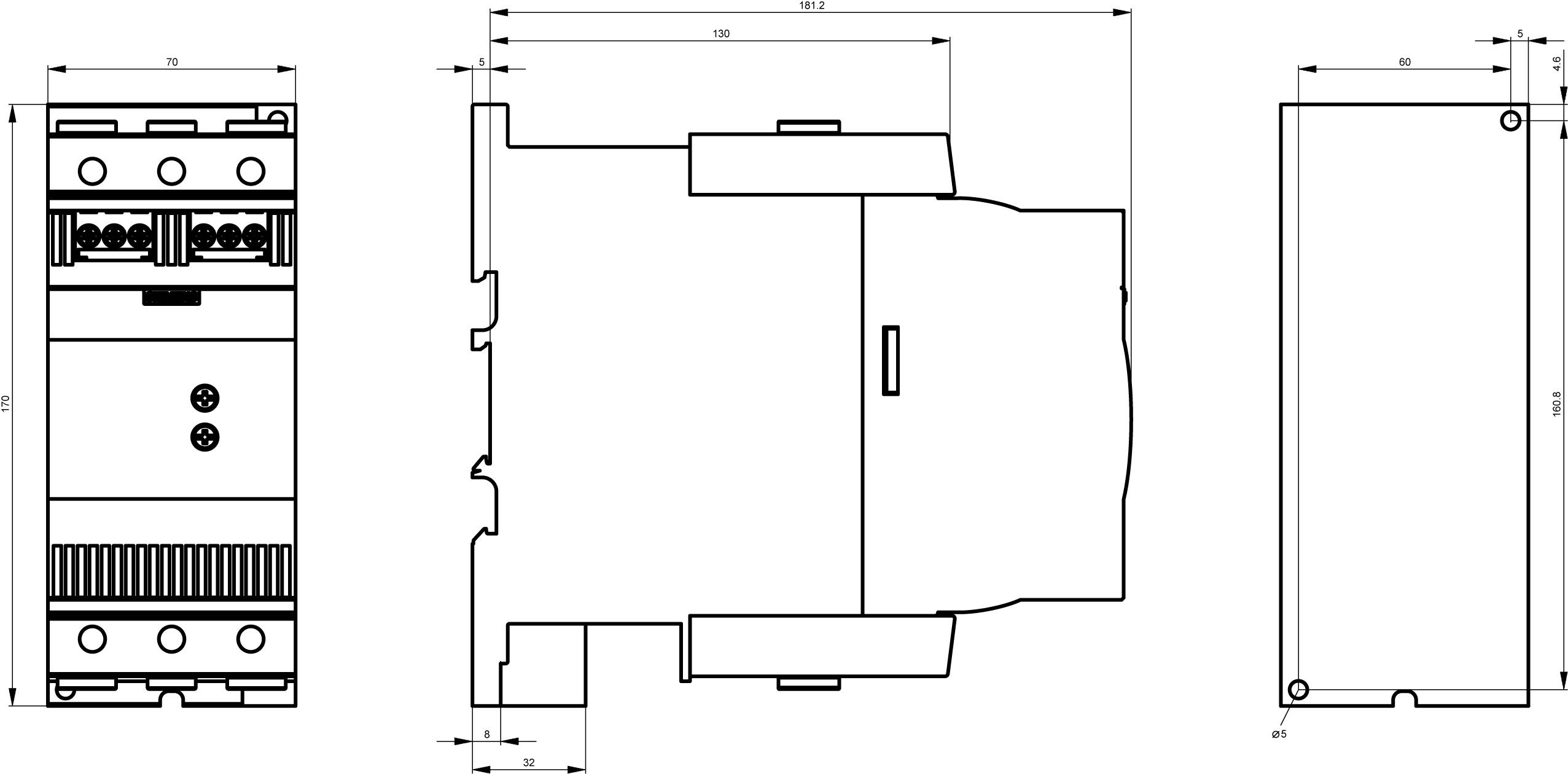

Technický výkres elektrického komponentu s rozmermi v milimetroch. Zobrazuje predný pohľad, bočný pohľad a zadný pohľad.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (1 117,89 € / kus)

1 117,89 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 106 A

Výkon motora pri 400 V: 55 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30471BB14

Menovitý prúd: 106 A

Menovitý prúd - filter: 106 A

Typ: 3RW3047-1BB14

Výkon motora pri 230 V / 400 V: 55 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: skrutková svorka

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: NIE

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1699574 Siemens 3RW3047-1BB14 3RW30471BB14 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1699574 Siemens 3RW3047-1BB14 3RW30471BB14 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Popis

Softštartér SIRIUS S3 106 A, 55 kW / 400 V, 40 ° C AC 200 - 480 V, AC / DC 110 - 230 V Skrutkové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
