Siemens 3RW3047-2BB04 3RW30472BB04 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Sivý, obdĺžnikový elektrický rozvádzač s viacerými prípojkami a logom uprostred.

Ilustračný obrázok

'Otvorená rozvodná skriňa s elektronickými zariadeniami a káblami v usporiadanom poradí. Hlavný vypínač sa nachádza v ľavom hornom rohu.'

Obrázok znázorňuje zapojenie rozvádzača so spínacím zariadením v strede a niekoľkými pripojenými komponentmi. Čísla označujú špecifické časti.

Schéma trojfázového výkonového relé. Vľavo tri poistky: '1/L1', '3/L2', '5/L3'. Vpravo výstup: '13 NO', '14 ON', vstup: 'IN 1'.

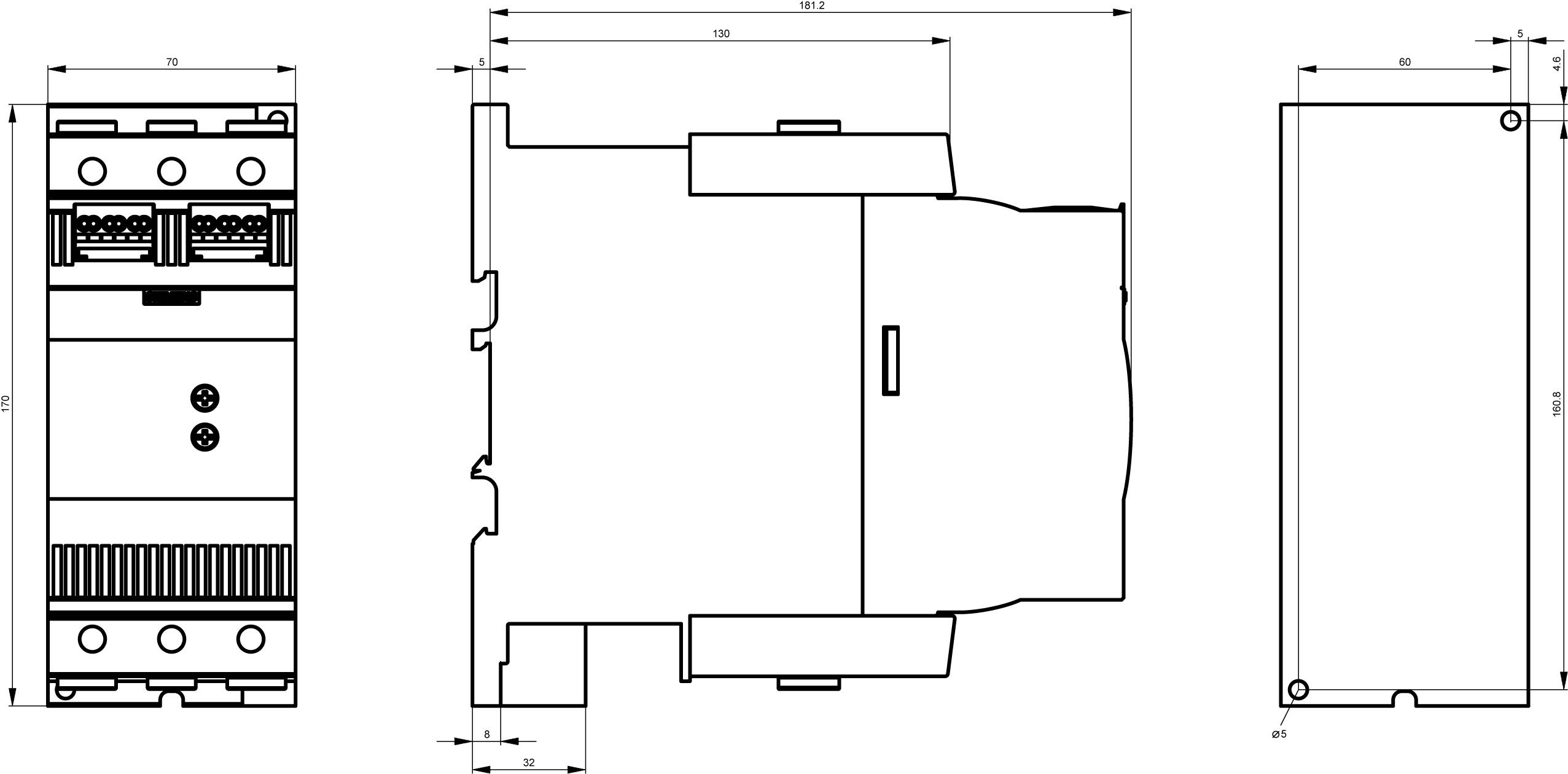

Technický výkres elektrického zariadenia s bočným a čelným pohľadom. Rozmery sú uvedené v milimetroch.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Po 19. 10.

Počet

Celkom (1 117,89 € / kus)

1 117,89 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet kontaktov NO: 1
Veľkosť: S3
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 106 A

Výkon motora pri 400 V: 55 kW

Menovité napätie: 480 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW30472BB04

Menovitý prúd: 106 A

Menovitý prúd - filter: 106 A

Typ: 3RW3047-2BB04

Výkon motora pri 230 V / 400 V: 55 kW

Rozmer.: (š x v x h) 70 x 170 x 190 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 70 mm

V: 170 mm

Hĺbka: 190 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: NIE

: AC/DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1704974 Siemens 3RW3047-2BB04 3RW30472BB04 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1704974 Siemens 3RW3047-2BB04 3RW30472BB04 soft startér Výkon motora pri 400 V 55 kW 480 V Menovitý prúd 106 A

Popis

Softštartér SIRIUS S3 106 A, 55 kW / 400 V, 40 ° C 200 - 480 V AC, DC / DC 24 V Pružinové svorky Softštartér SIRIUS 3RW30 pre štandardné aplikácie pre pozvoľný rozbeh trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Celosvetové schválenia (napr. IEC a UL / CSA). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
