Siemens 3RW4024-2BB15 3RW40242BB15 soft startér Výkon motora pri 400 V 5.5 kW 600 V Menovitý prúd 12.5 A

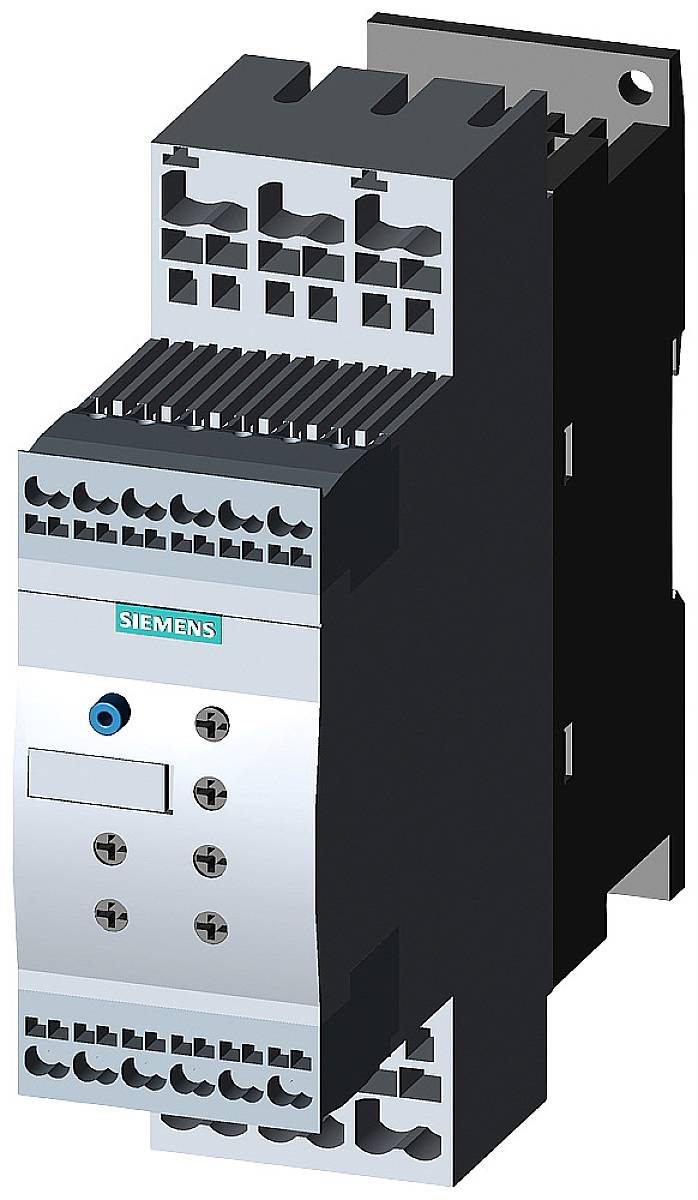

Elektrická stýkačka od Siemensu s viacerými pripojovacími svorkami, používaná na ovládanie elektromotorov alebo elektrických obvodov.

Ilustračný obrázok

Otvorená rozvodná skriňa s rôznymi elektronickými komponentmi a káblami, ktoré sú čisto usporiadané a upevnené.

Výkres rozloženého pohľadu na soft štartér s označenými komponentmi: spojovacie zostavy, kryty svoriek, napájacie svorky, ventilátor.

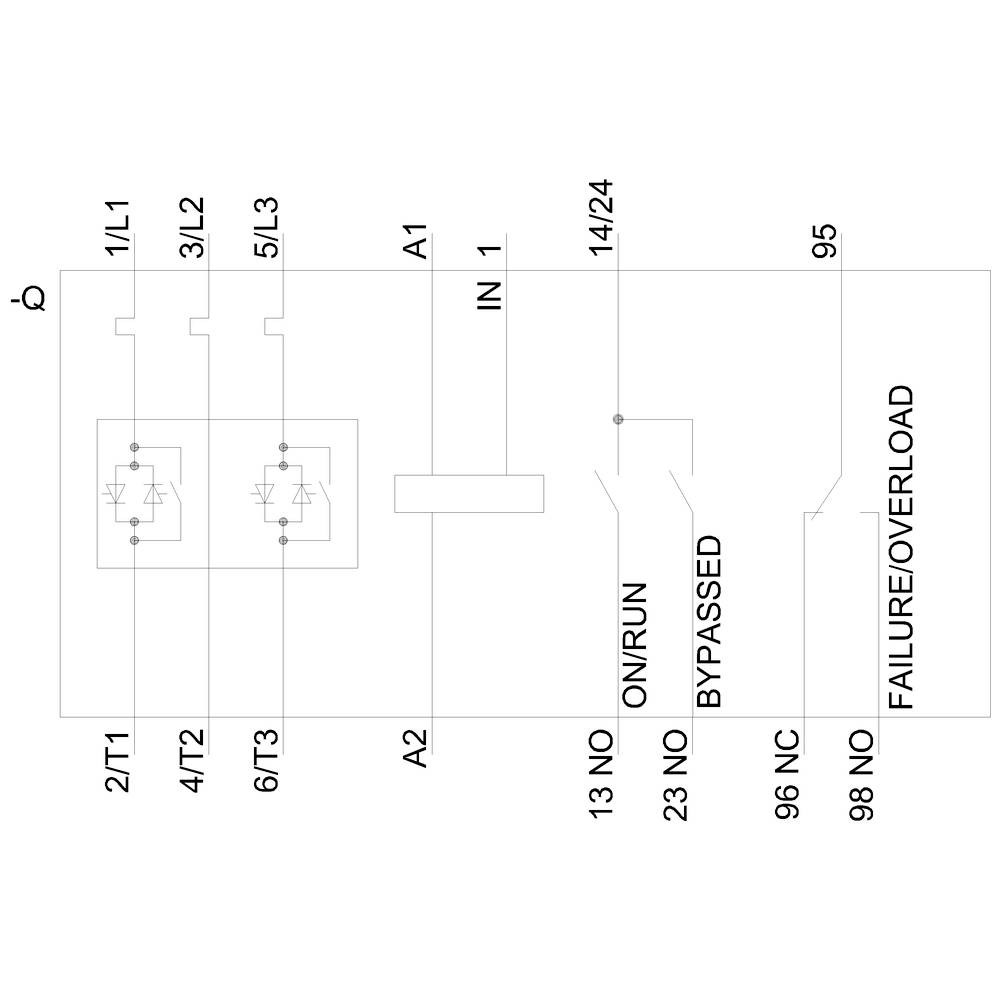

Schéma elektrického riadiaceho obvodu so vstupmi (IN) a výstupmi (OUT), obsahuje symboly relé a polôh prepínačov.

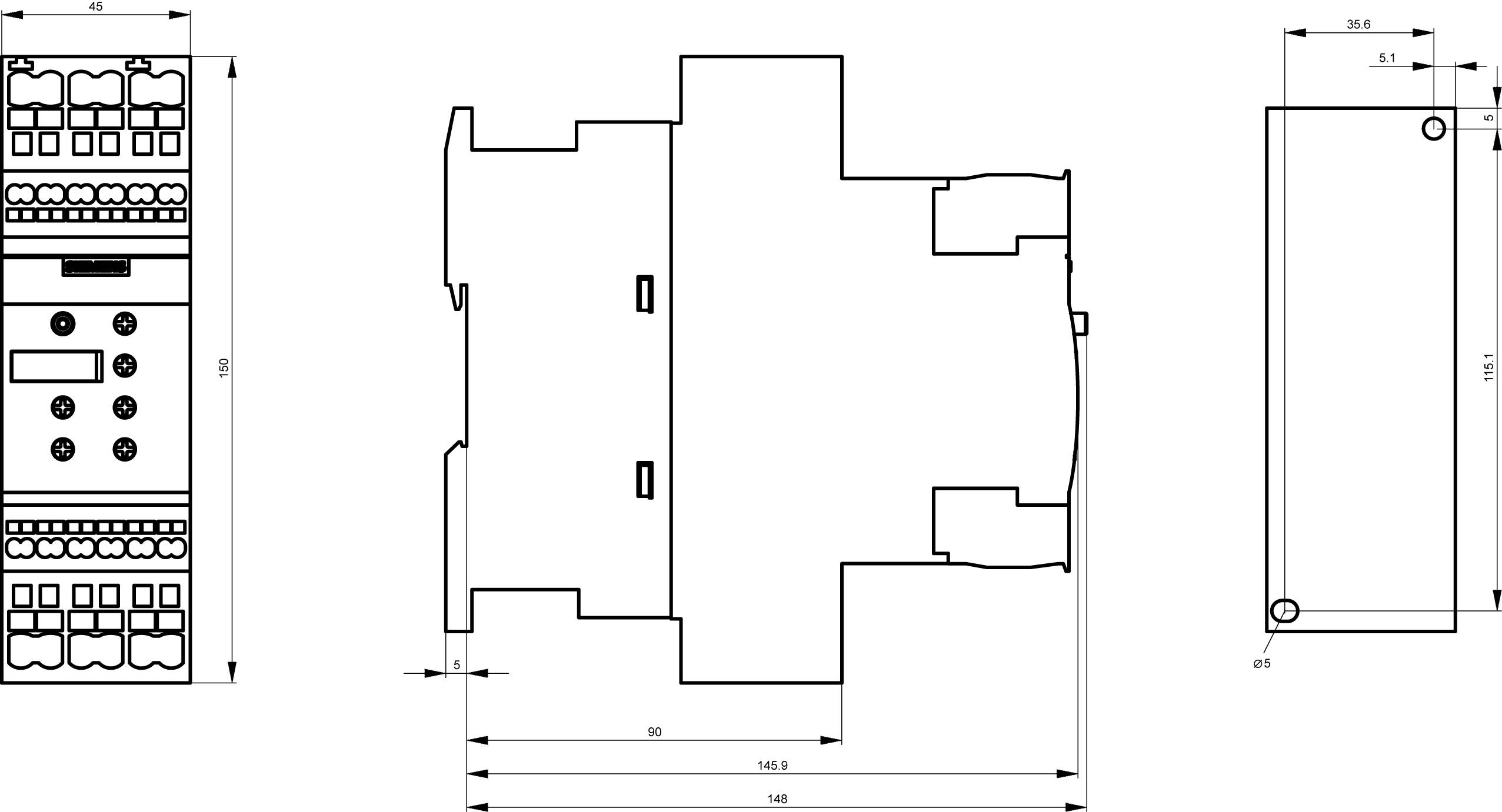

Technický výkres elektrického spínacieho zariadenia s rozmermi. Pohľad spredu a z boku zobrazuje rozloženie a veľkosť 36x90x60 mm.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Celkom (434,96 € / kus)

434,96 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S0
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400-600 V/AC

Kategória výrobku: soft startér

Pripojovacie prúd: 12.5 A

Výkon motora pri 400 V: 5.5 kW

Menovité napätie: 600 V

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3RW40242BB15

Menovitý prúd: 12.5 A

Menovitý prúd - filter: 12.5 A

Typ: 3RW4024-2BB15

Výkon motora pri 230 V / 400 V: 5.5 kW

Rozmer.: (š x v x h) 45 x 150 x 155 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 150 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 12.5 A

: 5.5 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746711 Siemens 3RW4024-2BB15 3RW40242BB15 soft startér Výkon motora pri 400 V 5.5 kW 600 V Menovitý prúd 12.5 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746711 Siemens 3RW4024-2BB15 3RW40242BB15 soft startér Výkon motora pri 400 V 5.5 kW 600 V Menovitý prúd 12.5 A

Popis

Softštartér SIRIUS S0 12,5 A, 7,5 kW / 500 V, 40 ° C 400 - 600 V AC, 110 - 230 V AC / DC Pružinové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie na plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
