Siemens 3RW4027-2BB05 3RW40272BB05 soft startér Výkon motora pri 400 V 15 kW 600 V Menovitý prúd 32 A

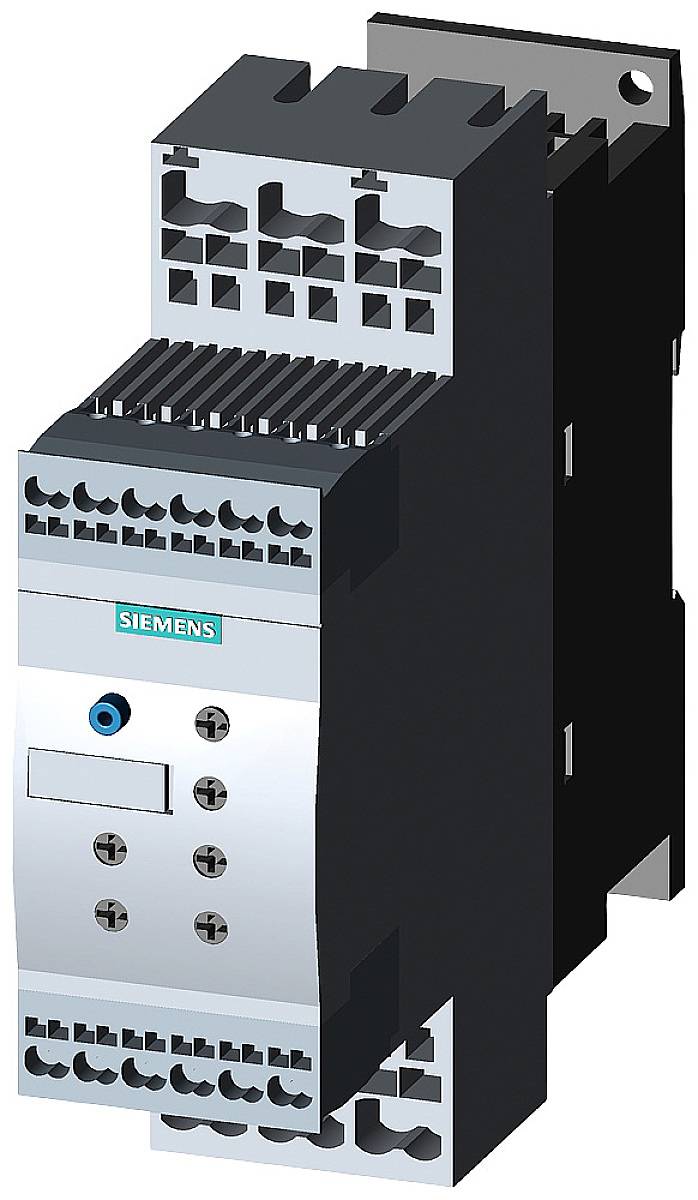

Ochranný spínač od Siemensu pre elektrické rozvádzače, s viacerými prípojkami a strieborným krytom.

Ilustračný obrázok

Otvorená rozvodná skriňa zobrazuje rôzne elektrické komponenty a káblové prepojenia, usporiadané prehľadne na viacerých úrovniach.

Diagram jemného štartéra 3RW40 s popiskami. Zobrazuje pripájacie komponenty, kryt svoriek a ventilátor.

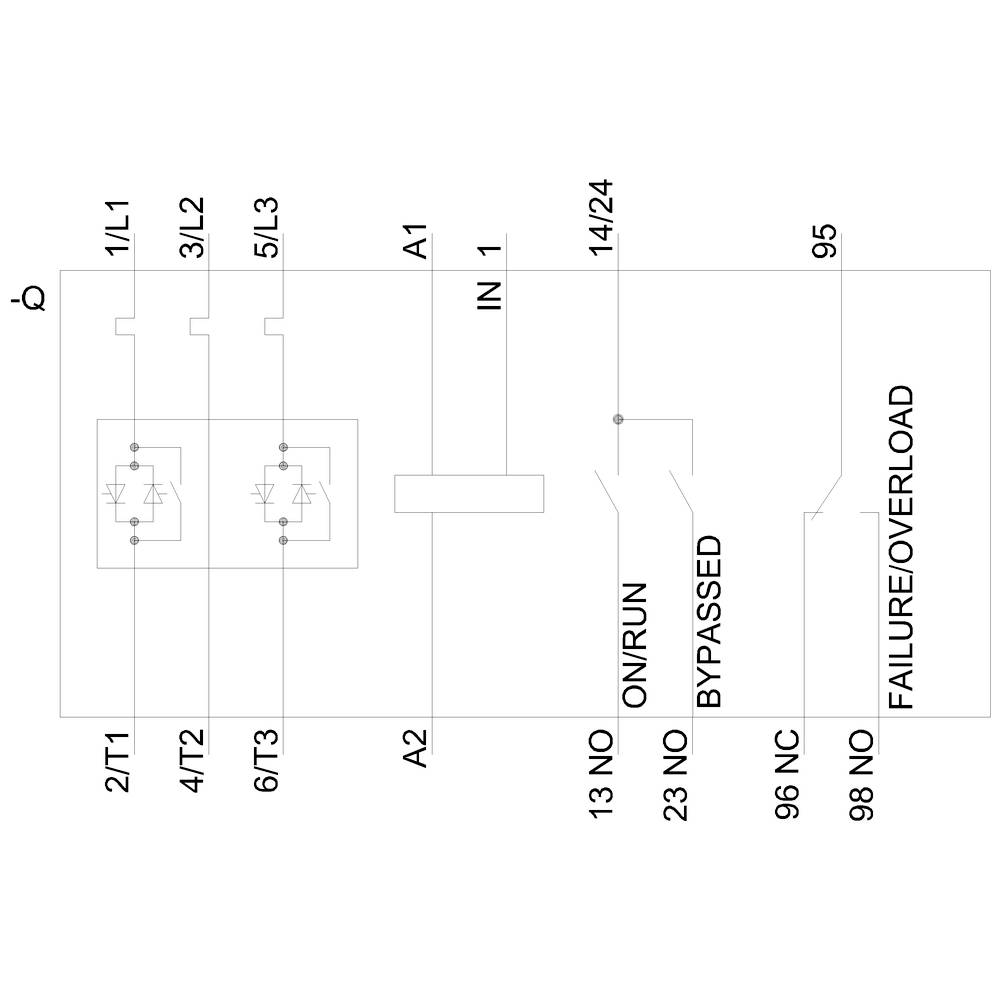

Schéma zapojenia motora s prípojkami pre T1, T2, T3 a ochranou proti preťaženiu. Vstupy pre 1L1, 3L2, 5L3 a ovládacie svorky.

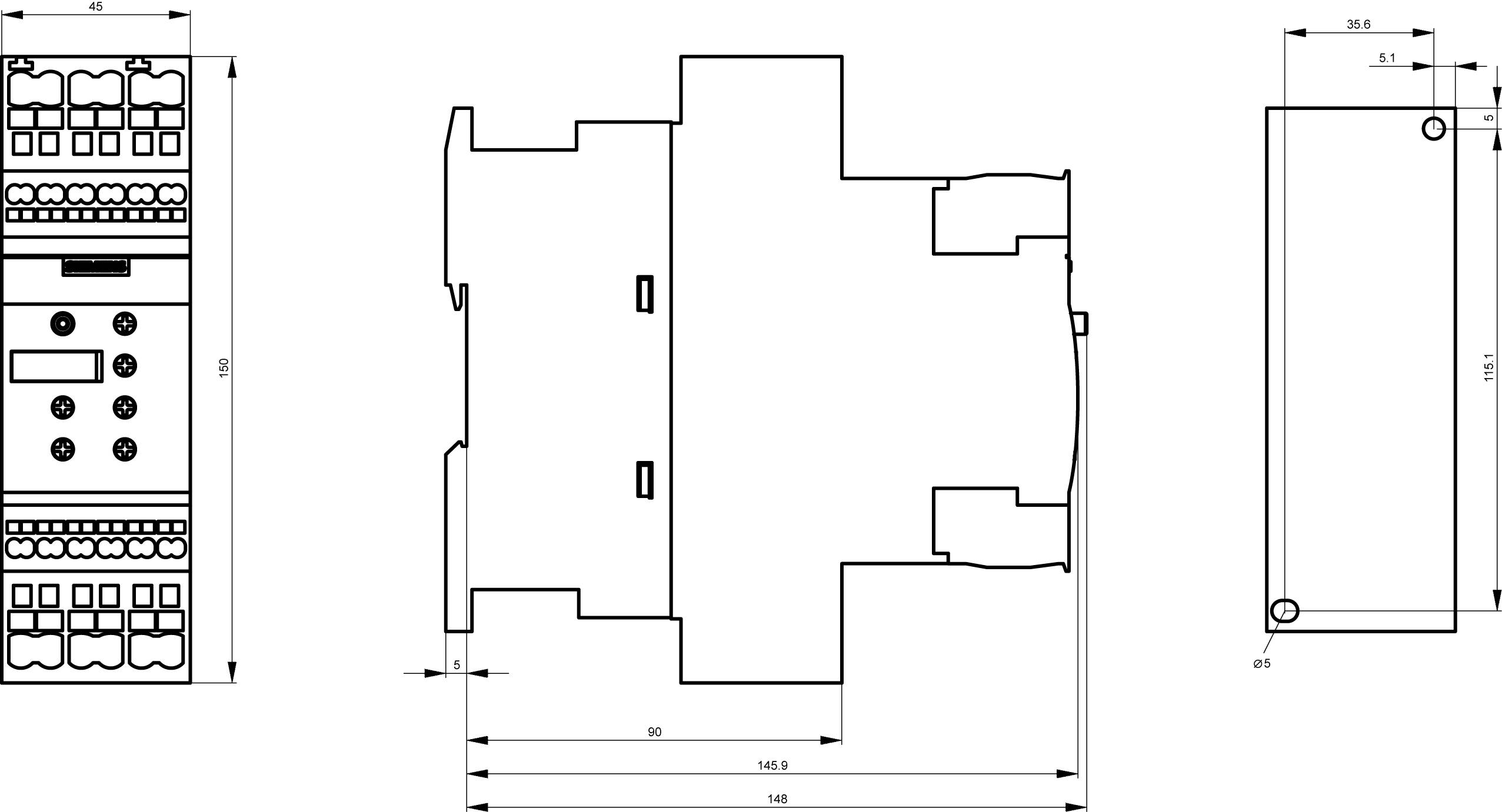

'Rozložený výkres elektronického zariadenia s podrobnými rozmermi v milimetroch. Zobrazuje čelný, bočný a pohľad zhora.'

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Celkom (605,69 € / kus)

605,69 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S0
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400-600 V/AC

Kategória výrobku: soft startér

Pripojovacie prúd: 32 A

Výkon motora pri 400 V: 15 kW

Menovité napätie: 600 V

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3RW40272BB05

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Typ: 3RW4027-2BB05

Výkon motora pri 230 V / 400 V: 15 kW

Rozmer.: (š x v x h) 45 x 150 x 155 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 150 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 32 A

: 15 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746933 Siemens 3RW4027-2BB05 3RW40272BB05 soft startér Výkon motora pri 400 V 15 kW 600 V Menovitý prúd 32 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746933 Siemens 3RW4027-2BB05 3RW40272BB05 soft startér Výkon motora pri 400 V 15 kW 600 V Menovitý prúd 32 A

Popis

Softštartér SIRIUS S0 32 A, 18,5 k kW / 500 V, 40 ° C AC 400 - 600 V, AC / DC 24 V Pružinové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
