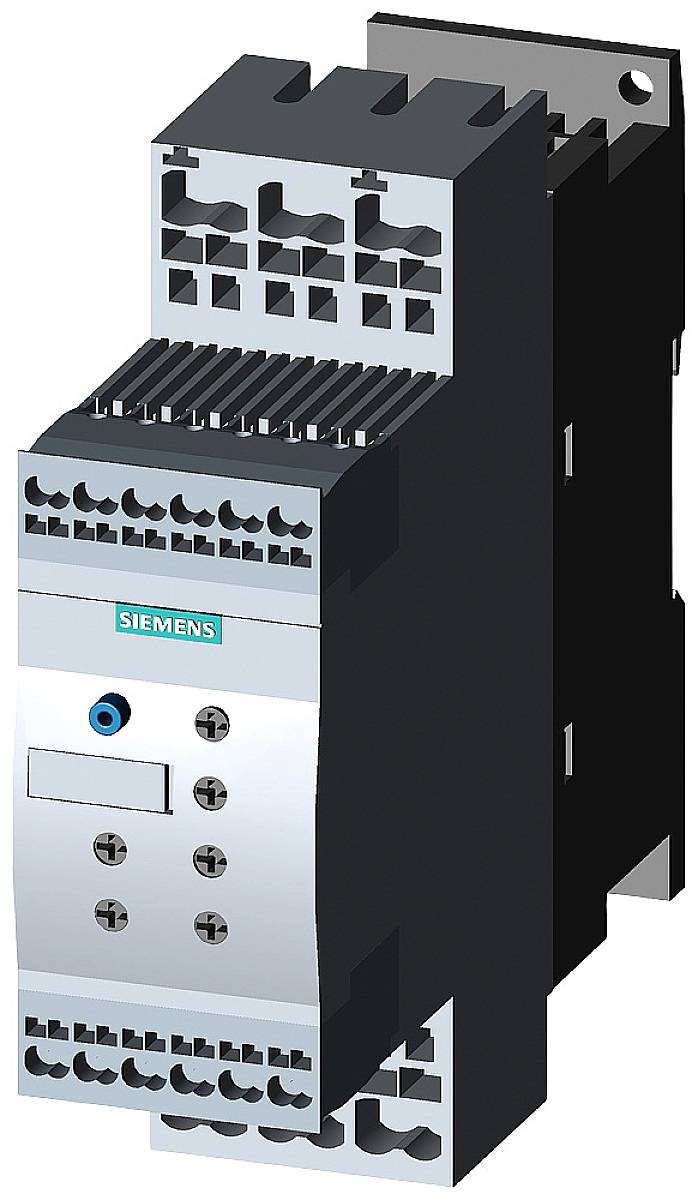

Siemens 3RW4027-2TB04 3RW40272TB04 soft startér Výkon motora pri 400 V 15 kW 480 V Menovitý prúd 32 A

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje niekoľko radov elektrických rozvádzačov a kabeláže. Kľúčové komponenty sú viditeľné.

Výkres rozloženého pohľadu na mäkký štartér s očíslovanými komponentmi: napájacia prípojka, kryty svoriek, ochrana káblov, svorkovnica a ventilátor.

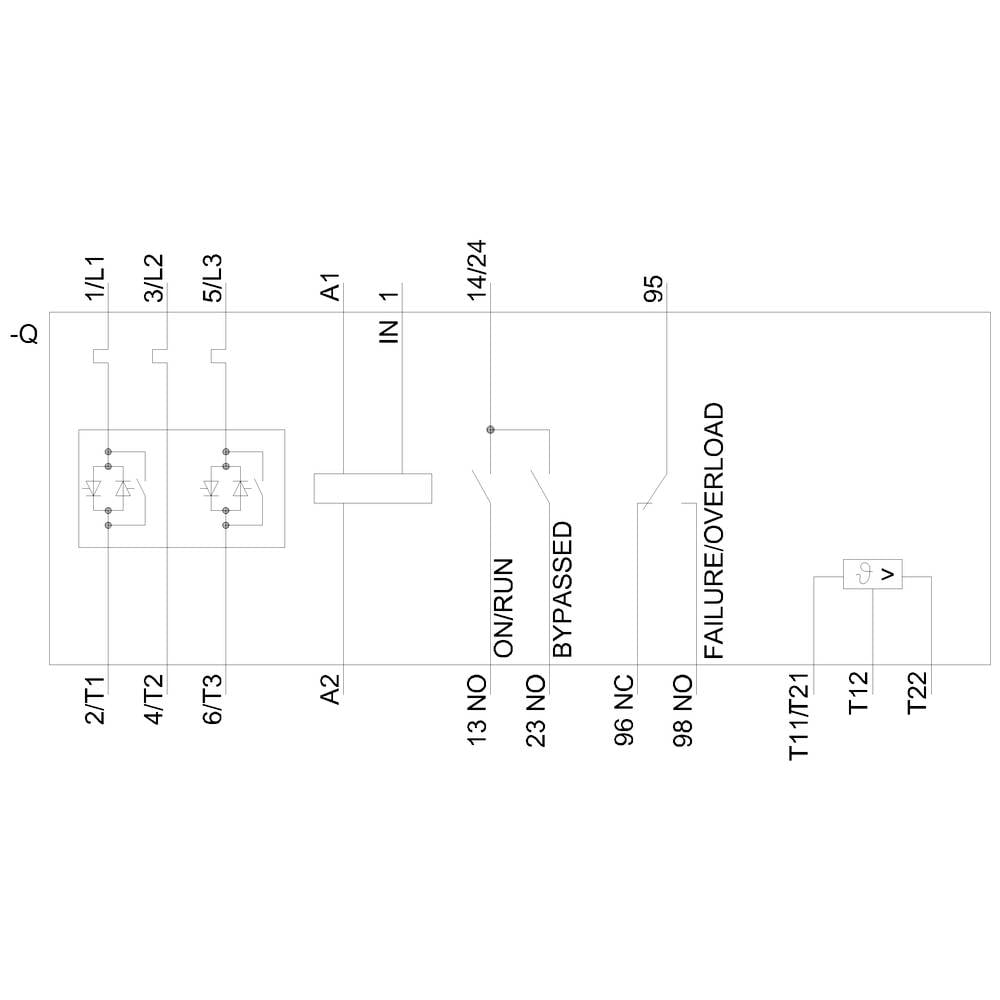

'Schematický plán ukazuje elektrické obvody so spínačmi a relé. Popis: 2T1, 4T12, 6T3, 13 NO, 23 NO, BYPASSED, ON/RUN, FAILURE/OVERLOAD.'

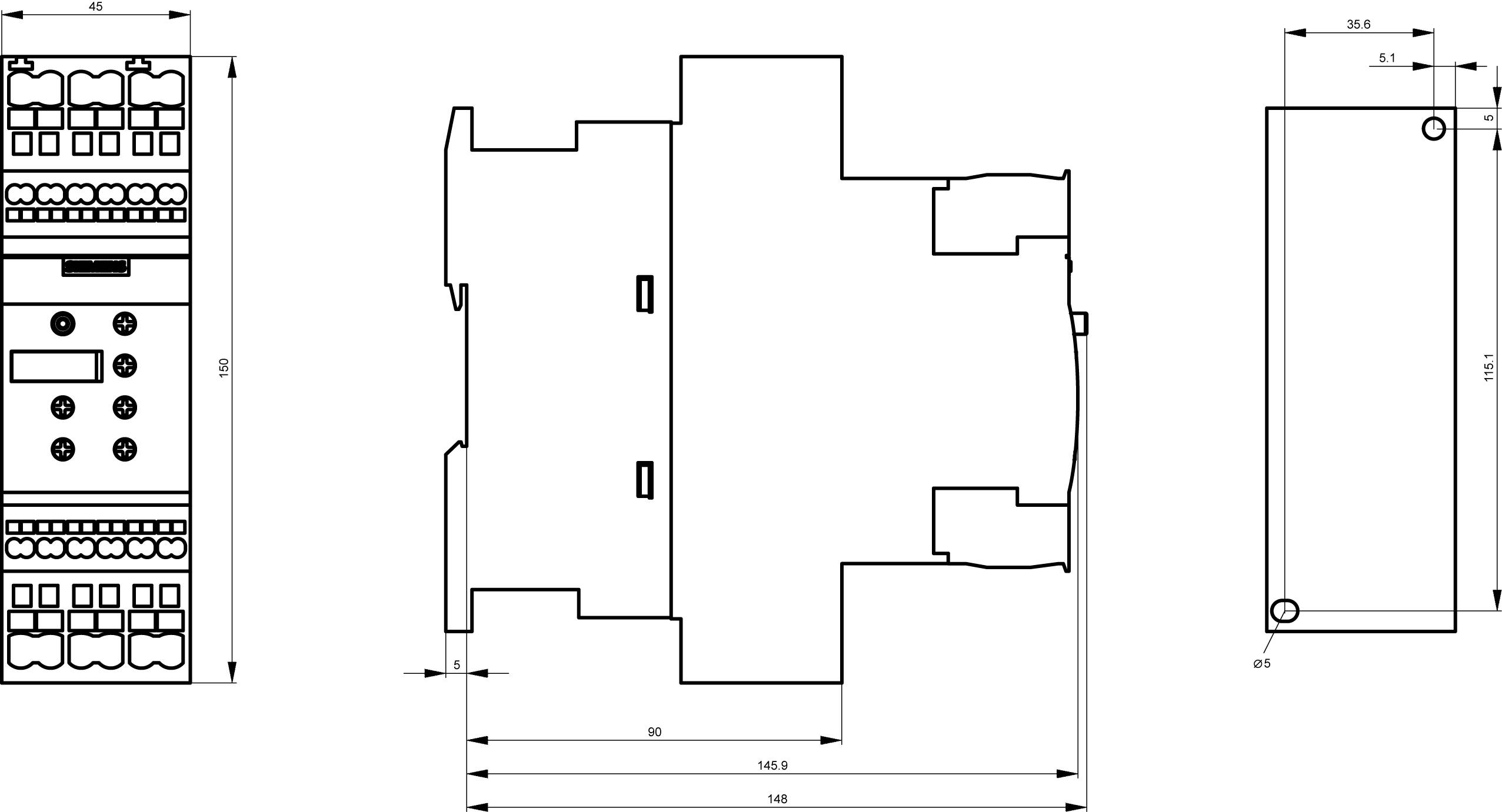

Technický výkres elektrického zariadenia s pohľadom spredu, z boku a rozmermi. Zobrazuje prepojenia a rozmery.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 5. 1. 2027

Počet

Celkom (657,72 € / kus)

657,72 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S0
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: AC 200-480 V/AC

Kategória výrobku: soft startér

Pripojovacie prúd: 32 A

Výkon motora pri 400 V: 15 kW

Menovité napätie: 480 V

Prevedenie: Pružinové pripojenie

Číslo výrobcu: 3RW40272TB04

Menovitý prúd: 32 A

Menovitý prúd - filter: 32 A

Typ: 3RW4027-2TB04

Výkon motora pri 230 V / 400 V: 15 kW

Rozmer.: (š x v x h) 45 x 150 x 155 mm

Pripojenie: prípojka s pružinovým protiťahom

Šírka: 45 mm

V: 150 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 32 A

: 7.5 kW

: 15 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1705011 Siemens 3RW4027-2TB04 3RW40272TB04 soft startér Výkon motora pri 400 V 15 kW 480 V Menovitý prúd 32 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1705011 Siemens 3RW4027-2TB04 3RW40272TB04 soft startér Výkon motora pri 400 V 15 kW 480 V Menovitý prúd 32 A

Popis

Softštartér SIRIUS S0 32 A, 15 kW / 400 V, 40 ° C AC 200-480 V, AC / DC 24 V Pružinové svorky, ochrana termistorového motora Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý štart a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
