Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V

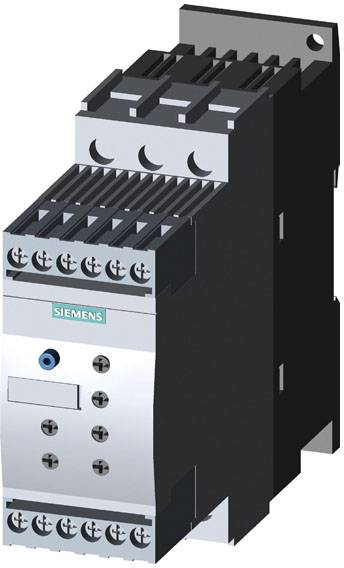

Elektrická stykačka od spoločnosti Siemens, primárne používaná na spínanie elektrických obvodov v priemyselných aplikáciách.

Ilustračný obrázok

Otvorená rozvodná skriňa ukazuje niekoľko radov káblov, spínačov a komponentov používaných na elektrickú reguláciu.

Výkres rozloženého prístroja mäkkého štartéra (3RW40) s označenými komponentmi: sada pripojení, kryt svoriek, ventilátor, vstupná svorka.

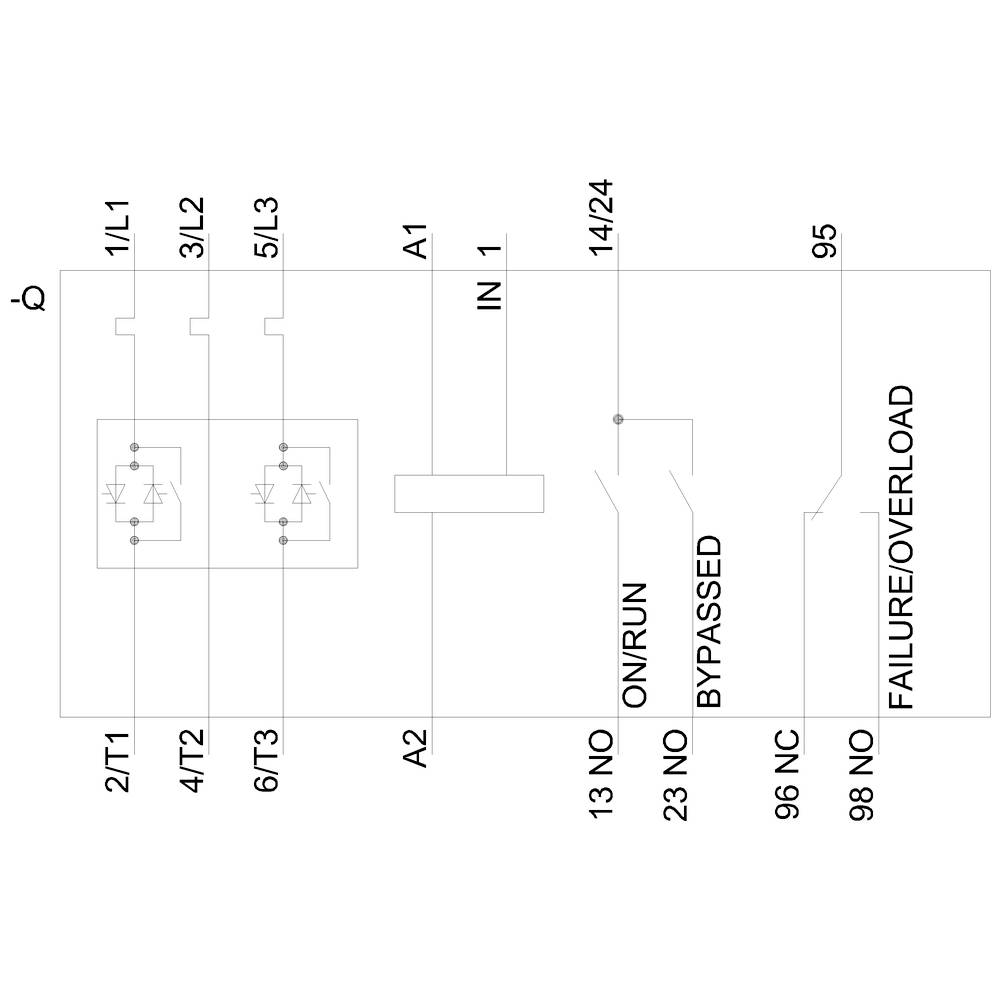

Schematický diagram znázorňuje elektrický obvod s tromi vedeniami, dvomi transformátormi a kontrolnými bodmi. Popisy: 'ZAP/CHOD', 'OBÍDENÉ', 'PORUCHA/PREŤAŽENIE'.

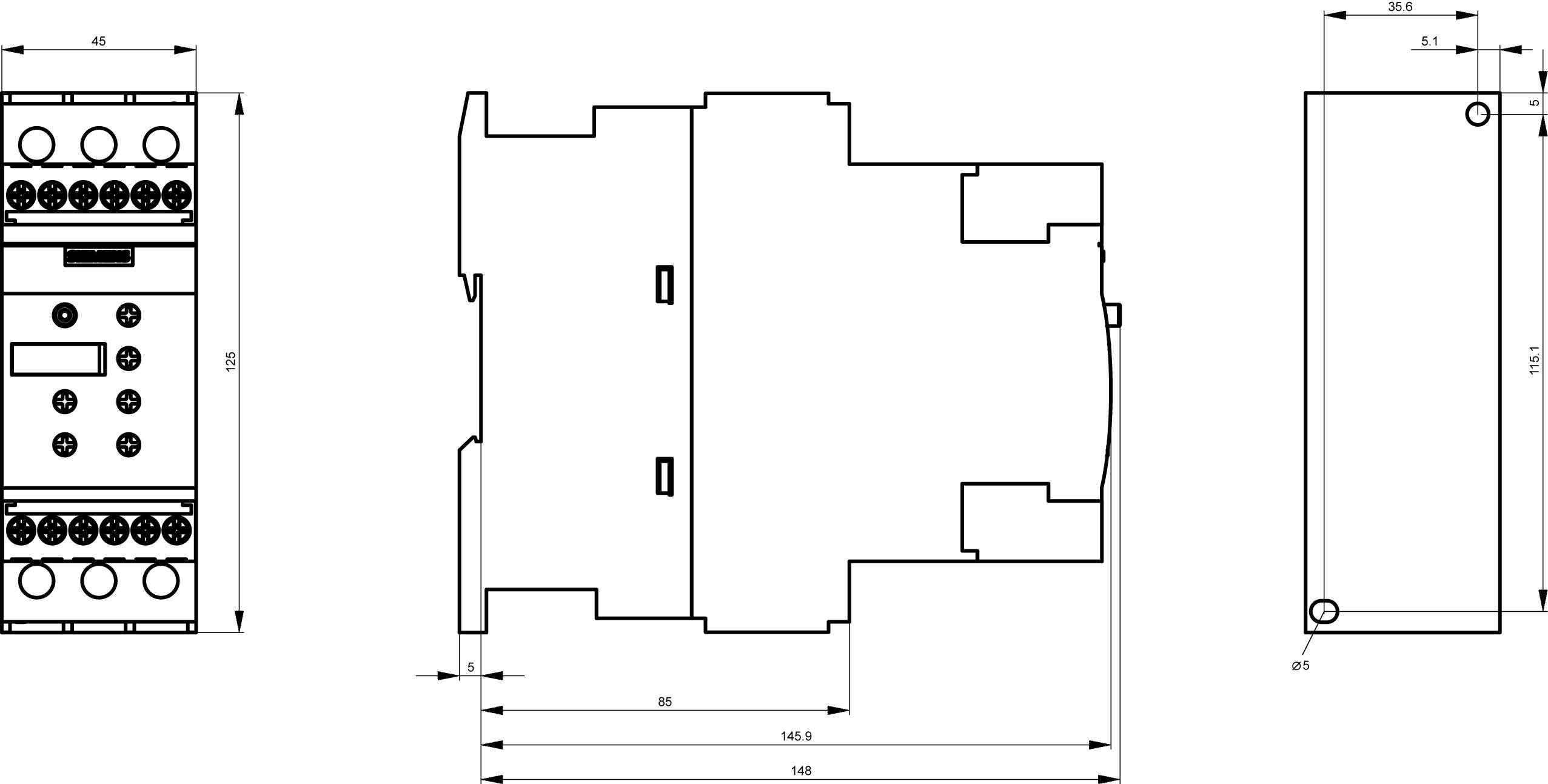

Technický výkres elektrického spotrebiča s pohľadom spredu, z boku a zhora. Rozmery a prípojné body sú podrobne znázornené.

1/5

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Ut 13. 10.

2 Set(y)

Počet

Set(y)

Celkom (638,21 € / kus)

638,21 €

bez DPH.

Doprava zadarmo

Už len 2 Set(y) skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pracovná frekvencia: 50/60 Hz
Typ zapínania: skrutkové a patentkové zapínanie
Veľkosť: S0
Počet palíc: 3
Počet uzáverov: 2
Počet prepínačov: 1
Ochranný druh IP20
Izolačné napätie: 600V
Maximálna dĺžka kábla: 300 m

Napätie motora: 400 V

Kategória výrobku: soft startér

Pripojovacie prúd: 38 A

Výkon motora pri 230 V: 11 kW

Výkon motora pri 400 V: 18.5 kW

Menovité napätie: 200 V
480 V

Číslo výrobcu: 3RW40281BB14

Menovitý prúd: 38 A

Menovitý prúd - filter: 38 A

Typ: 3RW4028-1BB14

Rozmer.: (š x v x h) 45 x 125 x 155 mm

Pripojenie: skrutkovací

Šírka: 45 mm

V: 125 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

UKCA: áno

Varianty(Všetky ceny sú bez DPH.)

Menovitý prúd - filter

Výkon motora pri 400 V

Výkon motora pri 230 V

Menovité napätie

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2864144

Tento produkt

38 A

18.5 kW

11 kW

200 V480 V

Siemens "delete" soft startér Výkon motora pri 400 V 1.1 kW Výkon motora pri 230 V 0.55 kW 200 V, 400 V Menovitý prúd 3 A

Objednávacie číslo:2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 soft startér Výkon motora pri 400 V 11 kW Výkon motora pri 230 V 5.5 kW 200 V, 480 V Menovitý prúd 25 A

Objednávacie číslo:2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V Menovitý prúd 38 A

Objednávacie číslo:2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 600 V Menovitý prúd 143 A

Objednávacie číslo:2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 soft startér Výkon motora pri 400 V 75 kW Výkon motora pri 230 V 37 kW 200 V, 480 V Menovitý prúd 143 A

Objednávacie číslo:2262696

143 A

75 kW

37 kW

200 V480 V

Na stiahnutie

Datasheet

Datasheet 2864144 Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864144 Siemens 3RW4028-1BB14 3RW40281BB14 soft startér Výkon motora pri 400 V 18.5 kW Výkon motora pri 230 V 11 kW 200 V, 480 V

Popis

Softštartér SIRIUS S0 38 A, 18,5 kW/400 V, 40 °C 200-480 V AC, 110-230 V AC/DC skrutkové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre pozvoľný rozbeh a zastavenie trojfázových asynchrónnych motorov.
Plynulé spúšťanie, redukcia prúdových špičiek, zamedzenie kolísania sieťového napätia pri rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, výrazná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové spínanie a mimoriadne jednoduchá manipulácia. Integrovaný bypass umožňuje veľmi kompaktný dizajn a zabezpečuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Okrem toho môžete obmedziť prúd počas spúšťania na nastaviteľnú maximálnu hodnotu. S integrovaným diaľkovým resetom môžete rýchlo a jednoducho opraviť poruchy na diaľku. Celosvetové schválenia (napr. IEC a UL/CSA) aj pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex).
Softštartéry 3RW sú k dispozícii pre napájacie systémy do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovými a pružinovými svorkami. Pre 3RW30/40 sú ďalšie verzie s 24 V riadiacim napájacím napätím. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 ponúkajú aj termistorovú ochranu motora.
S voliteľným spojovacím modulom môžu byť softštartéry pripojené k ističom, dokonca aj pre verzie s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte tesnejšiu konštrukciu v rozvádzači.
Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
