Siemens 3RW4036-1BB05 3RW40361BB05 soft startér Výkon motora pri 400 V 22 kW 600 V Menovitý prúd 45 A

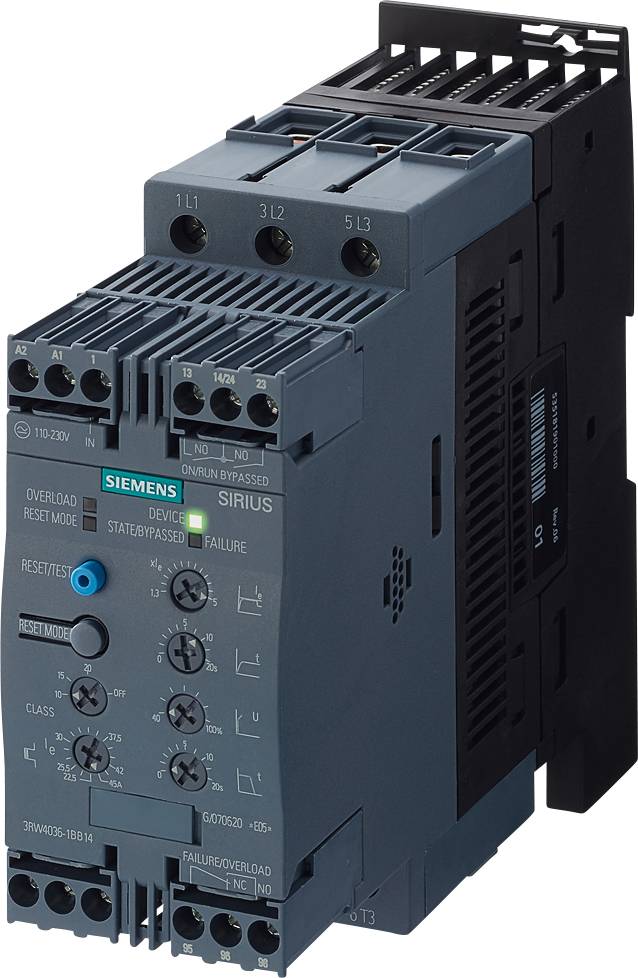

Zelené riadiace zariadenie Siemens Sirius s viacerými tlačidlami a indikátormi na prednej strane. Slúži na ovládanie elektrických záťaží.

Otvorená elektrická rozvádzač s viacerými radmi elektrických komponentov, drôtov a zariadení na riadenie a distribúciu elektrickej energie.

Obrázok znázorňuje konštrukciu mäkkého štartéra 3RW40. Obsahuje spojovacie komponenty, kryty svoriek, kontrolné svorky a ventilátor.

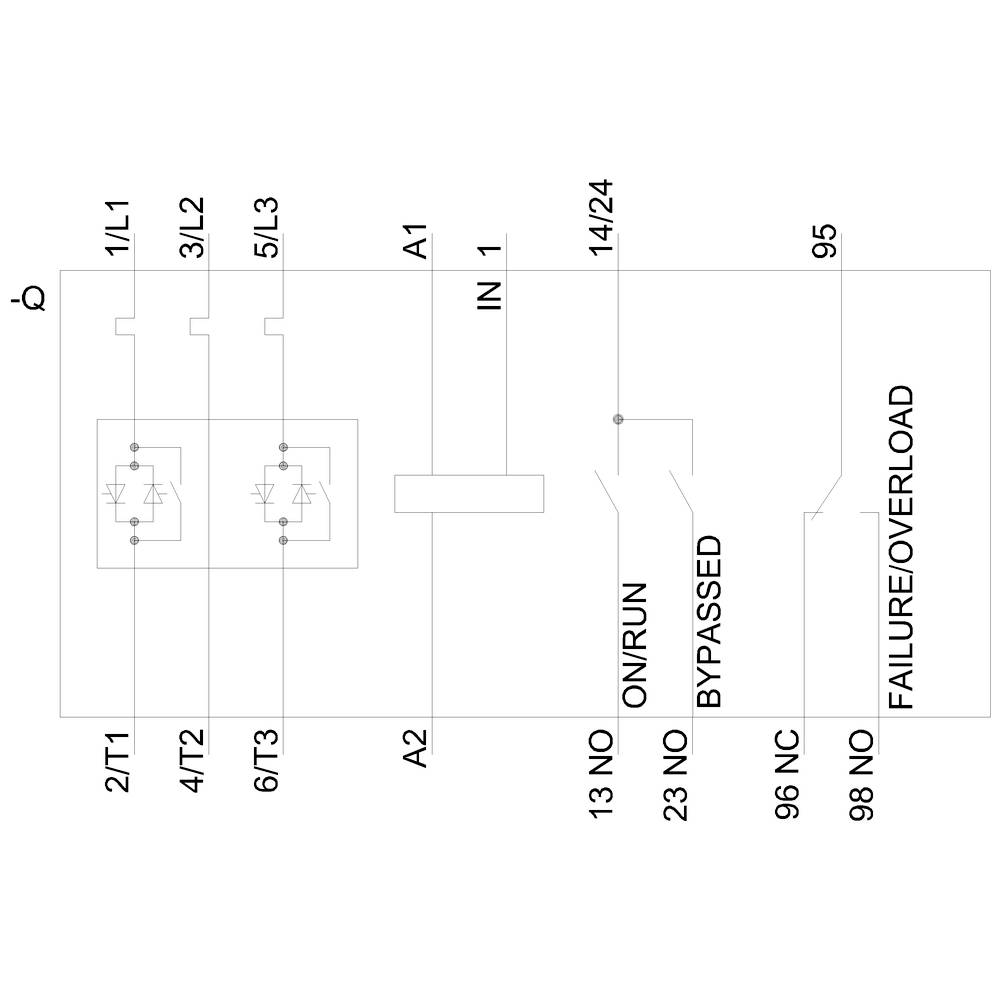

Schéma elektrického systému: Symboly spínačov, odporov a poistiek sa spájajú do elektrického obvodu.

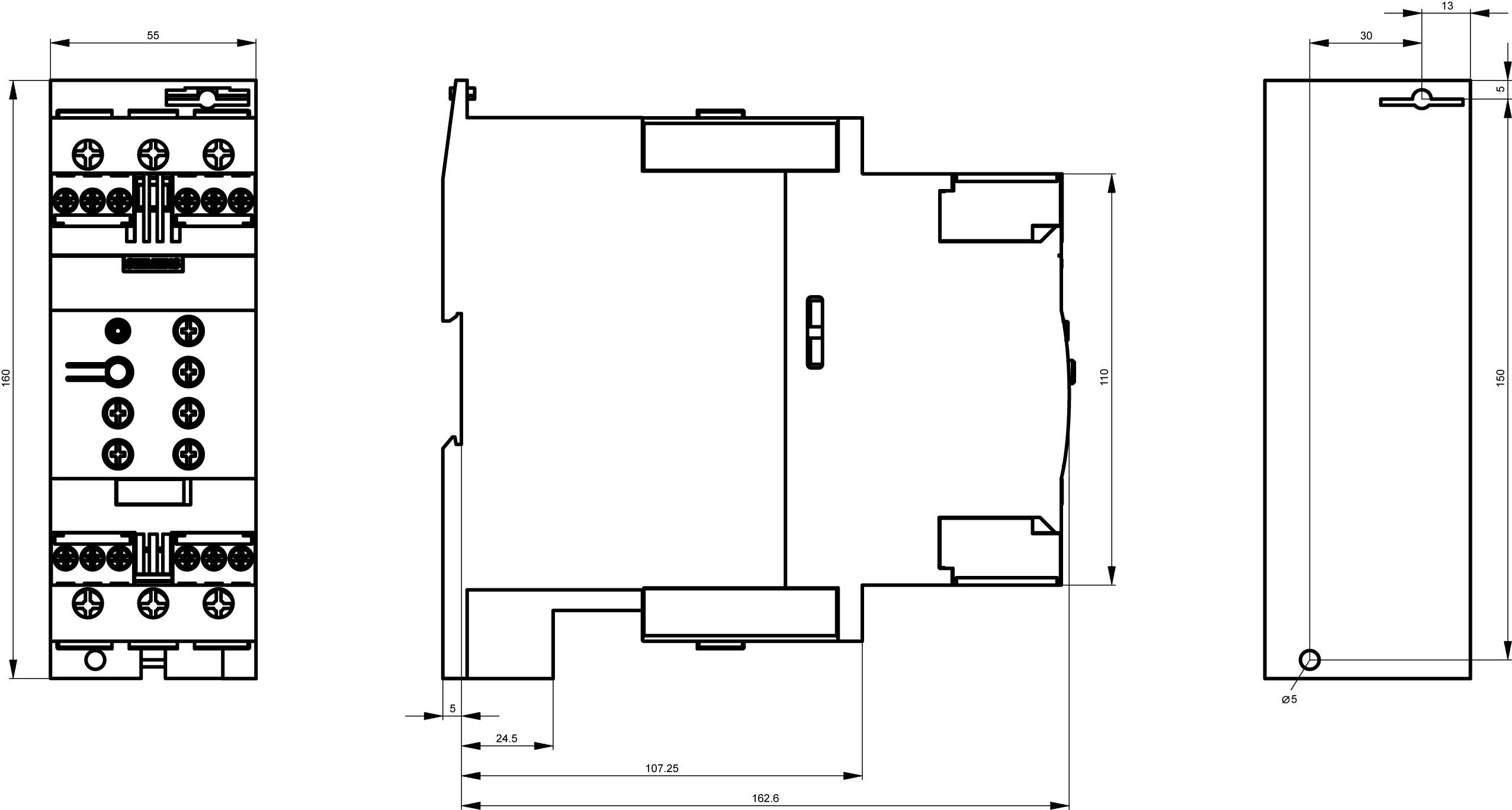

Technický výkres elektrického zariadenia s pohľadom spredu, zboku a zhora vrátane rozmerov a detailov pripojenia.

1/5

Datasheety: (PDF)

Doručenie: St 21. 10.

Počet

Celkom (865,85 € / kus)

865,85 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Ochranný druh IP00
Typ zapínania: zapínanie na skrutky a patentky
Počet spínacích kontaktov: 2
Počet meničov: 1
Veľkosť: S2
Pracovná frekvencia: 50/60 Hz
Izolačné napätie: 600 V

Napätie motora: 400-600 V

Kategória výrobku: soft startér

Pripojovacie prúd: 45 A

Výkon motora pri 400 V: 22 kW

Menovité napätie: 600 V

Prevedenie: skrutkovacie pripojenie

Číslo výrobcu: 3RW40361BB05

Menovitý prúd: 45 A

Menovitý prúd - filter: 45 A

Typ: 3RW4036-1BB05

Výkon motora pri 230 V / 400 V: 22 kW

Rozmer.: (š x v x h) 55 x 160 x 170 mm

Pripojenie: skrutková svorka

Šírka: 55 mm

V: 160 mm

Hĺbka: 170 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 22 kW

: 40 °C

: ÁNO

: AC/DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1746943 Siemens 3RW4036-1BB05 3RW40361BB05 soft startér Výkon motora pri 400 V 22 kW 600 V Menovitý prúd 45 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1746943 Siemens 3RW4036-1BB05 3RW40361BB05 soft startér Výkon motora pri 400 V 22 kW 600 V Menovitý prúd 45 A

Popis

Softštartér SIRIUS S2 45 A, 30 kW / 500 V, 40 ° C AC 400 - 600 V, AC / DC 24 V skrutkové svorky Softštartér SIRIUS 3RW40 pre štandardné aplikácie pre plynulý rozbeh a zastavenie trojfázových asynchrónnych motorov. Plynulé spustenie, zníženie prúdových špičiek, zabránenie kolísaniu sieťového napätia počas rozbehu, odľahčenie napájacej siete, zníženie mechanického zaťaženia pohonu, značná úspora miesta a kabeláže v porovnaní so štartérmi hviezda-trojuholník a frekvenčnými meničmi, bezúdržbové prepínanie a mimoriadne ľahká manipulácia. Integrovaný obtok umožňuje veľmi kompaktný dizajn a zaisťuje menšie zahrievanie v rozvádzači. Inteligentné monitorovacie funkcie chránia softštartér pred prehriatím a motor pred preťažením. Počas spustenia môžete tiež obmedziť prúd na nastaviteľnú maximálnu hodnotu. Vďaka integrovanému diaľkovému resetovaniu môžete poruchy rýchlo a ľahko opraviť na diaľku. Celosvetové schválenia (napr. IEC a UL / CSA) tiež pre potenciálne výbušné aplikácie (ATEX alebo IEC Ex). Softstartéry 3RW sú k dispozícii pre siete do 690 V vo veľkom výkonovom rozsahu s rôznymi riadiacimi napájacími napätiami a konzistentne so skrutkovým a pružinovým pripojením. Model 3RW30 / 40 má ďalšie varianty s riadiacim napájacím napätím 24 V. Niektoré z 3RW40 až do veľkosti S3 a všetky 3RW44 tiež ponúkajú ochranu motora termistorom. Pomocou voliteľného spojovacieho modulu je možné softstartéry pripojiť k ističom, dokonca aj pri verziách s pružinovými svorkami. Voliteľný ventilátor umožňuje ešte hustejšiu konštrukciu v rozvádzači. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.
